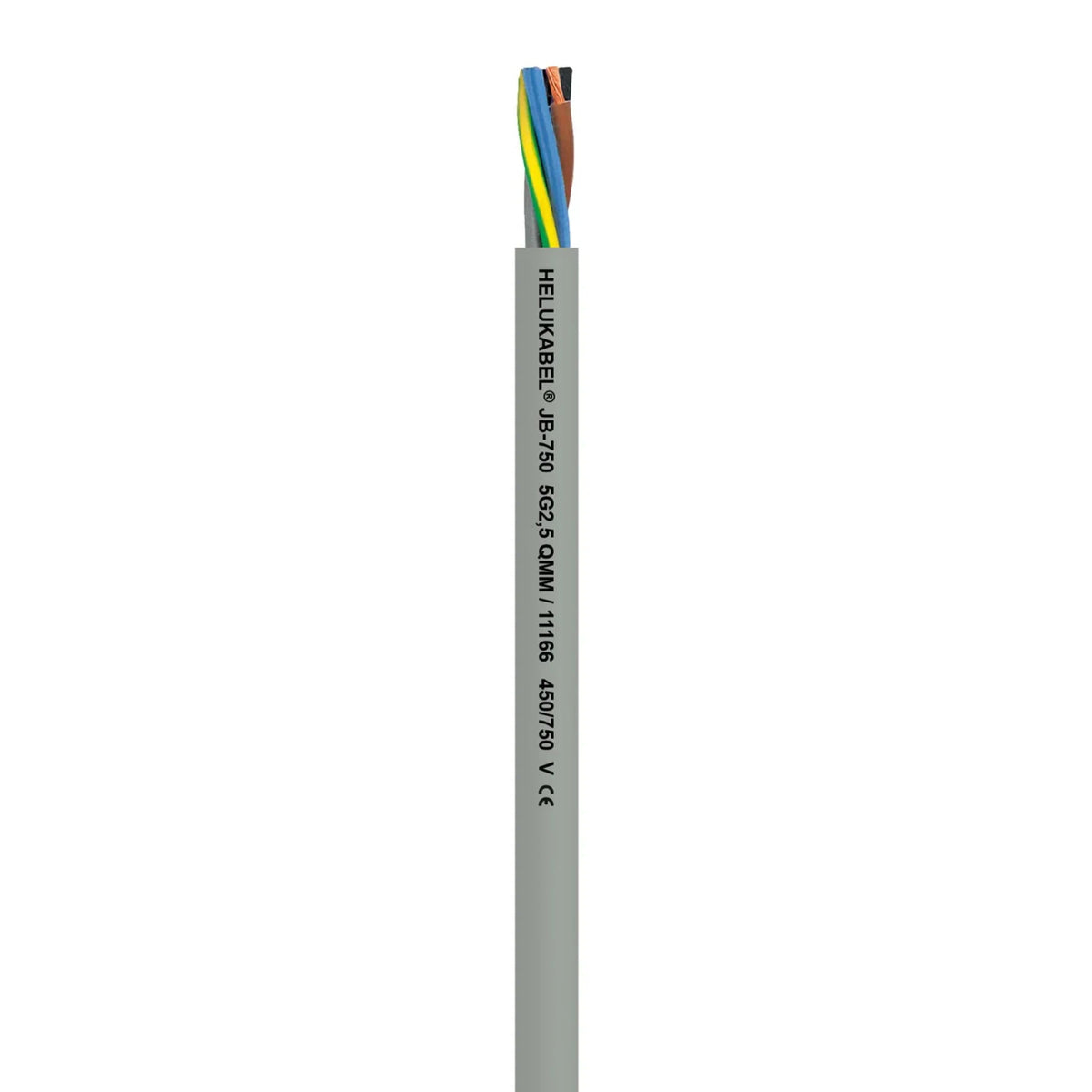

PVC-Steuerleitung für 750 V mit Querschnitten bis 185 mm²: Die Helukabel JB-750 ist eine PVC-Steuerleitung mit feindrähtigen Leitern, farbig gekennzeichneten Adern und grün-gelbem Schutzleiter für die Nennspannung U 750 V. Sie dient als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen und Fertigungsstraßen.

Warum dieses Produkt

• 3, 4 oder 5 Adern, 1,5–185 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mantelfarbe – grau; der Aufbau 3G1,5 mm² hat einen gelben Mantel.
• Lieferform – als Meterware, auf Ring oder Trommel – Lieferform je Aufbau unter VPE wählbar.
• Mit grün-gelbem Schutzleiter – alle Aufbauten in G-Ausführung, z. B. 3G4.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus PVC, Adern farbig gekennzeichnet.
• PVC-Mantel – Nennspannung U 750 V.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −15 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser – je nach Aufbau ca. 7,8–64,3 mm – Wert der gewählten Variante in den technischen Daten.

Einsatzbereiche

Als Mess-, Kontroll- und Steuerleitung für Werkzeugmaschinen, Fließ- und Montagebänder, Förderanlagen und Fertigungsstraßen bei mittlerer mechanischer Beanspruchung. Für feste Verlegung sowie gelegentliche, nicht wiederkehrende Bewegungen in trockenen, feuchten und nassen Räumen. Vergleichbare Typen: YSLY-JB, Lapp ÖLFLEX CLASSIC 100.

Varianten im Überblick

• 1,5 mm² – 3, 4, 5 Adern.
• 2,5 mm² – 3, 4, 5, 7 Adern.
• 4, 6, 10, 16, 25, 35, 50, 70 und 95 mm² – je 3, 4, 5 Adern.
• 120, 150 und 185 mm² – je 4 Adern.
• Mantelfarbe – grau; gelb bei 3G1,5, 4G1,5, 5G1,5, 3G2,5 und 5G2,5 mm² (1,5 mm² nur gelb) – Auswahl unter Mantelfarbe.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

JB-750: J = mit grün-gelbem Schutzleiter, B = Adern farbig (bunt) gekennzeichnet, 750 entspricht der Nennspannung U 750 V. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Farbe
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = gelb
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 7,8 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 750 V
