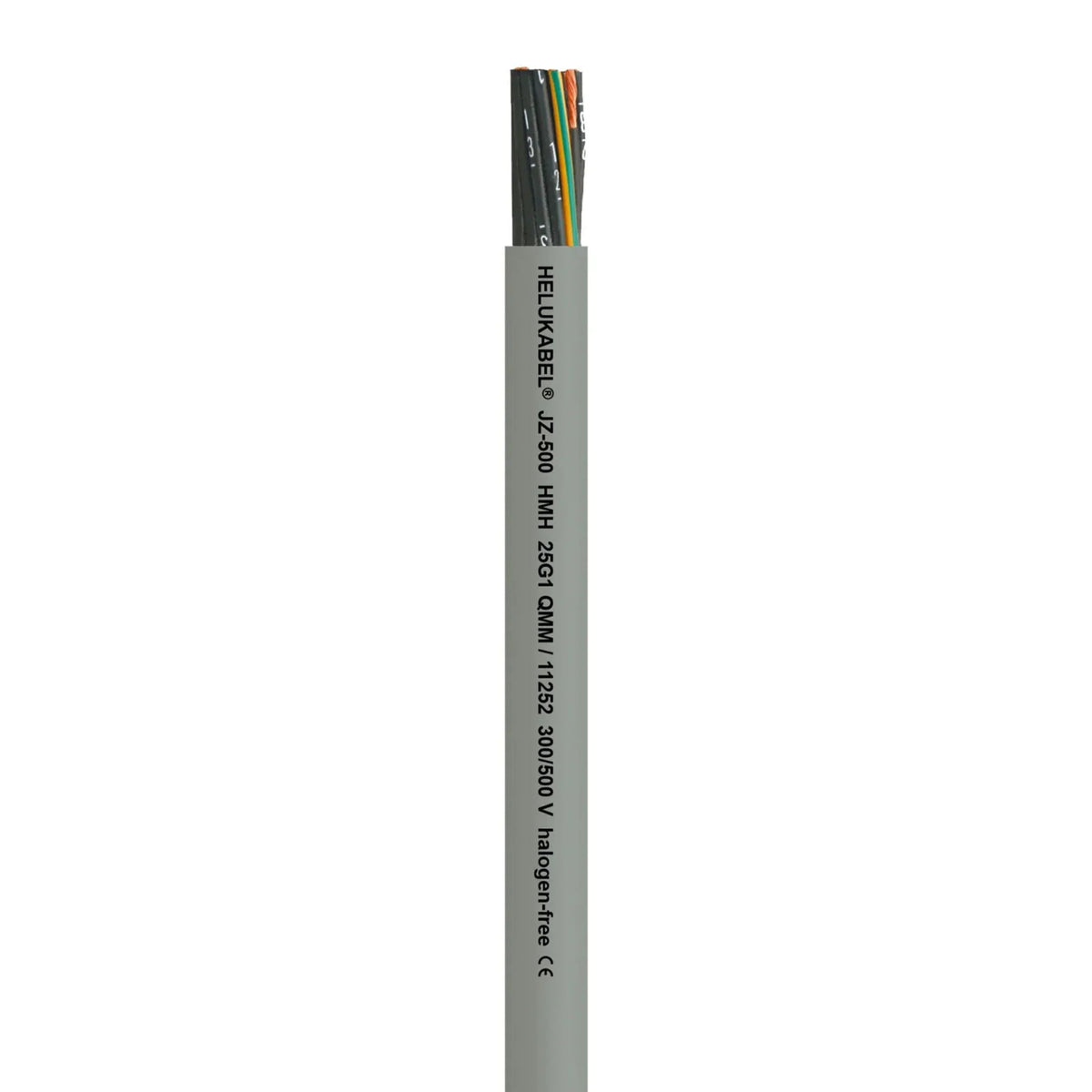

Flammwidrige, halogenfreie Steuerleitung für Anwendungen mit hohen Sicherheitsanforderungen: Die Helukabel JZ-500 HMH ist eine flammwidrige, halogenfreie Starkstromsteuerleitung mit verbessertem Verhalten im Brandfall. Sie wird bei hohen Sicherheitsanforderungen als Energie- oder Verbindungsleitung eingesetzt.

Warum dieses Produkt

• 3–50 Adern, 0,5–120 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit grün-gelbem Schutzleiter – alle Aufbauten in JZ-Ausführung mit grün-gelbem Schutzleiter.
• Lieferform – als Meterware, auf Ring oder Trommel – Lieferform je Aufbau unter VPE wählbar.
• Flammwidrig, halogenfrei, raucharm – verbessertes Verhalten im Brandfall; raucharm nach EN IEC 61034-2.
• Chemische Beständigkeit – weitgehend beständig gegen die Einwirkung von Säuren, Laugen und bestimmten Ölen.
• Feindrähtiger Leiter Kl. 5 – Adern mit Ziffern gekennzeichnet, Mantel grau, Nennspannung U 500 V.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −15 bis 70 °C, nach Montage ohne Erschütterung −40 bis 70 °C.
• Außendurchmesser – je nach Aufbau ca. 5,1–28,8 mm – Wert der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flammwidrige Starkstromsteuerleitung für feste Verlegung oder flexible Anwendungen. Verwendung bei hohen Sicherheitsanforderungen als Energie- oder Verbindungsleitung in trockenen oder feuchten Räumen, jedoch nicht im Freien. Mit Geflechtschirm im Sortiment: Helukabel JZ-500 HMH-C. Vergleichbare Typen: HSLH-JZ, Lapp ÖLFLEX CLASSIC 110 H.

Varianten im Überblick

• 0,5 mm² – 3, 4, 10, 18, 20, 25 Adern.
• 0,75 mm² – 3, 4, 5, 7, 10, 12, 18, 25, 34 Adern.
• 1 mm² – 3, 4, 5, 7, 10, 12, 16, 18, 34, 50 Adern.
• 1,5 mm² – 3, 4, 5, 7, 12, 25, 34 Adern.
• 2,5 mm² – 3, 4, 5, 7, 12, 18, 25 Adern.
• 4 mm² – 3, 4, 5, 7 Adern.
• 6 und 10 mm² – je 4, 5, 7 Adern.
• 16, 25, 35, 50, 70 und 95 mm² – je 4, 5 Adern.
• 120 mm² – 4 Adern.
• Schutzleiter – Typ „JZ“ = mit grün-gelbem Schutzleiter, bei allen Aufbauten; die Schreibweise „x“ in einzelnen Artikeltexten (34x1,5, 5x25) ist eine Kurzschreibweise.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

JZ-500 HMH: J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern gekennzeichnet, 500 entspricht der Nennspannung U 500 V. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

• Leiternennquerschnitt = 0,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Werkstoff der Aderisolation = sonstige
• Ader-Kennzeichnung = Ziffern
• Mantelmaterial = sonstige
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = ja
• Außendurchmesser ca. = 5,1 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
• Nennspannung U = 500 V
