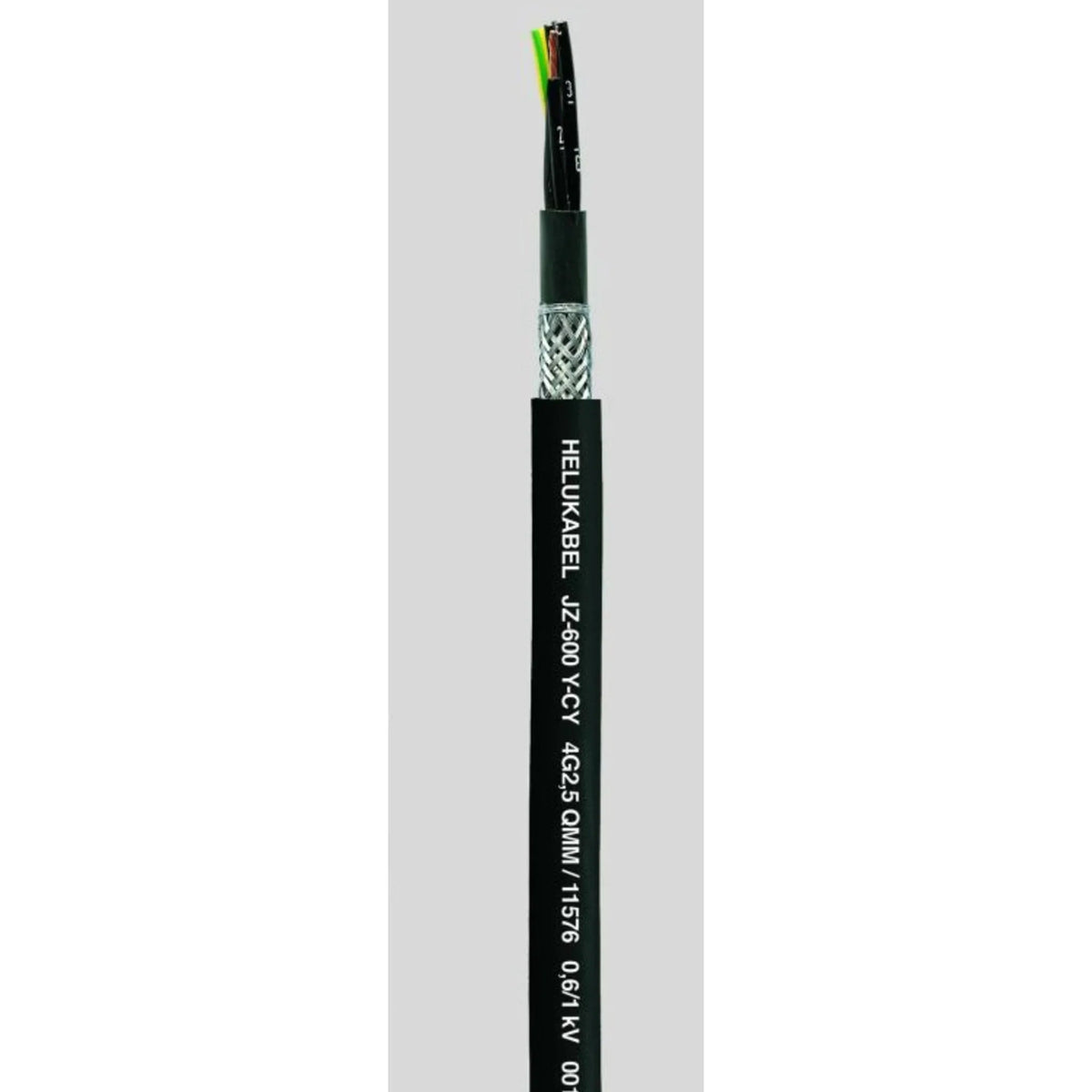

Geschirmte PVC-Steuerleitung mit schwarzem Mantel für 1000 V: Die Helukabel JZ-600-Y-CY ist eine PVC-Steuerleitung mit Geflechtschirm über der Verseilung, feindrähtigen Leitern, mit Ziffern gekennzeichneten Adern und grün-gelbem Schutzleiter. Der schwarze PVC-Mantel ist UV-beständig.

Warum dieses Produkt

• 3–25 Adern, 0,5–185 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Lieferform – als Meterware, auf Ring, Trommel oder als Gebinde – Lieferform je Aufbau unter VPE wählbar.
• Geflechtschirm über der Verseilung – Kupfergeflechtschirm (Kurzzeichen C) unter dem PVC-Außenmantel.
• Mit grün-gelbem Schutzleiter – alle Aufbauten in G-Ausführung, z. B. 3G0,75.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• PVC-Mantel, schwarz – UV-beständig; Nennspannung U 1000 V.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −15 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser – je nach Aufbau ca. 9,1–51,3 mm – Wert der gewählten Variante und, soweit hinterlegt, Mindestbiegeradien in den technischen Daten.

Einsatzbereiche

Geschirmte PVC-Steuerleitung für die Nennspannung U 1000 V mit schwarzem, UV-beständigem Mantel. Ein Geflechtschirm dient der Abschirmung gegen elektromagnetische Störeinflüsse. Ohne Geflechtschirm im Sortiment: Helukabel JZ-600. Vergleichbare Typen: YSLYCY-JZ, Lapp ÖLFLEX CLASSIC 110 CY Black.

Varianten im Überblick

• 0,5 mm² – 3, 4, 5, 7, 12, 18 Adern.
• 0,75, 1, 1,5 und 2,5 mm² – je 3, 4, 5, 7, 12, 18, 25 Adern.
• 4 mm² – 3, 4, 5, 7, 12 Adern.
• 6 mm² – 3, 4, 5, 7 Adern.
• 10 mm² – 4, 5, 7 Adern.
• 16 und 25 mm² – je 3, 4, 5 Adern.
• 35, 50 und 70 mm² – je 4, 5 Adern.
• 95, 150 und 185 mm² – je 4 Adern.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

JZ-600-Y-CY: J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern gekennzeichnet; Y = PVC, C = Kupfergeflechtschirm – die Folge Y-CY beschreibt von innen nach außen PVC, Kupfergeflechtschirm und PVC-Außenmantel. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Schirm über Verseilung = Geflecht
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Ziffern
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = schwarz
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 9,1 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 1000 V
