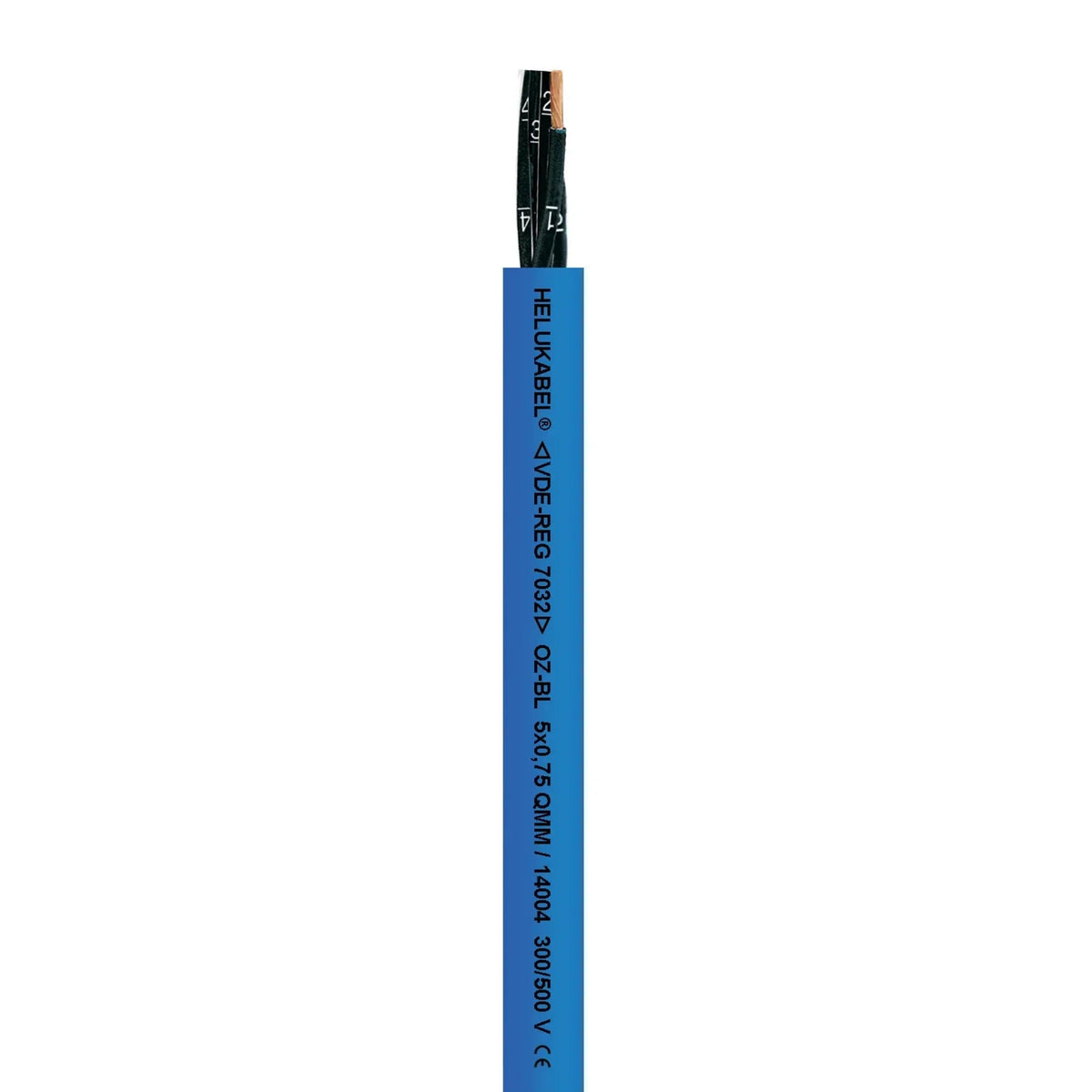

PVC-Steuerleitung mit blauem Mantel und nummerierten Adern: Die Helukabel OZ-BL ist eine PVC-Steuerleitung mit blauem Mantel, feindrähtigen Leitern und mit Ziffern gekennzeichneten Adern, ohne grün-gelben Schutzleiter. Die Nennspannung U beträgt 500 V.

Warum dieses Produkt

• 2–12 Adern, 0,75–2,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Lieferform – als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Ohne Schutzleiter – alle Aufbauten mit „x“ angegeben, z. B. 2x0,75.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• PVC-Mantel, blau – Nennspannung U 500 V.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −15 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser – je nach Aufbau ca. 5,3–9,8 mm – Wert der gewählten Variante in den technischen Daten.

Einsatzbereiche

PVC-Steuerleitung ohne Schutzleiter mit blauem Mantel für die Nennspannung U 500 V. Vergleichbare Typen: YSLY/EB-OZ, Lapp ÖLFLEX EB / ÖLFLEX EB CY.

Varianten im Überblick

• 0,75 mm² – 2, 3, 4, 5, 7, 8, 12, 18, 25 Adern.
• 1 mm² – 2, 3, 4, 5, 7, 12, 18, 25 Adern.
• 1,5 mm² – 2, 4, 5, 7, 12, 18, 25 Adern.
• 2,5 mm² – 4 Adern.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

OZ-BL: O = ohne grün-gelben Schutzleiter, Z = Adern mit Ziffern gekennzeichnet. „x“ im Aufbau = ohne Schutzleiter.

• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Ziffern
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = blau
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 5,3 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 500 V
