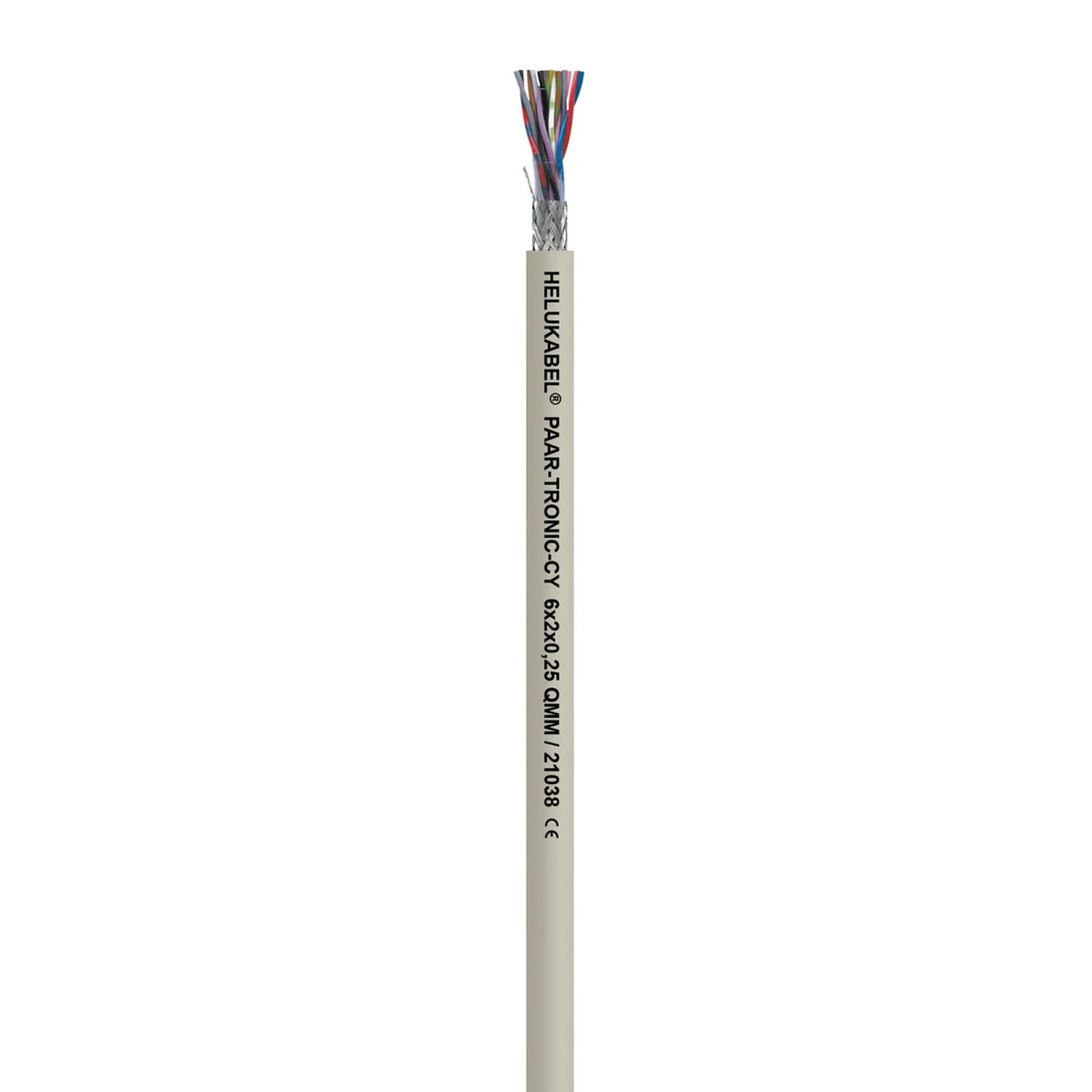

Paarverseilte PVC-Datenleitung mit Geflechtschirm: PAAR-TRONIC-CY von Helukabel ist eine Datenleitung mit paarweise verseilten, feindrähtigen Adern, PVC-Aderisolation, Geflechtschirm und grauem PVC-Mantel. Sie dient als Datenkabel in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau und in Rechenanlagen sowie als Signalleitung in der Elektronik.

Warum dieses Produkt

• 1–25 Paare, 0,14–1,5 mm² – Aufbau „Paare × 2 × Querschnitt“ (z. B. 2×2×0,25 mm²) – nicht jede Kombination, Übersicht unter Varianten.
• Als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Feindrähtiger Leiter Kl. 5 – PVC-Aderisolation, Adern paarweise verseilt.
• Geflechtschirm über der Verseilung – die hohe Abschirmdichte sorgt für eine störfreie Übertragung von Signalen bzw. Impulsen.
• PVC-Mantel grau – Außendurchmesser je nach Aufbau ca. 5,7–16,1 mm – Wert der gewählten Variante in den technischen Daten.
• Temperaturbereich – max. Betriebstemperatur 80 °C; zulässige Kabelaußentemperatur bei Montage/Handling −5 bis +80 °C, nach Montage ohne Erschütterung −30 bis +80 °C.

Einsatzbereiche

Als Datenkabel in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau und in Rechenanlagen sowie als Signalleitung in der Elektronik. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen erreicht; die maximale Betriebstemperatur beträgt 80 °C. Vergleichbare Typen: LIYCY-OB, Lapp UNITRONIC LiYCY (TP).

Varianten im Überblick

• 0,14 mm² – 3, 4, 6, 7, 8, 10, 12 und 25 Paare.
• 0,25 mm² – 2, 3, 4, 6, 7, 8, 10, 12 und 20 Paare.
• 0,34 mm² – 1, 2, 4 und 8 Paare.
• 0,5 mm² – 3, 4, 8, 10, 12 und 16 Paare.
• 0,75 mm² – 1, 2, 3, 4, 8, 10, 12 und 16 Paare.
• 1 mm² – 1, 2 und 4 Paare.
• 1,5 mm² – 1 Paar.
• Lieferform – je Aufbau als Meterware, auf Ring oder Trommel – nicht jede Lieferform in jedem Aufbau, Auswahl unter VPE.

Typbezeichnung erklärt

PAAR-TRONIC-CY ist eine Typbezeichnung von Helukabel; „PAAR“ steht für die paarweise verseilten Adern, C = Kupfergeflechtschirm, Y = PVC-Mantel. Die Aufbauangabe „2x2x…“ bedeutet 2 Paare zu je 2 Adern, gefolgt vom Leiterquerschnitt.

• Leiternennquerschnitt = 1 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 4
• Verseilelement = Paare
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Schirm über Verseilelement = ohne
• Schirm über Verseilung = Geflecht
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Außendurchmesser ca. = 9,1 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..80 °C
• Kategorie = sonstige
