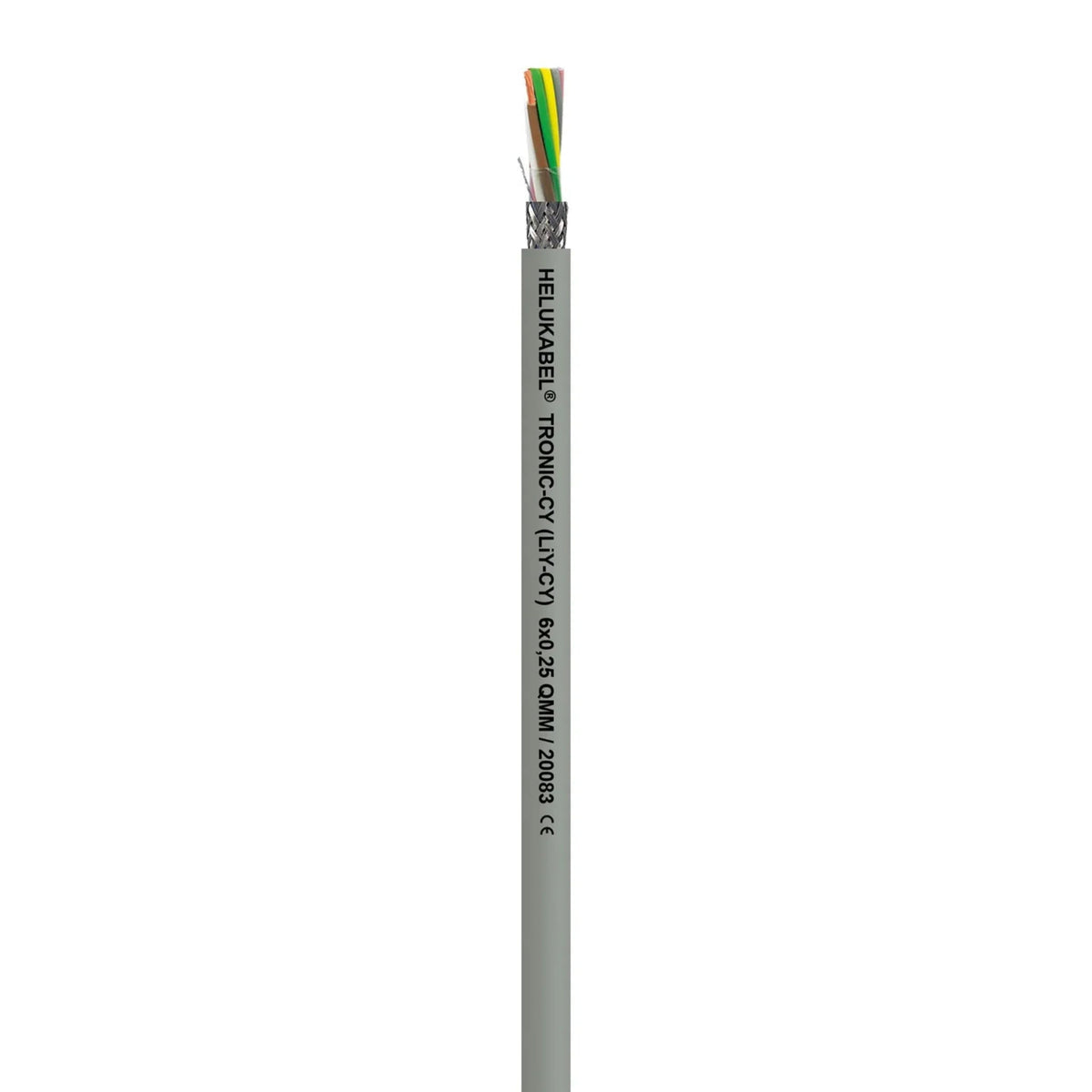

Geschirmte PVC-Datenleitung für Steuer- und Regeltechnik: TRONIC-CY von Helukabel ist eine Datenleitung mit feindrähtigen, farbig gekennzeichneten Adern, PVC-Aderisolation, Geflechtschirm und grauem PVC-Mantel. Sie dient als Datenkabel in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau und in Rechenanlagen sowie als Signalleitung in der Elektronik.

Warum dieses Produkt

• 1–61 Adern × 0,14–1,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Feindrähtiger Leiter Kl. 5 – PVC-Aderisolation, Adern farbig gekennzeichnet.
• Geflechtschirm über der Verseilung – die hohe Abschirmdichte sorgt für eine störfreie Übertragung von Signalen bzw. Impulsen.
• PVC-Mantel grau – Außendurchmesser je nach Aufbau ca. 3,9–14,8 mm – Wert der gewählten Variante in den technischen Daten.
• Nennspannung U 500 V – laut technischen Daten.
• Temperaturbereich – max. Betriebstemperatur 80 °C; zulässige Kabelaußentemperatur bei Montage/Handling −5 bis +80 °C, nach Montage ohne Erschütterung −40 bis +80 °C.

Einsatzbereiche

Als Datenkabel in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau und in Rechenanlagen sowie als Signalleitung in der Elektronik. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen erreicht; die maximale Betriebstemperatur beträgt 80 °C. Paarverseilt im Sortiment: Helukabel PAAR-TRONIC-CY. Vergleichbare Typen: LIYCY-OB, Lapp UNITRONIC LiYCY.

Varianten im Überblick

• 0,14 mm² – 2, 3, 7, 8, 10, 14, 16, 24, 32, 36, 40 Adern.
• 0,25 mm² – 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 20, 24, 25, 30, 32, 36, 37, 40, 52, 61 Adern.
• 0,34 mm² – 2, 3, 4, 5, 6, 7, 8, 12, 14, 16, 24, 30, 32, 40 Adern.
• 0,5 mm² – 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 24, 36 Adern.
• 0,75 mm² – 2, 4, 6, 7, 16, 25, 32 Adern.
• 1 mm² – 3, 4, 5, 6, 7, 12 Adern.
• 1,5 mm² – 2, 3, 7 Adern.
• Lieferform – nicht jede Lieferform (Meterware, Ring oder Trommel) in jedem Aufbau – Auswahl unter VPE.

Typbezeichnung erklärt

TRONIC-CY: TRONIC ist eine Serienbezeichnung von Helukabel, C = Kupfergeflechtschirm, Y = PVC-Mantel. Die Aufbauangabe „2x0,14“ bedeutet 2 Adern × 0,14 mm², „x“ = ohne grün-gelben Schutzleiter.

• Leiternennquerschnitt = 0,14 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilung = Geflecht
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Farbe
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 3,9 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 500 V
