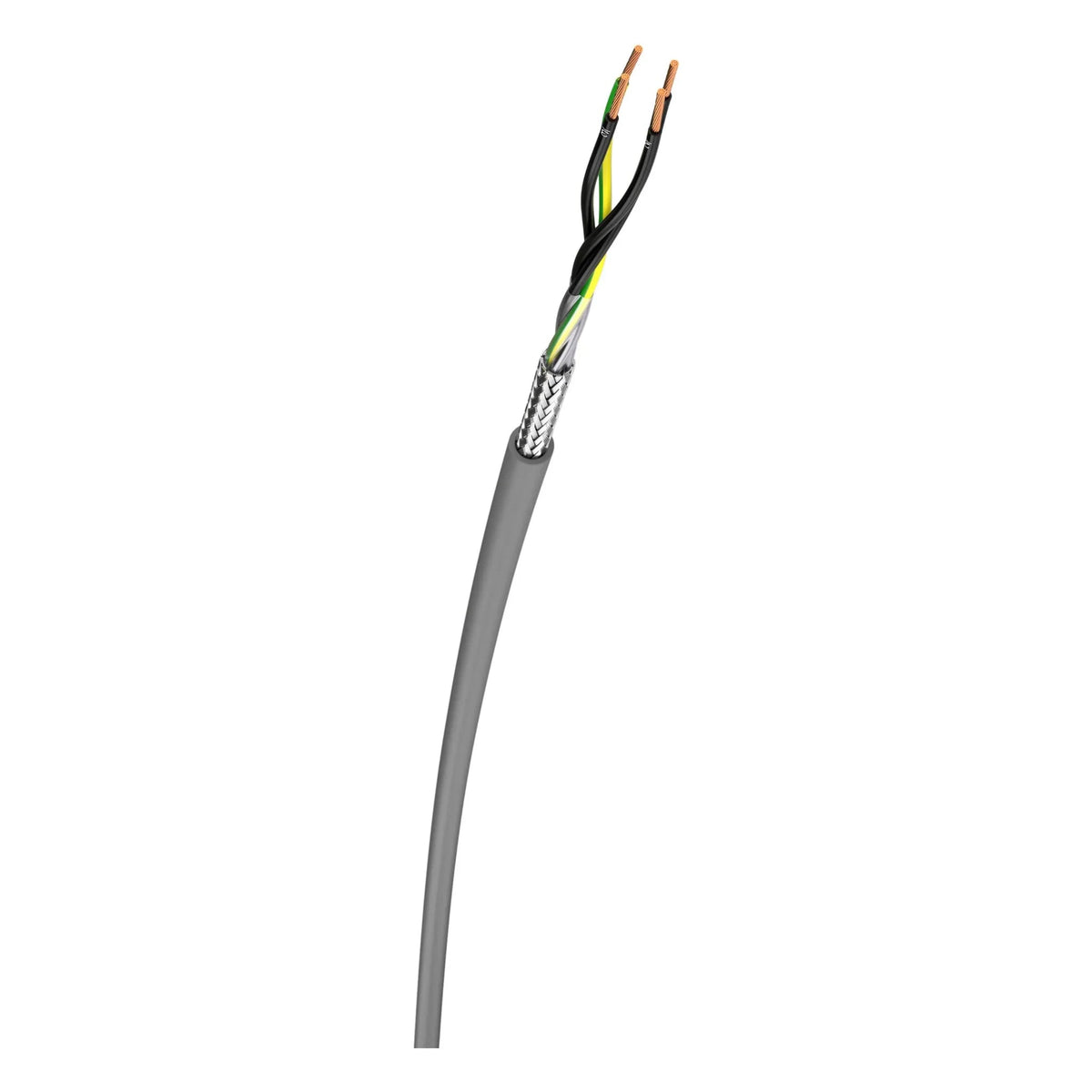

Halogenfreie geschirmte Steuerleitung für Maschinen-, Anlagen- und Kraftwerksbau: Die HSLCH-JZ ist eine halogenfreie Anschluss- und Verbindungsleitung mit Geflechtschirm für Steuergeräte in und an Be- und Verarbeitungsmaschinen bei mittleren mechanischen Beanspruchungen. Bei lokaler Flammeinwirkung verhindert sie eine Brandweiterleitung; die entstehenden Brandgase enthalten keine korrosiven Bestandteile.

Warum dieses Produkt

• 3–25 Adern, 0,5–95 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit Schutzleiter – alle Aufbauten mit grün-gelbem Schutzleiter, übrige Adern mit Ziffern gekennzeichnet.
• Lieferform – als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Halogenfrei, raucharm – halogenfreie Leitung, raucharm nach EN IEC 61034-2; bei lokaler Flammeinwirkung keine Brandweiterleitung, Brandgase ohne korrosive Bestandteile.
• Geflechtschirm – Geflecht über der Verseilung.
• Feindrähtiger Leiter Kl. 5 – Mantel aus Polyolefin, Farbe grau.
• Nennspannung U 500 V – Kabelaußentemperatur bei Montage/Handling −25 bis +70 °C, nach der Montage ohne Erschütterung −40 bis +70 °C.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 11–37,8 mm; min. Biegeradius 220–756 mm bei flexiblem Einsatz, 110–378 mm bei fester Verlegung; Gewicht 170–3308 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Anschluss- und Verbindungsleitung für Steuergeräte in und an Be- und Verarbeitungsmaschinen bei mittleren mechanischen Beanspruchungen, im Maschinen- und Anlagen- sowie Kraftwerksbau, in der Heiz- und Klimatechnik sowie in Büromaschinen und Anlagen der Datenverarbeitung. Geeignet für feste Verlegung sowie für gelegentliche, nicht ständig wiederkehrende Bewegungen, auch in nassen Räumen. Ausführung ohne Schirm im Sortiment: HSLH-JZ. Vergleichbare Typen: Lapp ÖLFLEX CLASSIC 110 CH · Helukabel JZ-500 HMH-C.

Varianten im Überblick

• 0,5 mm² – 4 Adern.
• 0,75 mm² – 3, 4, 5, 7, 12 und 18 Adern.
• 1 mm² – 3, 5, 7, 12 und 25 Adern.
• 1,5 mm² – 3, 4, 5, 7, 12, 18 und 25 Adern.
• 2,5 mm² – 4, 5, 7 und 12 Adern.
• 4 mm² – 4, 5 und 7 Adern.
• 6 und 10 mm² – jeweils 4 und 5 Adern.
• 16, 25, 35, 50, 70 und 95 mm² – jeweils 4 Adern.
• Lieferform – Meterware oder Trommel – nicht jede Lieferform in jedem Aufbau, Auswahl unter VPE.

Typbezeichnung erklärt

HSLCH-JZ: SL = Steuerleitung, C = Kupfergeflechtschirm, H = halogenfrei (Kennbuchstabe vor SL und nach C), J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern.

• Leiternennquerschnitt = 2,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 4
• Verseilelement = nein
• Schirm über Verseilung = Geflecht
• Ader-Kennzeichnung = Ziffern
• Mit Schutzleiter = ja
• Mantelmaterial = Polyolefine
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = ja
• Kältebeständig nach EN 60811-504+505+506 = nein
• Außendurchmesser ca. = 11,9 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 238 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 119 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -25..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
• Nennspannung U = 500 V
• Gewicht = 195 kg/km
