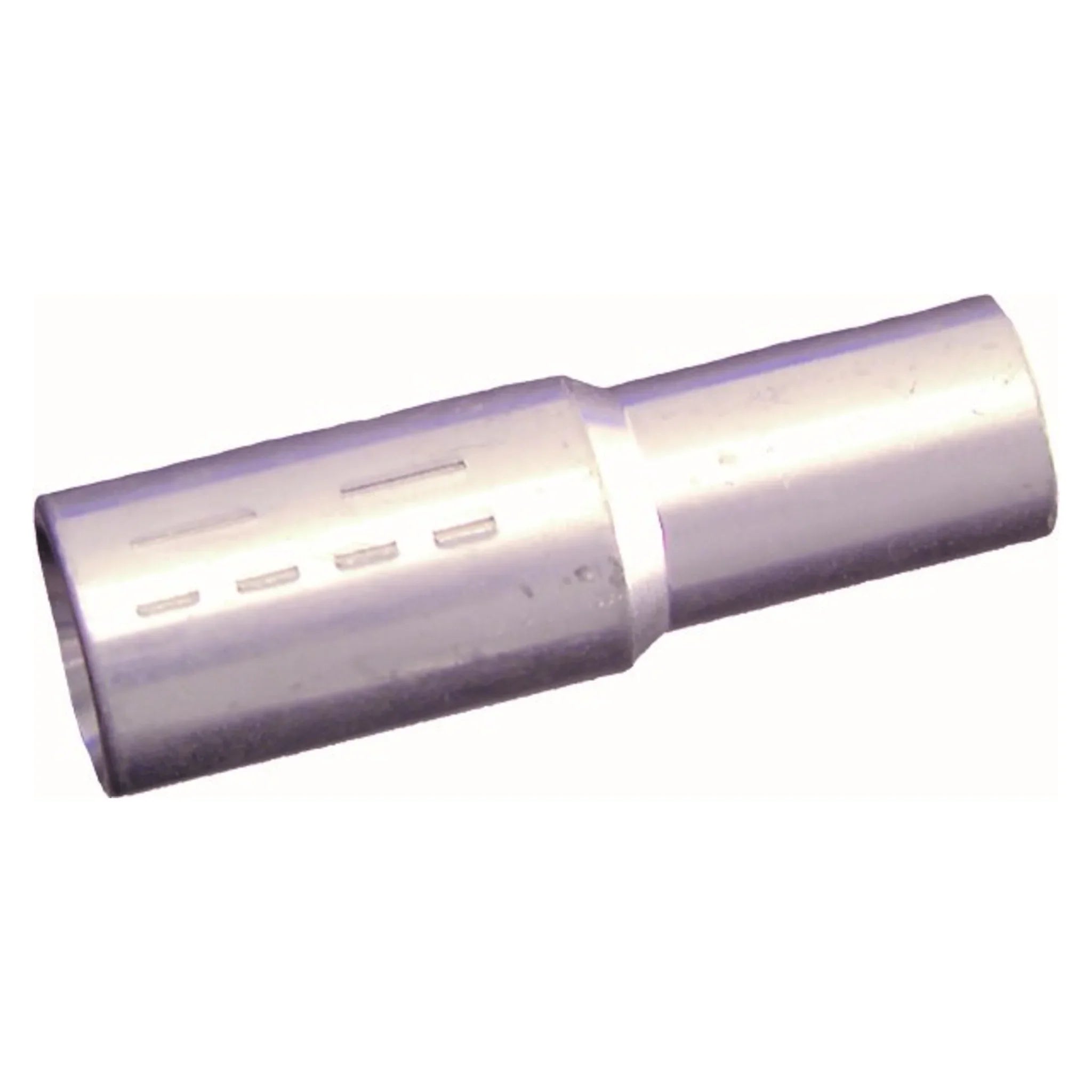

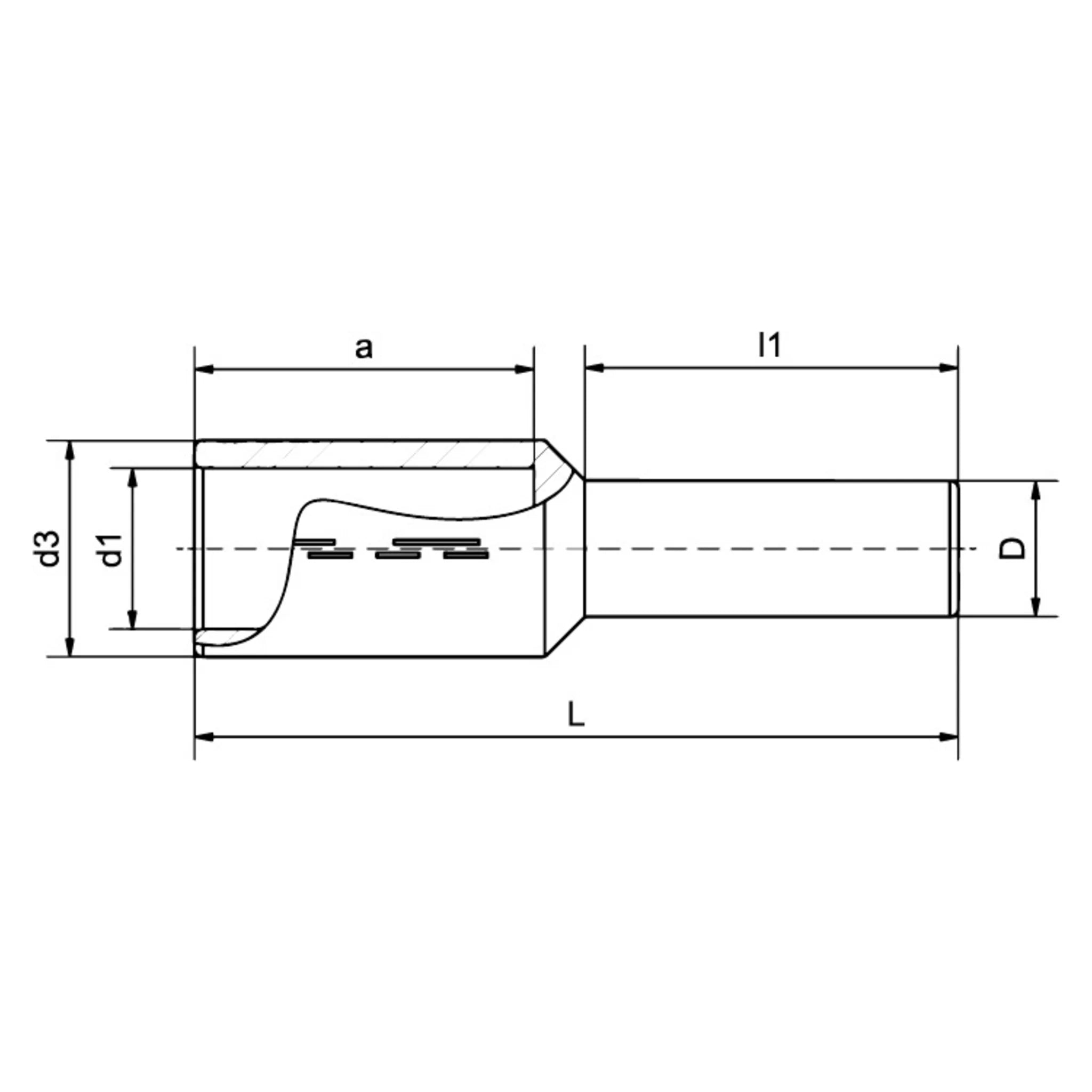

Endverbinder DIN 46235 unisoliert mit Ölstopp, 120–240 mm²

Der unisolierte Endverbinder schließt zwei Leiterenden im Großquerschnitt formschlüssig zusammen. Rohr aus Cu-HCP nach DIN EN 13601 und galvanische Verzinnung sorgen für einen niedrigen, alterungsstabilen Übergangswiderstand, der Mittelsteg begrenzt den Leitereinschub auf beiden Seiten.

Nutzen

• Hülsenmaße nach DIN 46235: Sie arbeiten mit denselben Presseinsätzen und Kennziffern wie bei DIN-Presskabelschuhen.
• Werkstoff Cu-HCP nach DIN EN 13601 mit gleichmäßigem Fließverhalten beim Verpressen.
• Ölstopp und Mittelsteg verhindern den Massedurchtritt und geben einen definierten Anschlag für beide Leiterenden.
• Galvanisch verzinnte Oberfläche schützt die Kontaktzone gegen Korrosion und Anlaufen.
• Für Rundleiter in massiver, mehrdrähtiger und feindrähtiger Ausführung bis zur Spannungsreihe 10 kV.

Anwendung

Der Verbinder ist für Kabelverbindungen im Energiebereich gedacht, etwa in Verbindungsmuffen und bei Reparaturen an Bestandskabeln. Verpresst wird mit einer hydraulischen Presse und dem Sechskant-Presseinsatz, den der Hersteller für den jeweiligen Querschnitt vorgibt; die Anzahl der Pressungen je Seite entnehmen Sie der Presstabelle. Isolieren Sie den Leiter genau auf die halbe Hülsenlänge ab, damit er am Mittelsteg ansteht und die zweite Seite denselben Einschub erhält. Der Verbinder ist nicht für zugfeste Verbindungen ausgelegt, mechanische Zugkräfte müssen also über die Kabelverlegung aufgenommen werden. Die Isolierung stellen Sie bauseits mit Schrumpfschlauch, Wickelband oder Gießharzmuffe her; für Aluminiumleiter ist ein reines Kupferrohr nicht geeignet.

Lieferumfang

Geliefert werden unisolierte Endverbinder im Karton. Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 120 mm²
• Ausführung = DIN-Ausführung
• Hülsenform = lang
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = Endverbinder
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = ja
