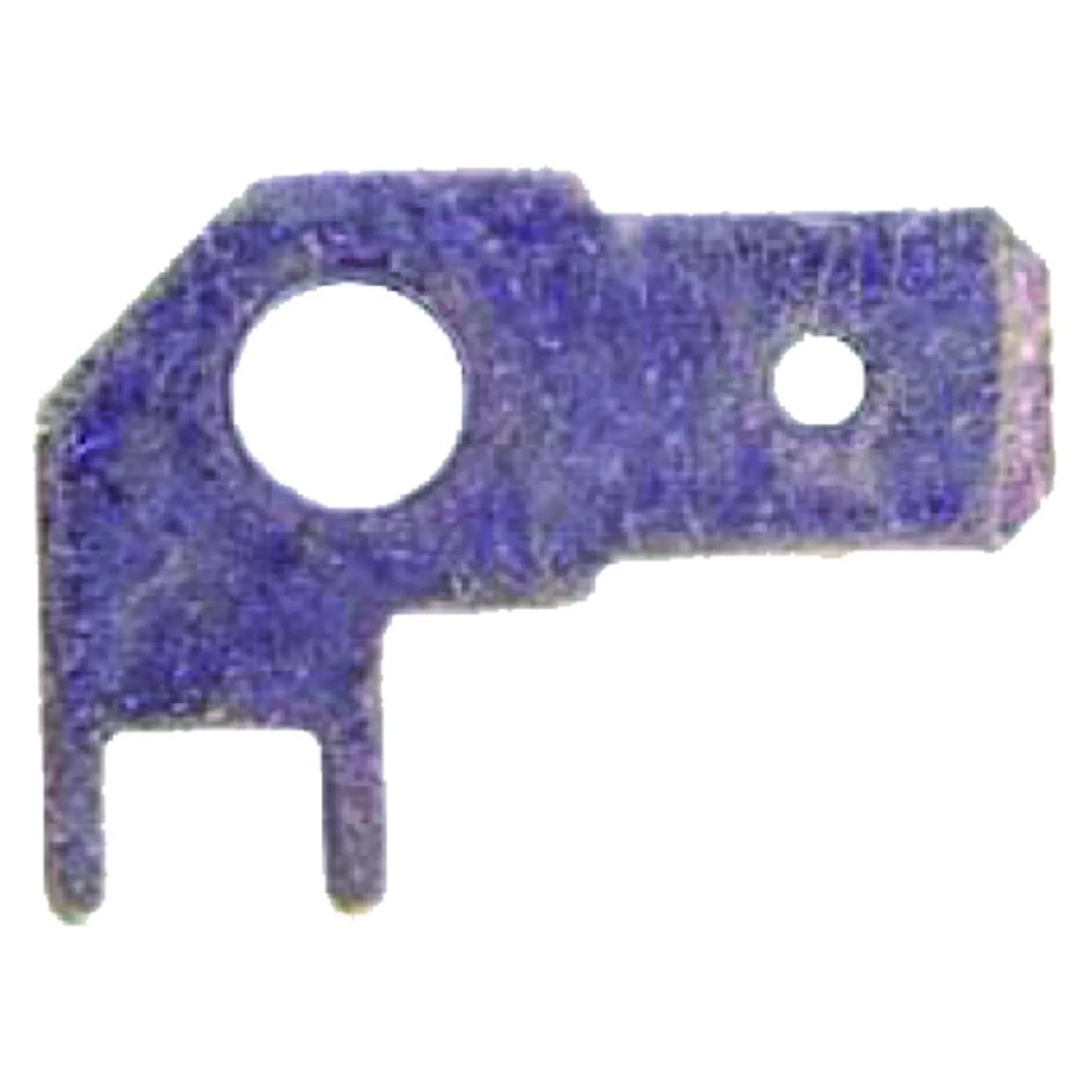

Flachstecker Type VII Messing verzinnt, 2,8 x 0,8 mm

Flachstecker der Type VII sind die Standardschnittstelle für lösbare Einzeladerverbindungen an Geräten, Schaltern, Relais und Anbauteilen. Der unisolierte Steckerkörper wird auf die Ader gecrimpt und lässt sich danach beliebig oft von der Gegenhülse trennen, ohne dass die Klemmstelle leidet. Für Servicearbeiten ist das der entscheidende Vorteil gegenüber einer festen Pressverbindung.

Nutzen

• Grundwerkstoff Messing, galvanisch verzinnt: gute Federeigenschaften der Steckzone und Schutz gegen Korrosion.
• Steckmaß 2,8 x 0,8 mm nach Type VII, damit passend zu allen Gegenstücken dieses Rastermaßes.
• Ausführung ohne Rastnase, dadurch frei steckbar auch in Gehäusen ohne Rastfenster.
• Ohne Abgriff und damit schlank genug für dicht bestückte Steckerleisten.

Anwendung

Der Stecker wird auf den abisolierten Leiter aufgelegt und mit einer Crimpzange für unisolierte Steckverbinder verpresst; Leiter- und Isolationscrimp werden dabei getrennt geschlossen. Achten Sie bei der Auswahl vor allem auf das Steckmaß der Gegenseite: 2,8 x 0,8 mm ist mechanisch nicht mit 2,8 x 0,5 mm oder 4,8 mm austauschbar, auch wenn die Stecker auf den ersten Blick ähnlich aussehen. Da die Ausführung unisoliert ist, sollten Sie an berührungsgefährdeten Stellen eine Isolierhülse aufschieben oder den Stecker im Gehäuse verbauen. Für wiederkehrende Prüfungen ist der freie Zugang zur Crimpzone praktisch, weil sich die Verpressung optisch beurteilen lässt.

Lieferumfang

Geliefert im Beutel. Die Stückzahl je Beutel richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,8 mm
• Isolation = nicht isoliert
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
