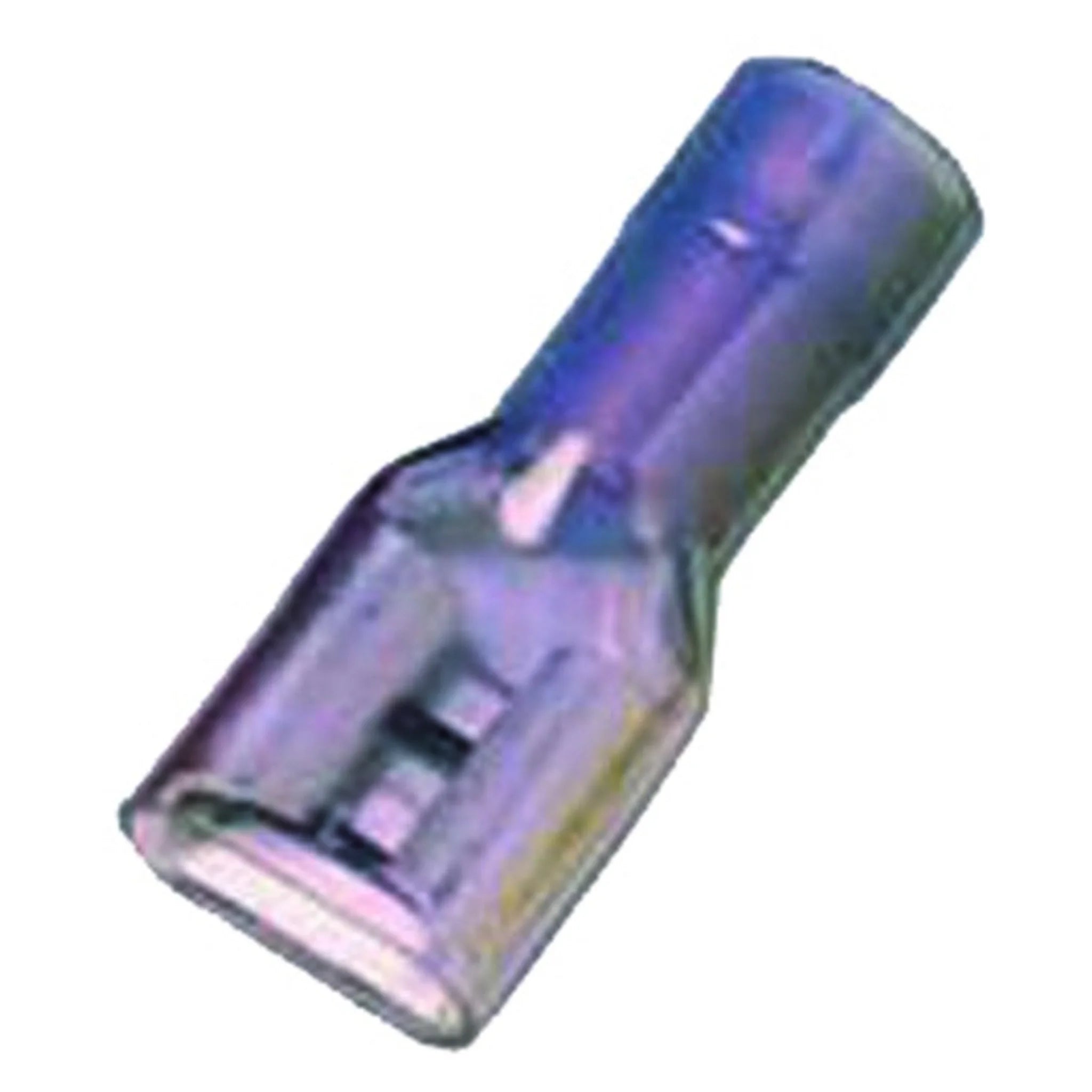

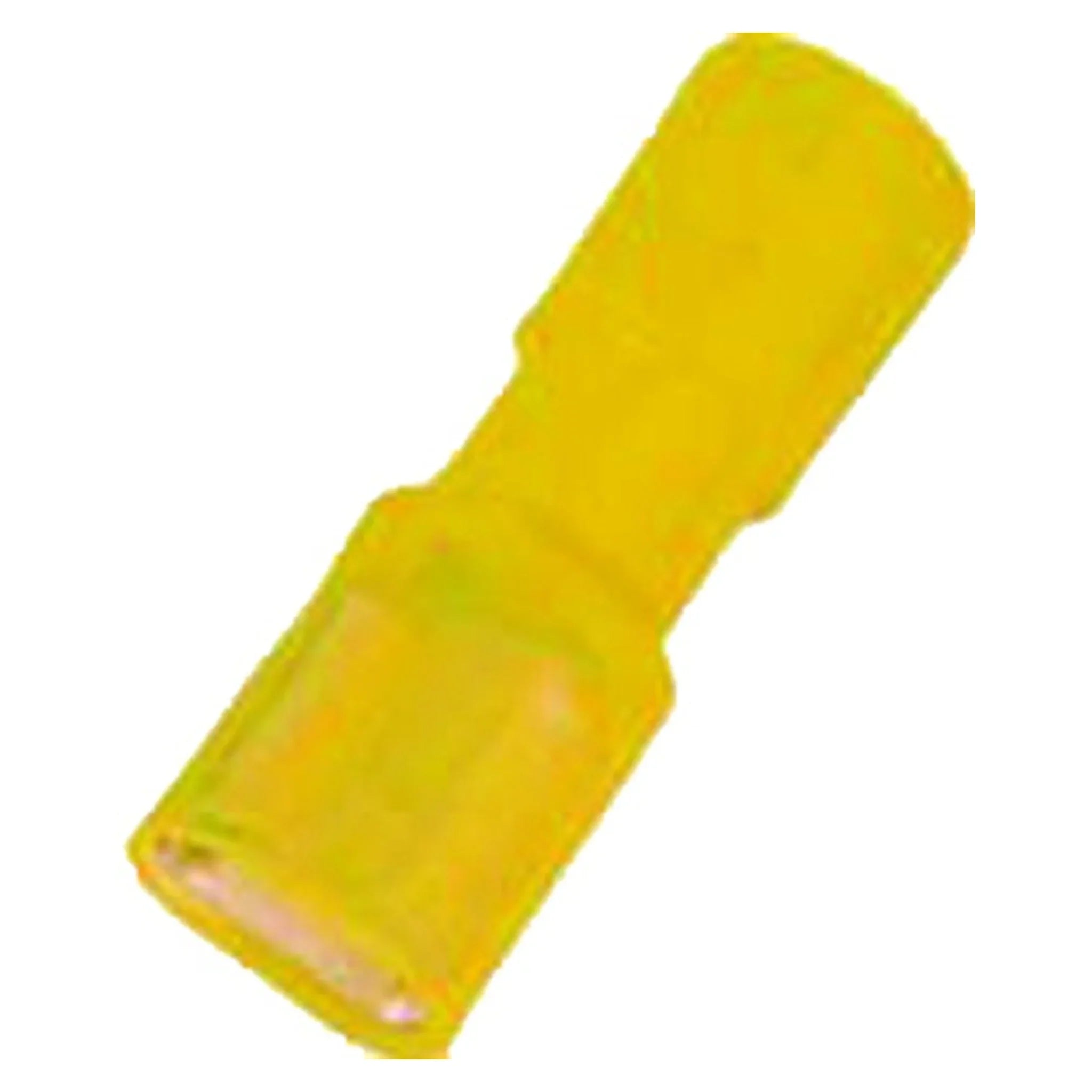

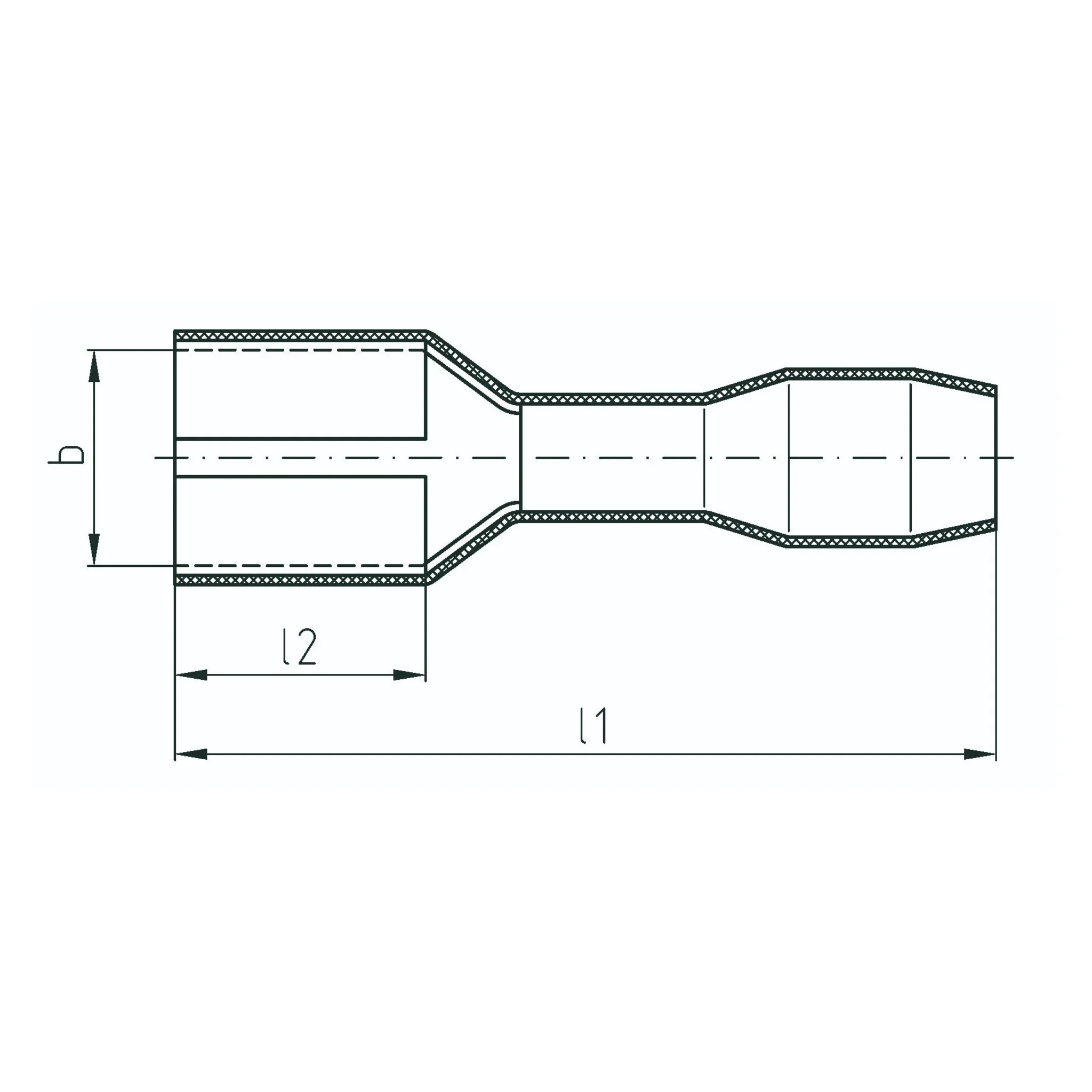

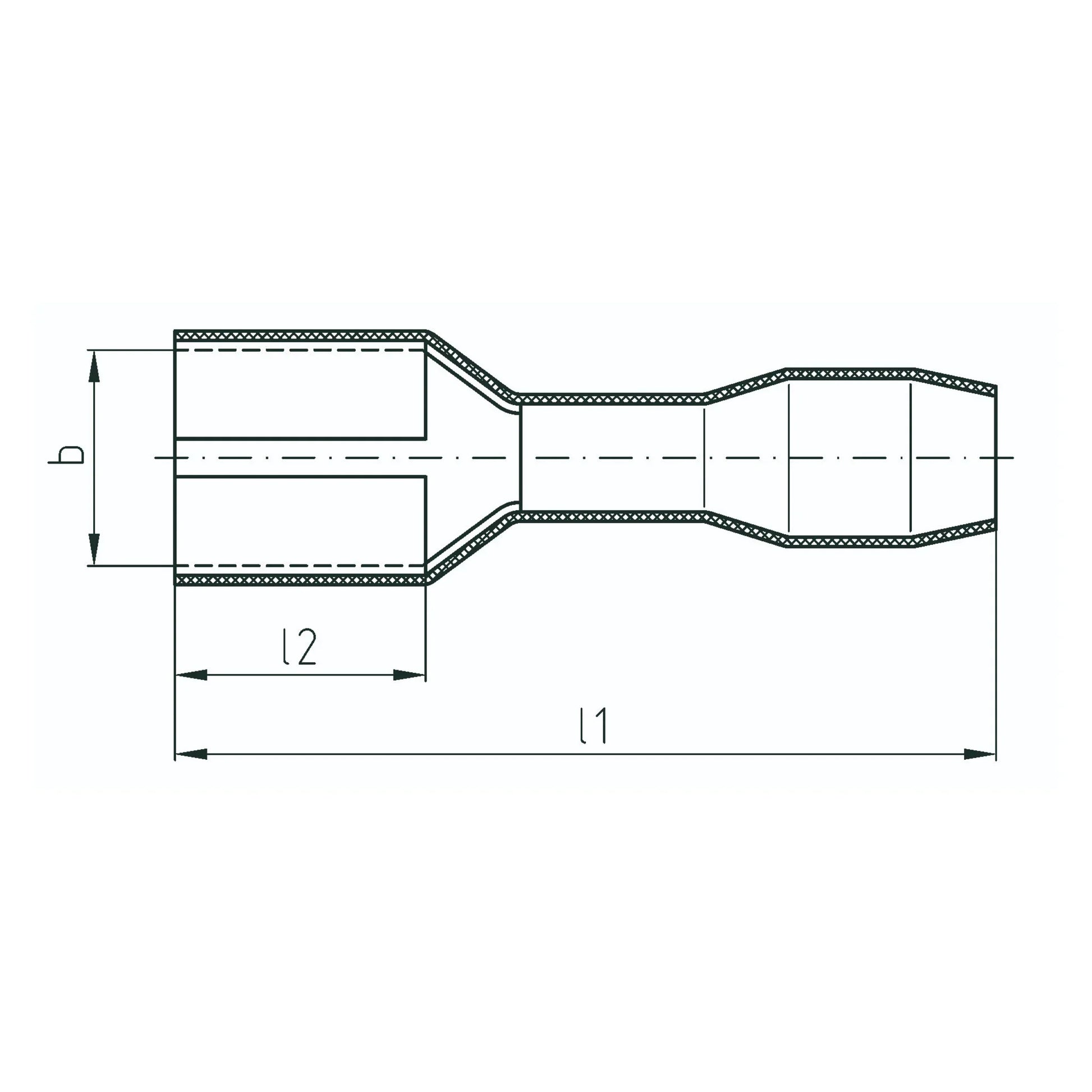

Flachsteckhülse vollisoliert Polyamid (PA), 0,5–6 mm²

Die Vollisolierung umschließt Crimpzone und Steckbereich vollständig und macht die Steckverbindung auch außerhalb eines Gehäuses berührungssicher. Damit eignet sich diese Hülse für Verdrahtungen, die frei im Gerät liegen oder bei Servicearbeiten offen zugänglich sind. Gecrimpt wird sie wie eine gewöhnliche Flachsteckhülse, nur eben ohne dass anschließend eine zusätzliche Isolierkappe nötig wäre.

Nutzen

• Isoliermantel aus Polyamid: formstabil, mechanisch belastbar und beim Aufstecken nicht so leicht aufzureißen wie dünne Kunststoffkappen.
• Hülsenkörper aus Messing für dauerhaft federnden Kontaktdruck auf der Steckzunge.
• Steckmaße von 2,8 x 0,5 bis 6,3 x 0,8 mm decken die gängigen Flachstecker-Rastermaße ab.
• Ausführung ohne Rastnase und ohne Abgriff, also universell steckbar und schlank im Kabelbaum.
• Der Isoliermantel ist nach Querschnittsbereich farblich unterschieden, was die Zuordnung im Kabelbaum erleichtert.

Anwendung

Eingesetzt wird die Hülse für lösbare Verbindungen an Geräten, Klemmkästen und Baugruppen, vor allem bei mehrdrähtigen und feindrähtigen Leitern. Verpressen Sie mit einer Zange für isolierte Steckverbinder, deren Profil zum Querschnittsbereich der Hülse passt; die Crimpzone liegt unter dem Isoliermantel, weshalb das Werkzeug den Mantel nicht durchschneiden darf. Bei der Auswahl zählen zwei Maße gleichzeitig: der Leiterquerschnitt von 0,5 bis 6 mm² und das Steckmaß der Gegenseite. Passt eines von beiden nicht, sitzt die Verbindung entweder lose oder lässt sich gar nicht erst fügen. Bei mechanisch beanspruchten Verbindungen sollten Sie die Leitung zusätzlich zugentlasten, da die Steckverbindung selbst nicht zugfest ist.

Lieferumfang

Geliefert im Beutel. Steckmaß, Querschnittsbereich, Farbe und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

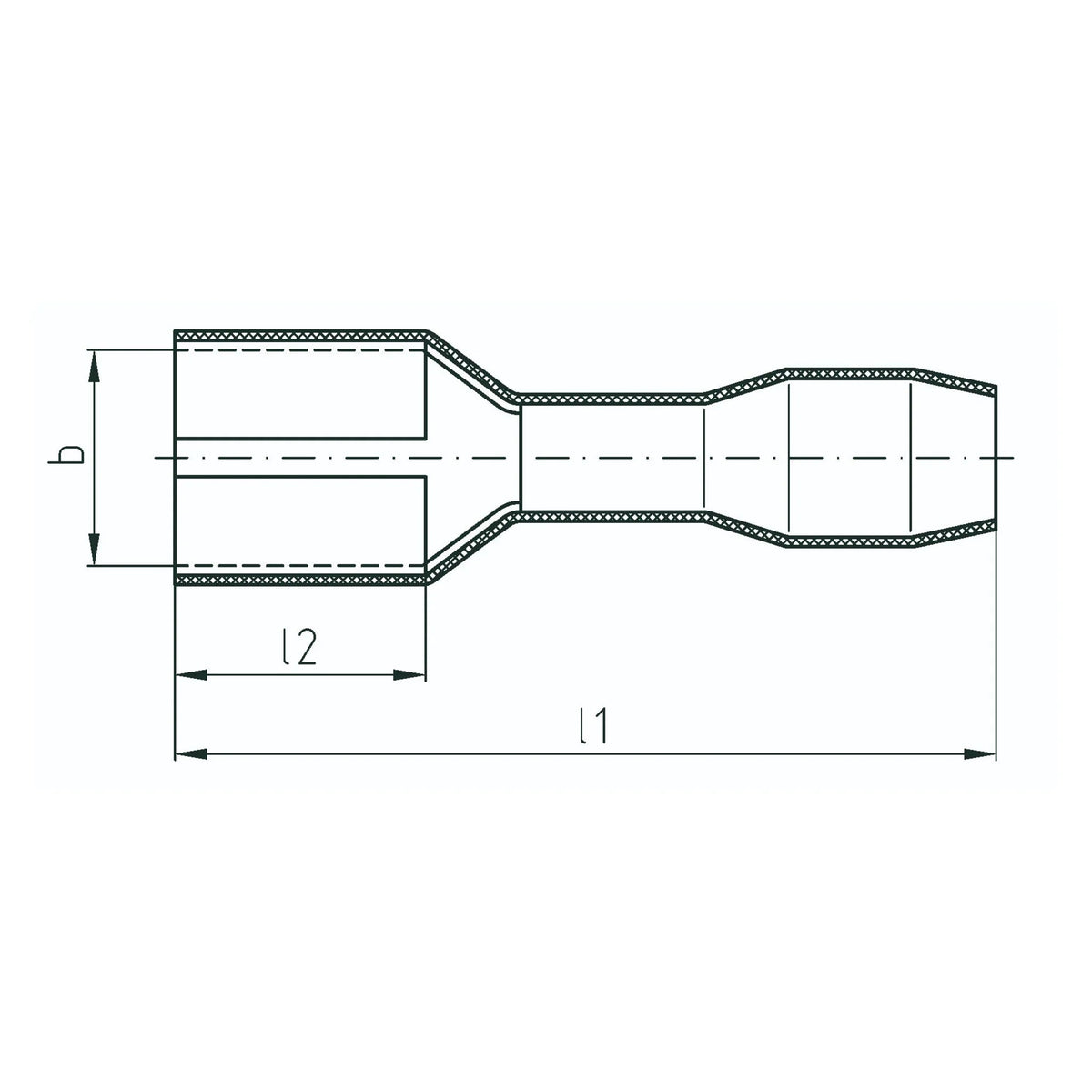

• Ausführung = Hülse
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = vollisoliert

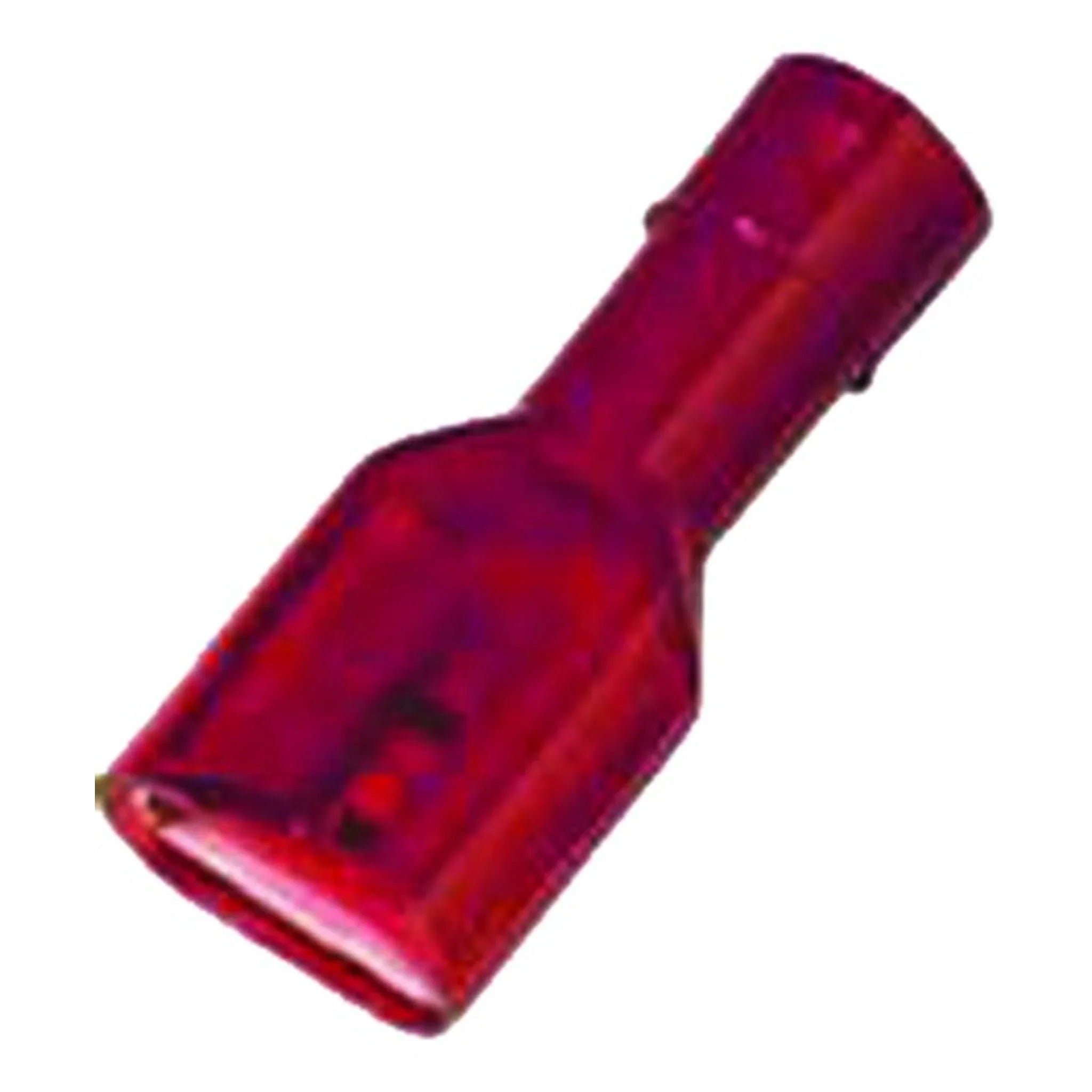

• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Maximalstrom (Imax) = 11 A
• Min. AWG-Größe = 20
• Max. AWG-Größe = 17
