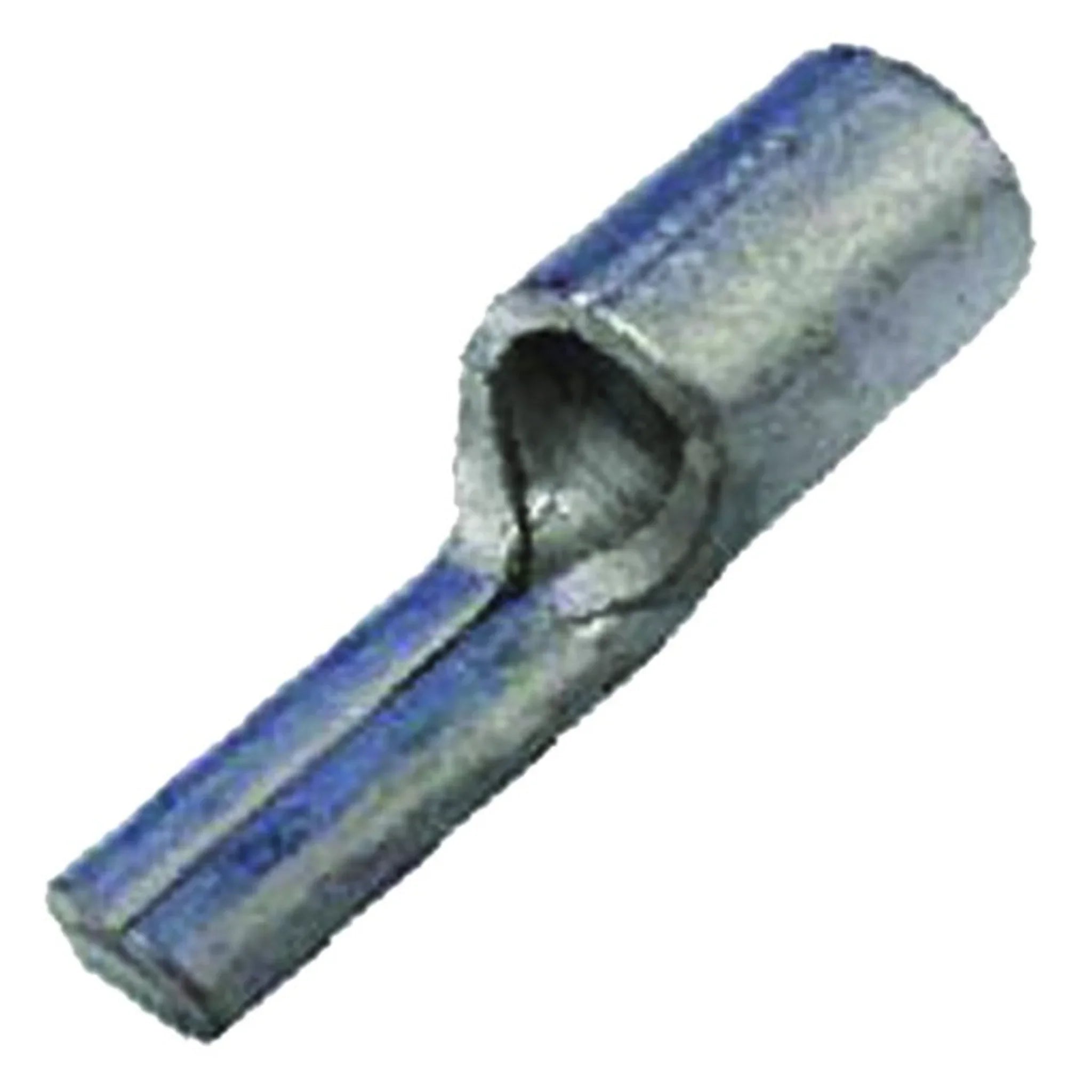

Quetschkabelschuh Stiftform DIN 46230 unisoliert, 0,1–95 mm²

Stiftkabelschuhe machen aus einem mehr- oder feindrähtigen Leiter einen massiven, maßhaltigen Anschlussstift, wie ihn Reihenklemmen, Sammelschienenklemmen und Geräteklemmen für einen gleichbleibenden Klemmdruck brauchen. Der Pressbereich dieser Ausführung ist hartverlötet, sodass sich die Hülsennaht auch bei hohem Pressdruck nicht aufbiegt.

Nutzen

• Hartverlöteter Pressbereich: die Hülse öffnet sich beim Verpressen nicht.
• Stiftform nach DIN 46230 für Klemmen mit Stiftaufnahme.
• Kupfer, verzinnt – Korrosionsschutz an Stift und Pressbereich.
• Für mehrdrähtige und feindrähtige Rundleiter freigegeben.
• Größenraster von 0,1 bis 95 mm², wahlweise mit kurzer oder langer Hülsenform.

Anwendung

Der Stiftkabelschuh ist die Lösung, wenn ein feindrähtiger Leiter an eine Klemme soll, die einen massiven Leiter erwartet, ohne dass die Litze beim Anziehen der Schraube gequetscht wird. Wählen Sie zuerst den Querschnitt und danach die Hülsenform: Kurze Hülsen bauen im Klemmenraum kürzer, lange Hülsen bieten mehr Pressfläche und damit mehr Reserve bei stark verdichteten Litzen. Verpresst wird je nach Werkzeug und Querschnitt mit Vierkant- oder Sechskantprofil; die Presszange muss zum Querschnitt passen, sonst stimmt die Verdichtung nicht. Für zugfeste Verbindungen ist der Kabelschuh nicht freigegeben, ebenso wenig für massive Leiter. Ob die gewählte Größe der DIN-Ausführung entspricht, steht in den Varianten-Details.

Lieferumfang

Geliefert werden unisolierte Stiftkabelschuhe im Karton oder im Beutel. Querschnitt, Hülsenform und Gesamtlänge ergeben sich aus der gewählten Variante; die Stückzahl je Verpackungseinheit steht in den Varianten-Details.

• Flanschform = Stiftform
• Isolation = ohne
• Nennquerschnitt = 0,1..0,5 mm²
• Bandware = nein
• Hülsenform = kurz
• Min. AWG-Größe = sonstige
• Max. AWG-Größe = 20
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja

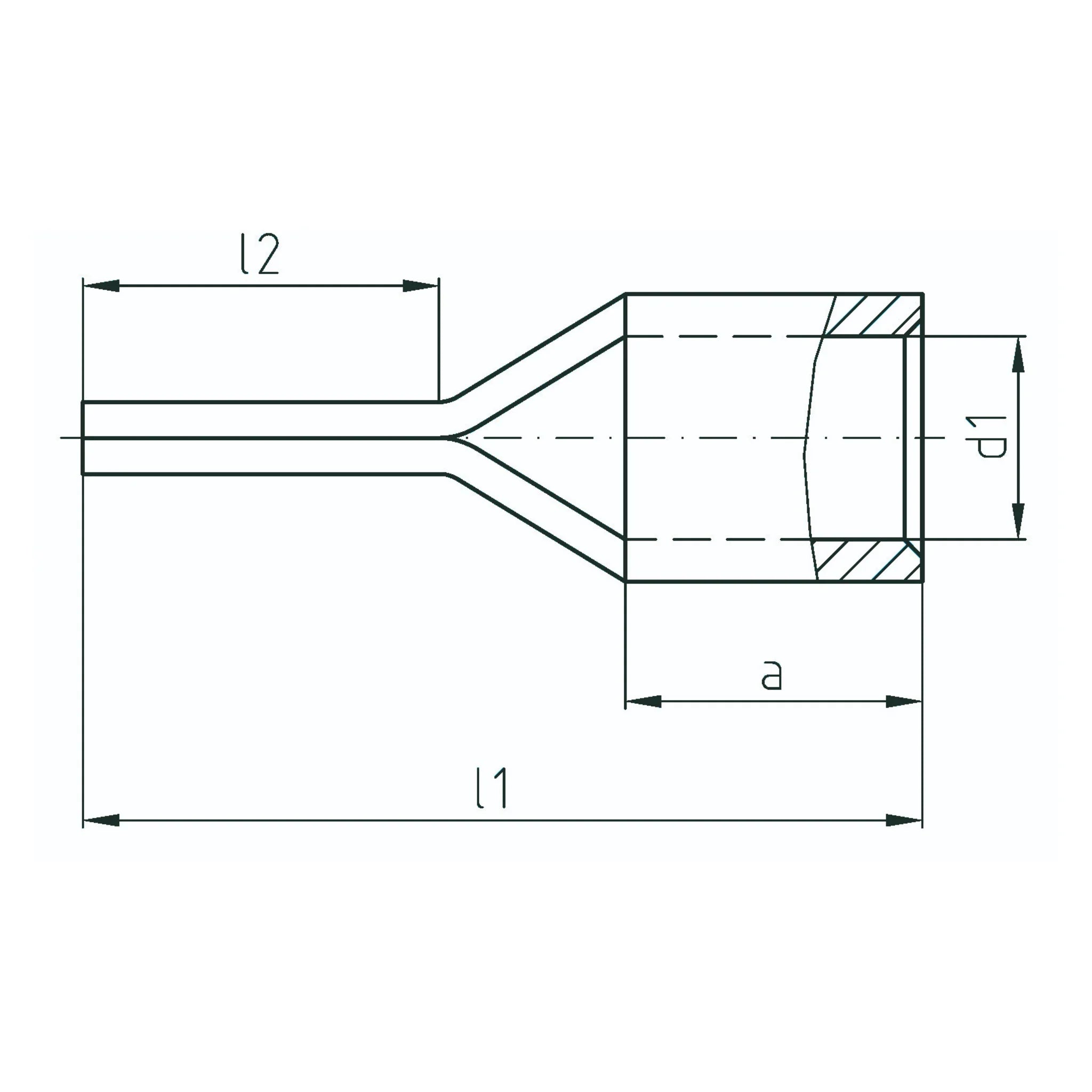

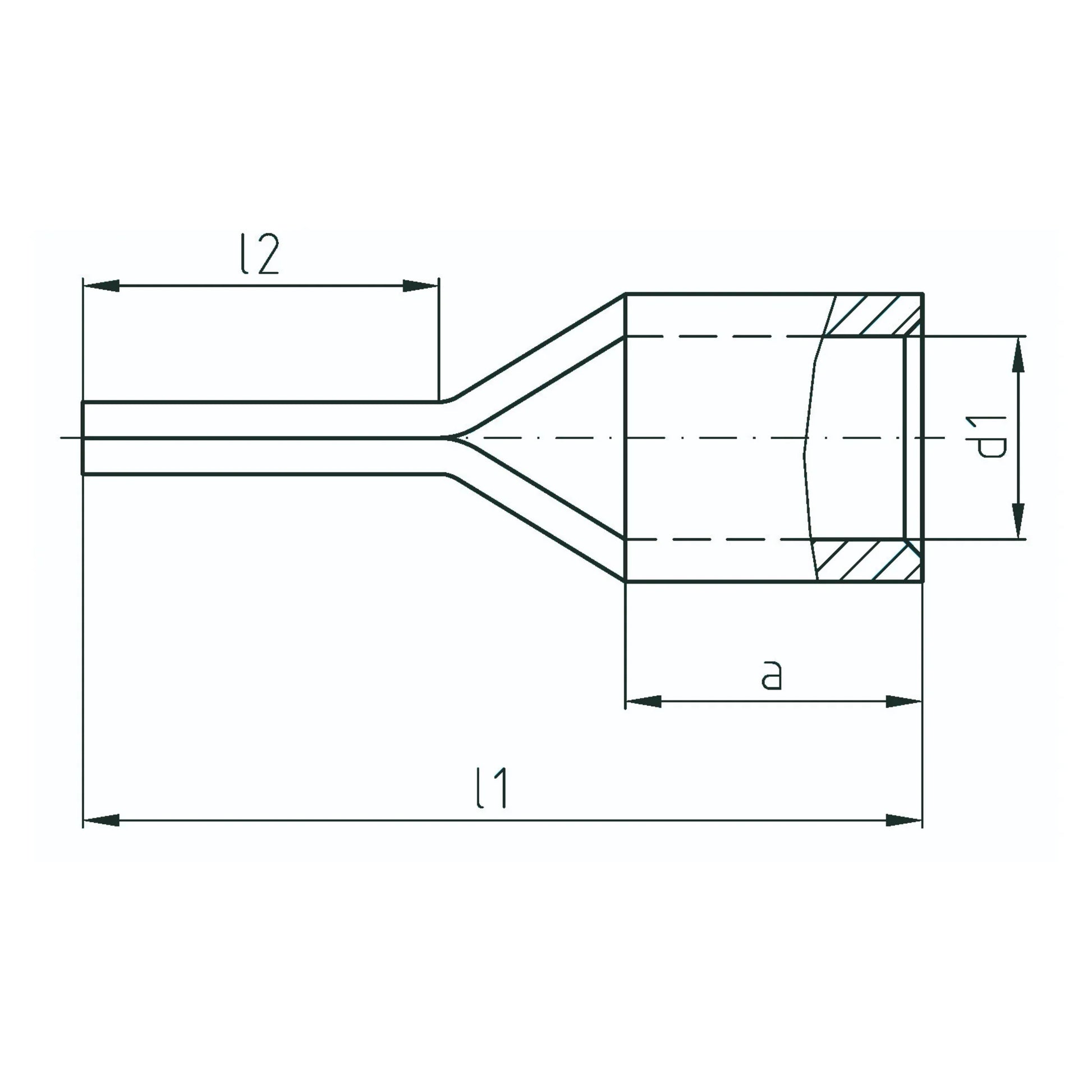

• Flanschlänge = 9 mm
• Gesamtlänge = 14 mm
• Stiftdurchmesser (Stiftkabelschuh) = 1,2 mm
• Entspricht DIN = ja
