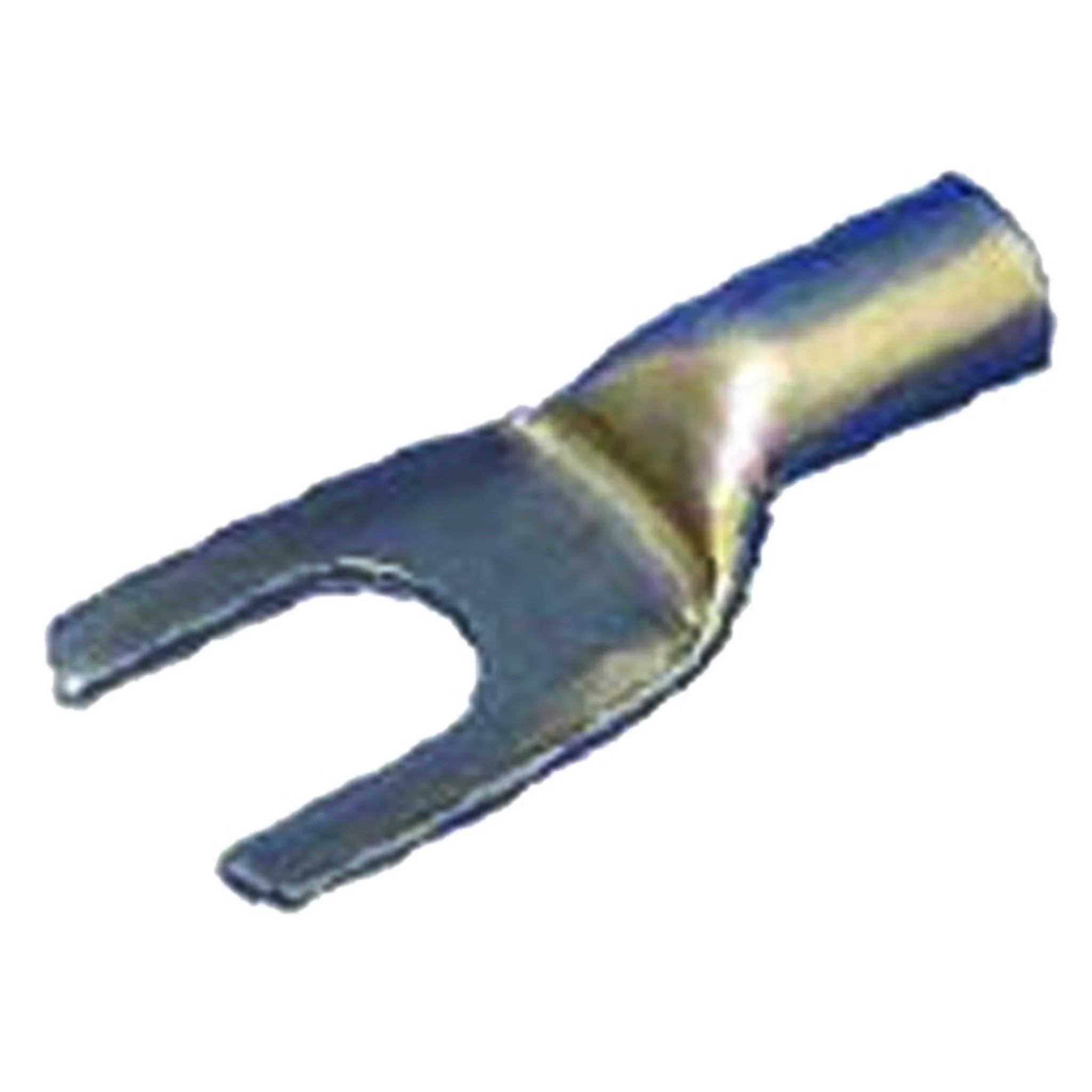

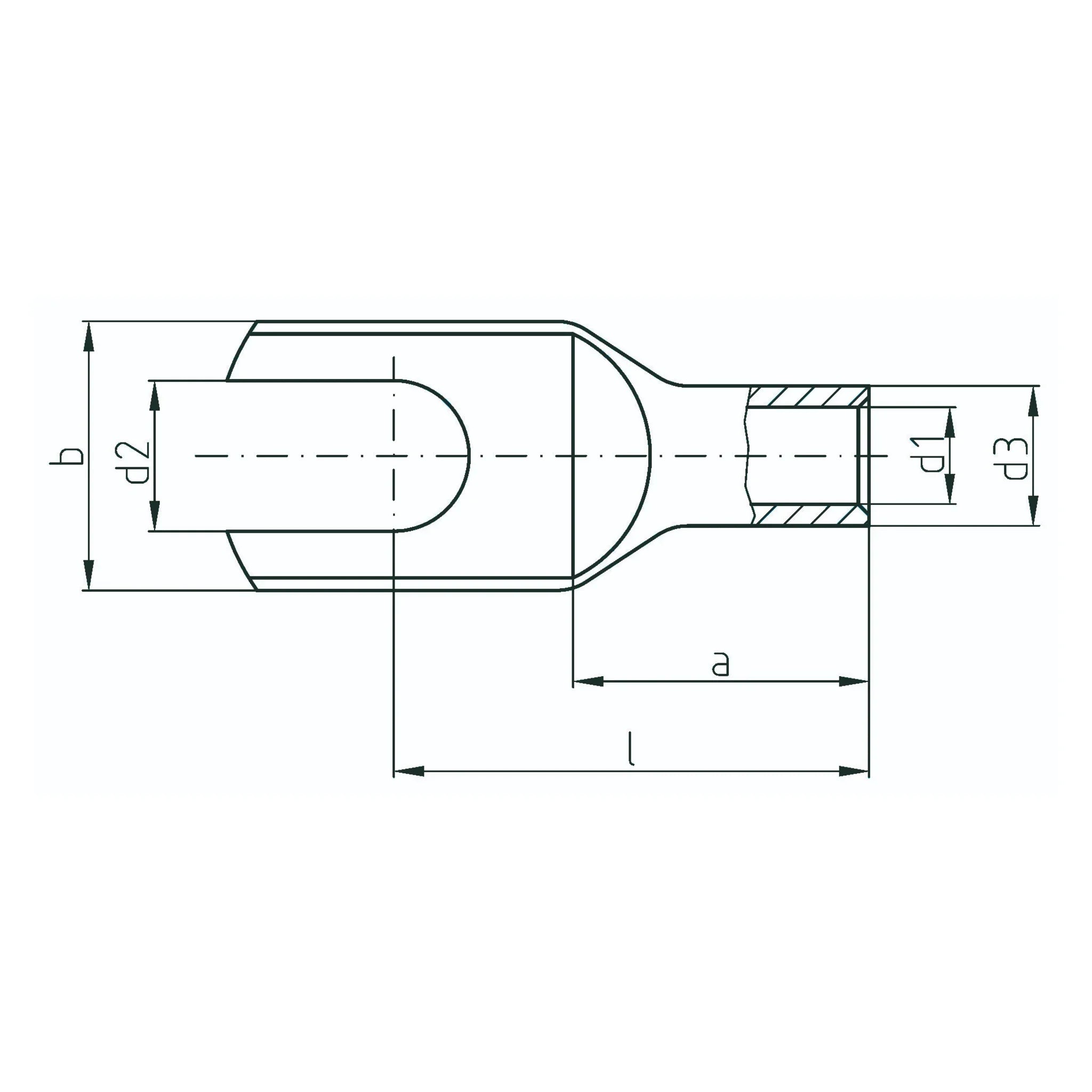

Rohrkabelschuh R-Serie Gabelform verzinnt, 0,75–4 mm²

Die Gabelform spart bei Wartung und Umverdrahtung spürbar Zeit: Der Kabelschuh lässt sich seitlich unter die nur gelockerte Klemmschraube schieben, die Schraube muss nicht herausgedreht und die Unterlegscheibe nicht abgenommen werden. Das Rohrteil aus verzinntem Kupfer nimmt Leiter von 0,75 bis 4 mm² auf, die Anschlussmaße reichen von M3 bis M8.

Nutzen

• Gabelform für schnelles Auflegen und Abnehmen ohne vollständiges Lösen der Schraubverbindung.
• Rohrform statt offener Crimplasche — der Leiter wird rundum umschlossen, die Presszone bleibt geschlossen.
• Verzinnte Oberfläche auf Kupfer als Korrosionsschutz an der Kontaktstelle.
• Gerade Ausführung mit 180°-Anschlusswinkel und einem Befestigungsloch.
• Für massive, mehrdrähtige und feindrähtige Leiter freigegeben.

Anwendung

Typische Einsatzorte sind Reihen- und Klemmenleisten in Schaltschränken, Steuerungen und Verteilern sowie Prüfaufbauten, an denen häufig umverdrahtet wird. Der abisolierte Leiter wird bis zum Anschlag in das Rohrteil geschoben und mit einer Presszange passend zum Querschnitt verpresst. Bei der Auswahl bestimmen Sie zuerst das Gewindemaß der Klemmschraube, dann den Querschnitt. Wichtig ist die Abwägung gegen die Ringform: Die offene Gabel kann sich bei nachlassendem Anzugsmoment oder bei Vibration seitlich herausziehen — an Erdungs- und Schutzleiteranschlüssen sowie an mechanisch belasteten Stellen ist deshalb die Ringform vorzuziehen. Für feinstdrähtige Leiter ist diese Ausführung nicht freigegeben, ein Sichtloch besitzt sie ebenfalls nicht.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Gabelform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 0,75 mm²
• AWG-Größe = sonstige
