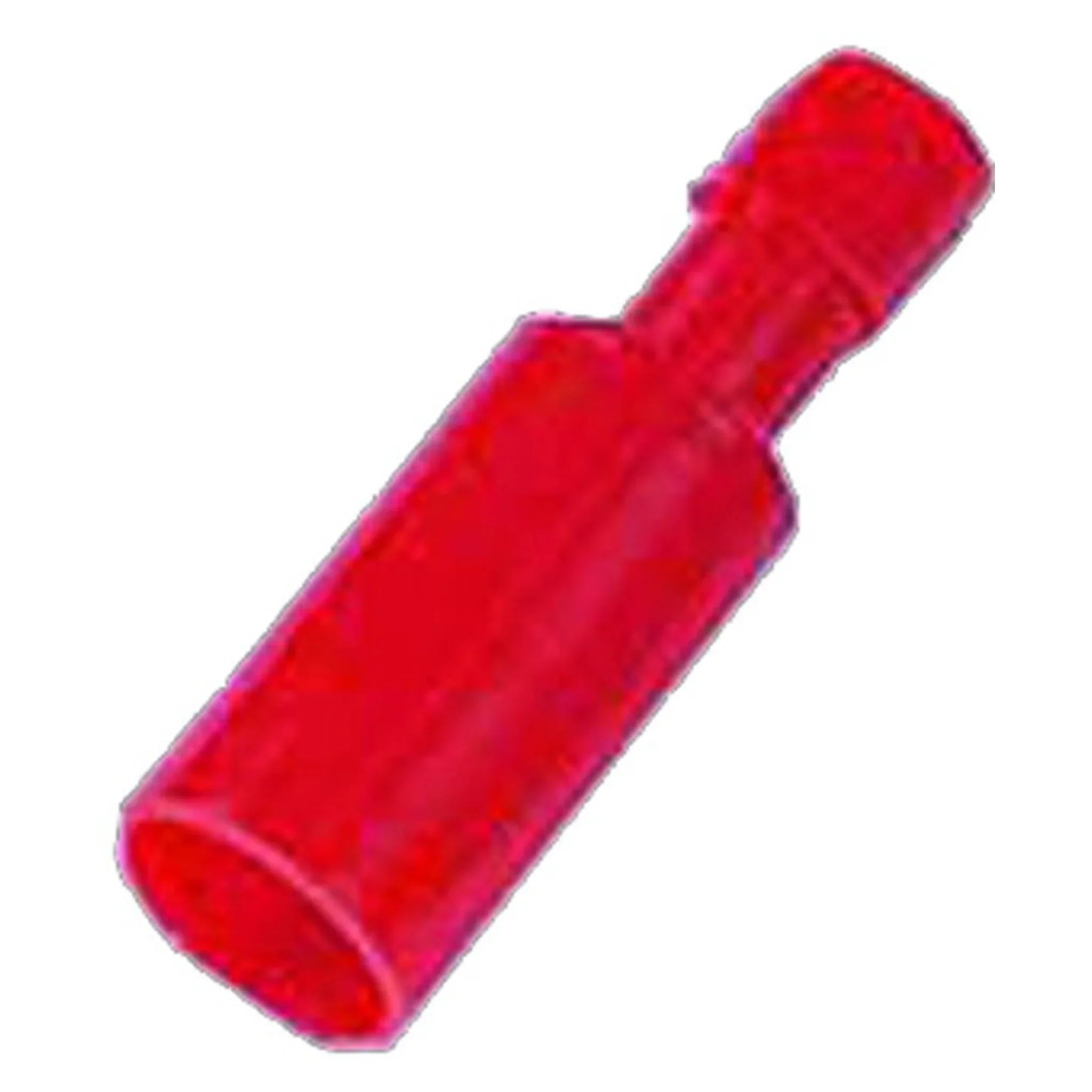

Rundstecker vollisoliert Ø 4 mm Messing, 1–2,5 mm²

Der Rundstecker mit 4 mm Durchmesser ist die runde Alternative zum Flachsteckverbinder und dort im Einsatz, wo runde Buchsen oder Kupplungen vorgegeben sind. Weil er vollisoliert ausgeführt ist, bleibt nach dem Verpressen keine berührbare Metallfläche frei — auch nicht im Bereich des Leiteranschlusses.

Nutzen

• Vollisolierte Bauform: Crimpzone und Steckerschaft sind vom Isolierkörper aus Polyamid (PA) umschlossen.
• Steckerabmessung rund 4 mm über die gesamte Reihe — gleiche Gegenkontakte für alle Querschnitte.
• Kontaktkörper aus Messing, verzinnt, für dauerhafte Kontaktgabe und Korrosionsschutz.
• Freigegeben für mehrdrähtige und feindrähtige Leiter, also auch für flexible Anschlussleitungen.
• Ohne Rastnase und ohne Abgriff: schlanke Bauform, werkzeuglos lösbar.

Anwendung

Eingesetzt wird der Rundstecker für lösbare Geräte- und Leitungsverbindungen in Haustechnik, Gerätebau und Fahrzeugtechnik, häufig bei Reparatur und Nachrüstung bestehender Verbindungen. Der abisolierte Leiter wird in die Crimphülse geführt und mit einer Presszange für isolierte Verbinder verpresst; wählen Sie ein Pressprofil, das den Isolierkörper nicht aufreißt, und prüfen Sie nach dem Pressen mit einem leichten Zug am Leiter, ob die Verbindung hält. Bei der Auswahl gilt: Zuerst muss der Steckerdurchmesser zur vorhandenen Buchse passen, erst danach zählt der Querschnittsbereich. Weil keine Rastnase vorhanden ist, hält die Verbindung allein über die Klemmkraft der Gegenbuchse — bei Vibration oder Zugbelastung ist eine zusätzliche Leitungsbefestigung sinnvoll.

Lieferumfang

Geliefert im Beutel. Querschnittsbereich, Farbe des Isolierkörpers und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = rund 4 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = vollisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
• Min. AWG-Größe = 20
• Max. AWG-Größe = 17
