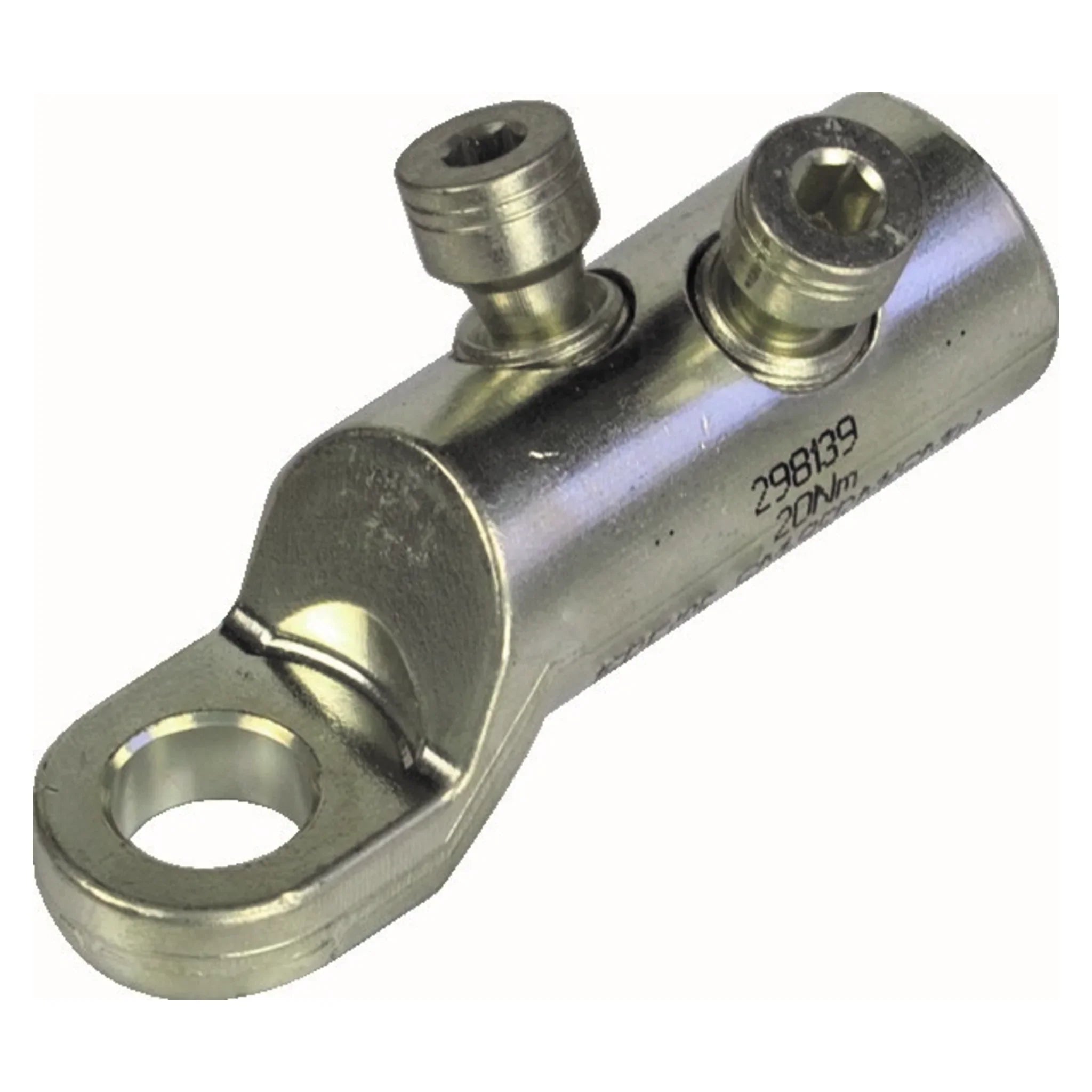

Schraubkabelschuh Al/Cu mit Abscherschrauben M12, 120–240 mm²

Der Schraubkabelschuh wird verschraubt statt verpresst — Sie brauchen weder Presszange noch hydraulische Presse und noch nicht einmal die passende Pressform. Das macht ihn zur ersten Wahl bei Störungsbeseitigung, Umbauten und überall dort, wo Werkzeug am Einsatzort knapp ist. Das Rillenprofil im Anschlussschacht durchbricht beim Anziehen die Oxidschicht des Leiters und stellt einen einwandfreien Kontakt her, verschraubt wird mit zwei lösbaren Abscherschrauben.

Nutzen

• Verschraubung statt Pressung — kein Presswerkzeug und keine querschnittsabhängige Pressform erforderlich.
• Rillenprofil durchbricht beim Verschrauben die Oxidschicht des Leiters, besonders wichtig bei Aluminium.
• Zwei lösbare Abscherschrauben sorgen für ein definiertes Anzugsmoment ohne Drehmomentschlüssel.
• Ein Schuh für Aluminium- und Kupferleiter in den Bauarten RM, RE, SM und SE.
• Verzinnte Oberfläche als Korrosionsschutz an der Anschraubstelle.

Anwendung

Typische Anwendungen nennt der Hersteller selbst: Straßenbeleuchtung, Anschluss von Kupferschirmdrähten und kunststoffisolierten Leitern — dazu kommen Kabelverteilerschränke, Hausanschlüsse und Reparaturstellen im Verteilnetz. Der Leiter wird abgelängt, abisoliert und bis zum Anschlag in den Schacht geführt; danach werden die Abscherschrauben gleichmäßig angezogen, bis die Köpfe abscheren. Bei Aluminiumleitern gilt weiterhin die übliche Sorgfalt: zügig arbeiten, damit sich keine neue Oxidschicht bildet, und die fertige Verbindung gegen Feuchtigkeit schützen. Prüfen Sie vor der Auswahl das Anschlussgewinde der Gegenstelle sowie die Leiterbauart, denn die zulässigen Querschnitte unterscheiden sich zwischen RM, RE, SM und SE. Der Anschlusswinkel ist gerade ausgeführt.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt Kupfer, RM = 120..240 mm²
• Nennquerschnitt Kupfer, RE = 120..150 mm²
• Nennquerschnitt Kupfer, SM = 120..185 mm²
• Nennquerschnitt Aluminium, RM = 120..240 mm²
• Nennquerschnitt Aluminium, RE = 120..150 mm²
• Nennquerschnitt Aluminium, SM = 120..185 mm²
• Nennquerschnitt Aluminium, SE = 120..185 mm²
• Anschlussgewindemaß (metrisch) = 12
• Leiter-Material = Aluminium
• Oberflächenschutz = verzinnt
• Mit Abreißkopf = nein
• Min. AWG-Größe = sonstige
• Max. AWG-Größe = sonstige
• Anschlusswinkel = 180° (horizontal)
