Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

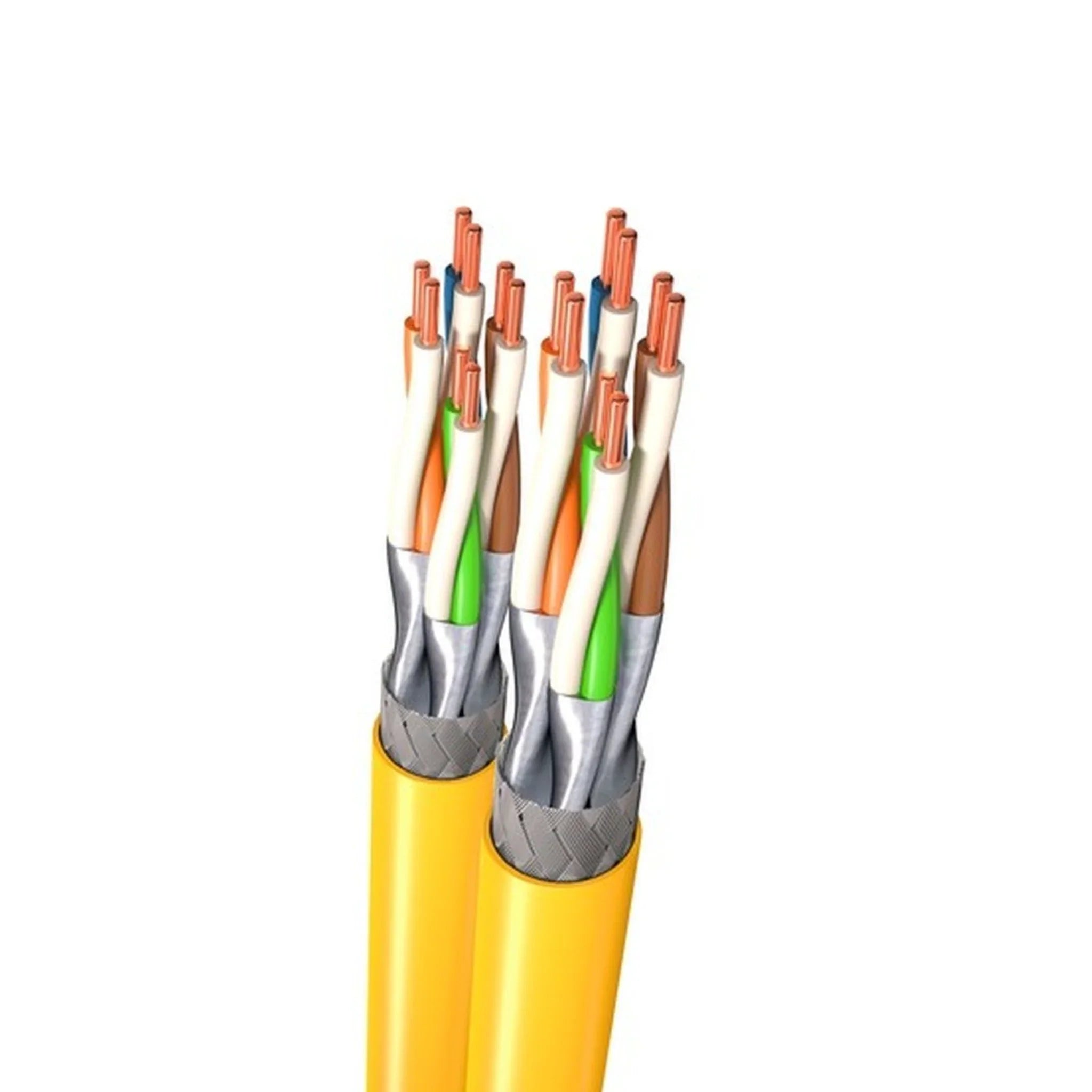

Kerpen Datacom Verlegekabel Cat.7a S/FTP bis Klasse FA

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Verlegekabel Cat.7a

Name: Verlegekabel Cat.7a
Brand: KERPEN DATACOM
Price: 1122.93 EUR
Availability: InStock

Typ: Datenkabel

Artikelnummer: KD7X67D3Y050050

EAN: 4066449310250

€1.122,93 EUR

€1.122,93 EUR ~~€1.274,49 EUR~~

€2,25m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (6000)

Typ: F10-115 DX-Dca-T500

F10-115 DX-Dca-T500 F10-115 SF-Dca-T1000 F10-130 DX-Dca-T500 F10-130-Dca-T1000 F10-130-Dca-T500 G12-150-Dca-T1000 PRO1300-Dca-T1000

Brandklasse: Dca

Dca

VPE: 500 m

500 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Das symmetrische Cat.7A-Datenkabel von Kerpen Datacom: 4 verseilte Paarelemente, eindrähtige Kupferleiter und doppelter Schirmaufbau aus Kupferdrahtgeflecht (gesamt) plus Einzelschirmen je Aderpaar – für Anwendungen bis Klasse F_A.

Warum dieses Produkt

Doppelt geschirmt – Gesamtschirm aus Kupferdrahtgeflecht plus Einzelschirme für die Aderpaare
Normgerecht – für strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe)
Für alle Klassen D bis FA – Multimedia (Video, Daten, Sprache), über 10 GbE nach IEEE 802.3an, Cable Sharing, VoIP, PoE/PoE+/4PPoE
Brandklasse wählbar – Typen in Dca, Cca und B2ca (siehe Typenbezeichnung)

Technische Daten

Merkmal	Spezifikation
Artikelgruppe	Verlegekabel Cat.7a
Hersteller	KERPEN DATACOM
Aufbau	4 verseilte Paarelemente, Leiter aus eindrähtigem Kupfer
Schirmung	Gesamtschirm Kupferdrahtgeflecht + Einzelschirme je Aderpaar
Normen	ISO/IEC 11801, EN 50173 (3. Ausgabe)
Anwendungen	Klassen D bis F_A, >10 GbE nach IEEE 802.3an, Cable Sharing, VoIP, PoE/PoE+/4PPoE
Typen	F10-115 DX-Dca-T500, F10-115 SF-Dca-T1000, F10-125 SF-Dca-T1000, F10-130 DX-B2ca-T500, F10-130 DX-Cca-T500, F10-130 DX-Dca-T500, F10-130-B2ca-T1000, F10-130-Cca-T1000, F10-130-Dca-T1000, F10-130-Dca-T500, G12-150 DX-Dca-T500, G12-150-Dca-T1000, G12-150-Dca-T500, PRO1300-Dca-T1000, PRO1300-Dca-T500, PRO1500-Dca-T1000, PRO1500-Dca-T500
Gebinde (VPE)	500 m, 1000 m

Die Typenbezeichnungen enthalten Brandklasse und Gebinde (z. B. „F10-130-Dca-T1000“ = Brandklasse Dca, Trommel 1000 m).

Für wen ist dieses Produkt gemacht

Planer und Errichter, die in der Gebäudeverkabelung Bandbreitenreserven bis Klasse F_A vorsehen.

Lieferumfang & Verpackung

Lieferung je gewähltem Typ als Trommel mit 500 oder 1000 m.

Technische Kabeldaten

Kabeltyp = S/FTP
Duplex = ja
Leiter-Material = Kupfer
Leiter-Oberfläche = blank
Leiterdurchmesser = 0,58 mm
Leiternennquerschnitt = 0,259 mm²
AWG-Größe = 23
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 16
Anzahl der Verseilelemente = 4
Verseilelement = Paare
Werkstoff der Aderisolation = Polyolefine
Spezifizierung Aderisolation = Polyethylen (PE)
Aderkennzeichnung nach HD 308 S2 = nein
Ader-Kennzeichnung = Farbe
Schirm über Verseilelement = Folie
Verseilung = Bündel
Schirm über Verseilung = Geflecht
Kabel längswasserdicht = nein
Kabel querwasserdicht = nein
Geeignet zur Verlegung im Erdreich = nein
Zulässige Art der Installation im Erdreich = sonstige
Schutzmantel = ohne
Mantelmaterial = Polyolefine
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = gelb
Anzahl der Mantelschichten = 1
Bewehrung/Armierung = ohne
Material Bewehrung = sonstige
Kabelgeometrie = flach
Flammwidrig nach IEC 60332-1-2 = nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
Flammwidrig nach IEC 60332-3-24 (Cat C) = ja
Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
Raucharm nach EN IEC 61034-2 = ja
Halogenfrei nach EN IEC 60754-1 = ja
Halogenfrei nach EN IEC 60754-2 = ja
Halogenfrei nach EN IEC 60754-3 = nein
Brandverhalten nach EN 13501-6: Klasse = Dca
Brandverhalten nach EN 13501-6: Rauchentwicklung = s1a
Brandverhalten nach EN 13501-6: Abtropfverhalten = d1
Brandverhalten nach EN 13501-6: Säureentwicklung = a1
Funktionserhalt nach IEC 60331-23 = nein
Ölbeständig nach EN IEC 60811-404 = nein
Außendurchmesser ca. = 7,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung = 57,6 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 57,6 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 28,8 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = 0..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -20..60 °C
Kategorie = 7A (IEC)
NVP-Wert = 80 %
Zertifiziert für Schiffsanwendungen = nein
Trennungsklasse nach EN 50174-2 = D
Geeignet als Telefonkabel = ja
Geeignet als Computer-Datenkabel = ja
Geeignet als Signalkabel = ja
Geeignet als Sicherheitsalarmkabel = nein
Beidraht = nein
Mit Reißleine = nein
Leitungs-Breite ca. = 14,5 mm
Leitungs-Höhe ca. = 7,2 mm
Gewicht = 114,0396 kg/km
Wellenwiderstand = 100 Ohm
Max. Zugfestigkeit während der Verlegung = 220 kN
Nennspannung U = 125 V
Mit Nagetierschutz = nein
