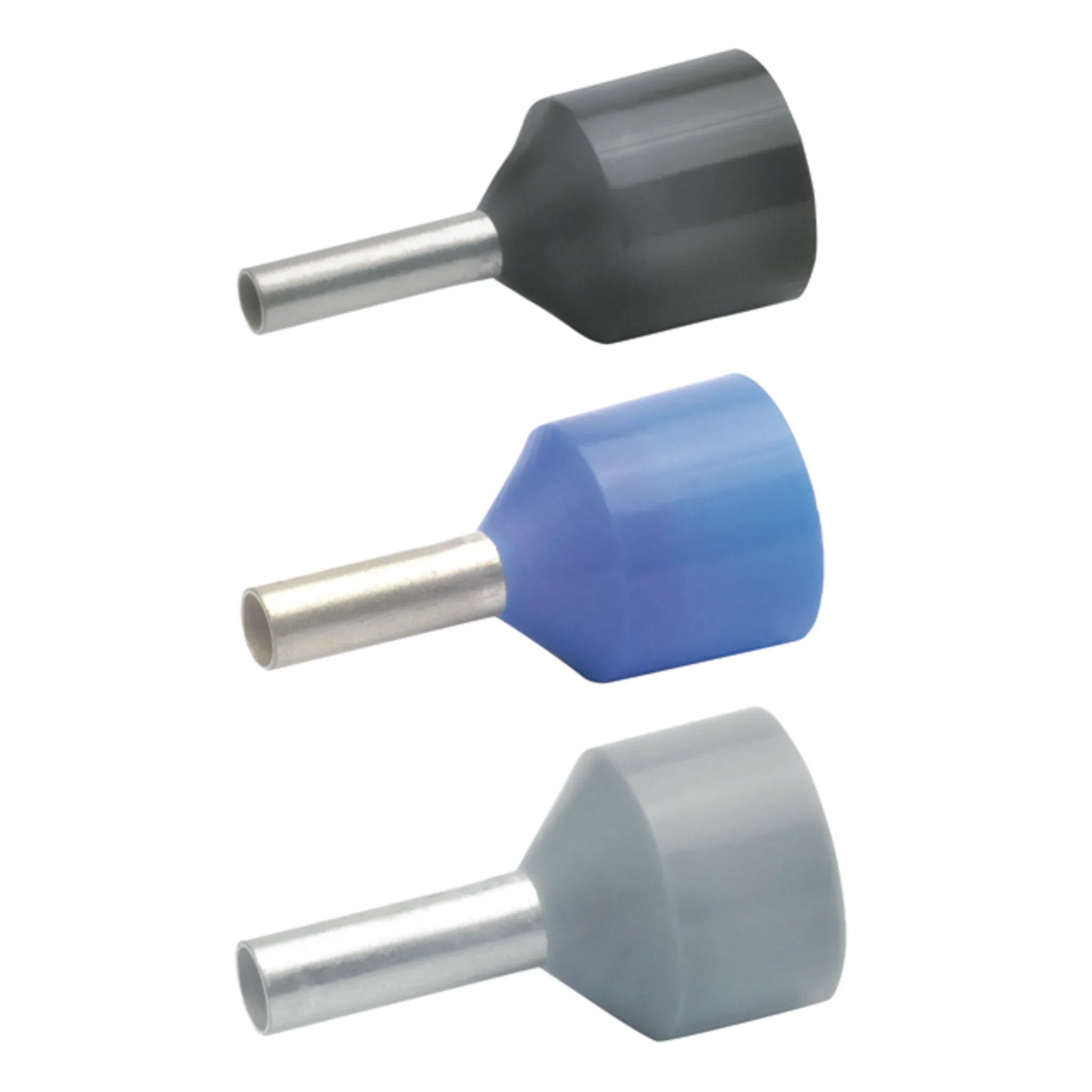

Aderendhülse Easy-Entry kurzschlussfest isoliert, 1,5–16 mm²

Kurzschlusssichere Gummischlauchleitungen wie NSGAFÖU haben bei gleichem Nennquerschnitt einen spürbar größeren Leiterdurchmesser als PVC-Leitungen. Eine Standardhülse lässt sich dort nicht aufschieben. Diese Ausführung hat eine aufgeweitete Hülse und einen entsprechend dimensionierten Isolierkragen, sodass der Leiter ohne Nacharbeit bis zum Anschlag einfährt.

Nutzen

• Hülsen- und Kragengeometrie ausgelegt für kurzschlusssichere Leitungen, zum Beispiel NSGAFÖU.
• Easy-Entry-Kragen mit konischer Einführung: Die Einzeldrähte spleißen beim Einschieben nicht auf.
• Kupferhülse galvanisch verzinnt – niedriger Übergangswiderstand und Schutz gegen Korrosion.
• Isolierkragen aus Polypropylen, halogenfrei und temperaturbeständig bis 105 °C.
• Abmessungen nach DIN 46228 Teil 4, zusätzlich CSA-gelistet.

Anwendung

Typische Einsatzorte sind Schweiß- und Krananlagen, Bühnentechnik und Maschinen mit bewegten Leitungen, also überall dort, wo fein- und feinstdrähtige Leiter nach DIN EN 60228 Klasse 5 und 6 auf Reihenklemmen, Schütze oder Lasttrenner aufgelegt werden. Stimmen Sie die Abisolierlänge auf die Hülsenlänge ab, verdrillen Sie die Litze nicht und schieben Sie sie bis zum Anschlag in den Kragen. Verpresst wird mit Vierkant- oder Trapezpressung; das Pressprofil muss zum Querschnitt passen, sonst wird die Hülse entweder gequetscht oder nicht ausreichend verdichtet. Prüfen Sie bei der Auswahl den Klemmschacht: Die Hülse baut wegen des größeren Innendurchmessers dicker als eine Standardhülse. Für gewöhnliche PVC-Leitungen ist die Standardausführung die passende und günstigere Wahl.

Lieferumfang

Geliefert werden isolierte Aderendhülsen im Karton. Querschnitt, Hülsenlänge und die Stückzahl je Karton richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 1,5 mm²
• Hülsenlänge = 8 mm
• Gesamtlänge = 17,5 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = schwarz
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = ja
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
