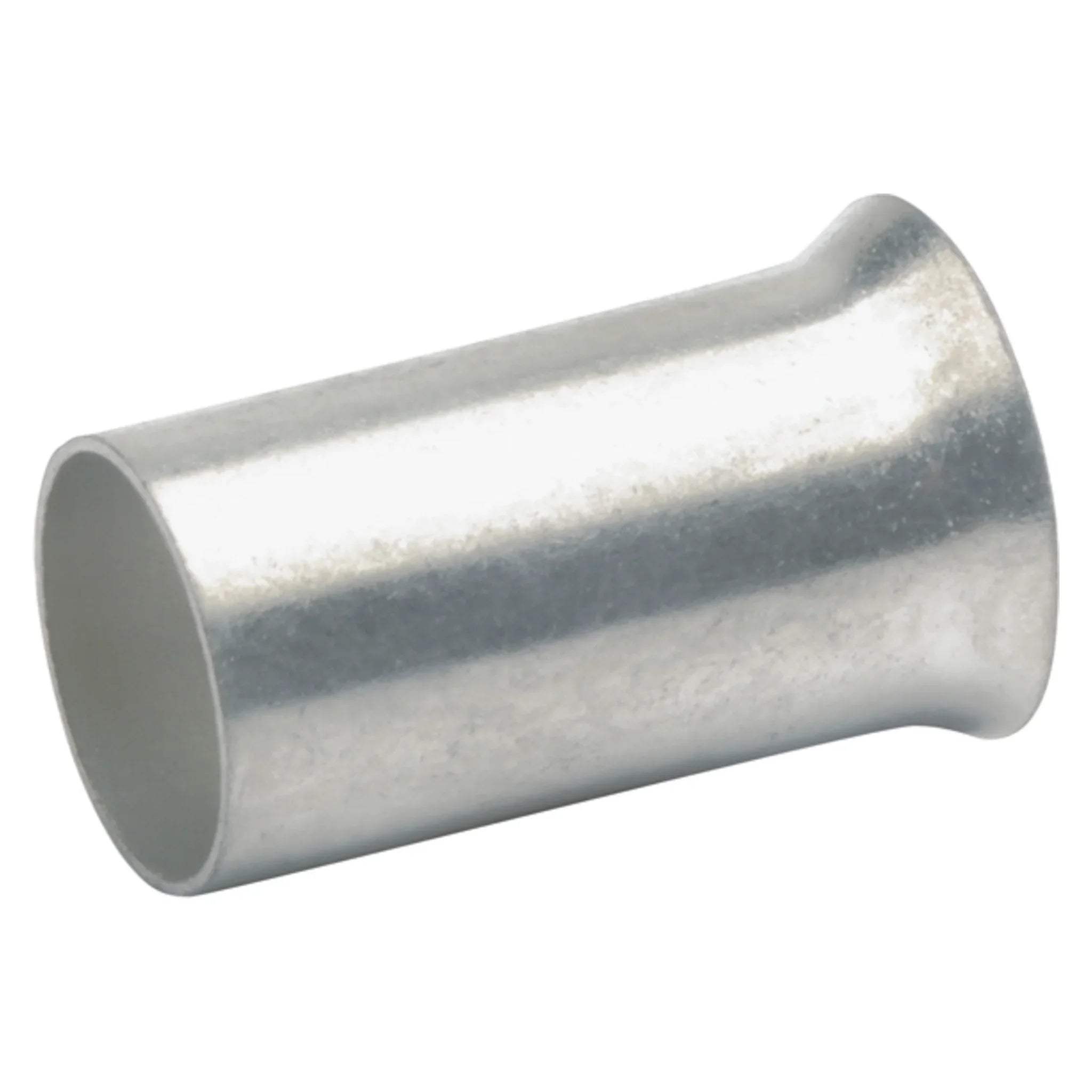

Aderendhülse versilbert mit aufgeweiteter Hülse, 0,25–240 mm²

Versilberte Aderendhülsen sind die Wahl, wenn die Kontaktfläche nicht verzinnt sein soll — etwa in Anwendungen, in denen eine versilberte Kontaktfläche ausdrücklich vorgegeben ist. Die Hülse ist am Einführende aufgeweitet, sodass der abisolierte Leiter ohne Spleißen und ohne umgeknickte Einzeldrähte eintaucht. Das spart beim Konfektionieren im Schaltschrank spürbar Zeit.

Nutzen

• Hülsenkörper aus Kupfer, Oberfläche versilbert statt verzinnt — für Anwendungen mit entsprechender Vorgabe.
• Aufgeweitete Kabeleinführung ermöglicht das spleißfreie Einschieben des Leiters.
• Freigegeben für fein- und feinstdrähtige Leiter, zum Beispiel nach DIN EN 60228 Klasse 5 und 6.
• Ohne Kunststoffkragen: Die Hülse baut kurz und passt auch in beengte Klemmenräume.
• Durchgängiges Programm über einen sehr weiten Querschnittsbereich von 0,25 bis 240 mm².

Anwendung

Die Hülse fasst die Einzeldrähte eines flexiblen Leiters zu einem steckbaren, formstabilen Ende zusammen und verhindert, dass sich Drähte beim Einführen in eine Schraub- oder Zugfederklemme aufspreizen. Verarbeitet wird sie mit einer Aderendhülsenzange oder einem Crimpwerkzeug, dessen Pressform zum Querschnitt passt; bei den großen Querschnitten dieser Reihe ist ein Werkzeug mit Sechskant- oder Vierdornpressung erforderlich. Wählen Sie die Hülsenlänge nach der Klemmentiefe: Der Leiter muss bis zum Anschlag sitzen, gleichzeitig darf kein blanker Hülsenrand aus der Klemme herausragen. Für kurzschlussfeste Leitungen ist diese Ausführung nicht vorgesehen — dafür gibt es eigene Hülsen mit angepasster Wandstärke. Eine Kennzeichnungsfahne ist nicht angeformt, und die Hülsen werden nicht als Bandware geliefert, also für Handverarbeitung und Einzelentnahme.

Lieferumfang

Geliefert im Karton. Querschnitt, Hülsenlänge und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 5 mm
• Gesamtlänge = 5 mm
• Isoliert = nein
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = nein
• Farbe = Silber
• Werkstoff = Kupfer
• Oberflächenschutz = versilbert
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
