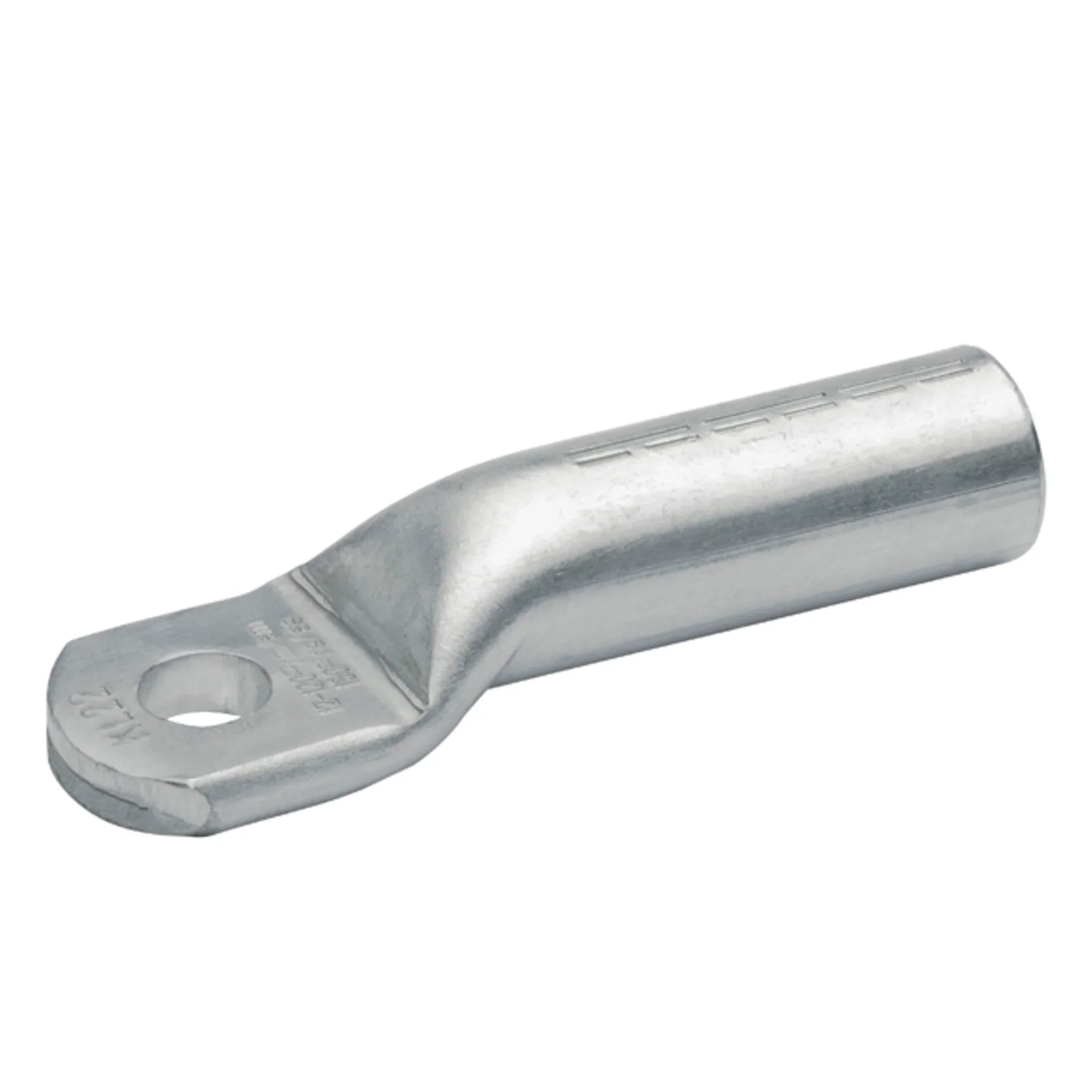

Presskabelschuh Aluminium blank mit Kontaktfett, DIN 46329

Dieser Presskabelschuh ist für zugentlastete Verbindungen an Aluminiumkabeln nach DIN 48201 Teil 5 und an Aluminium-Seilen nach DIN EN 50182 gebaut. Er ist ab Werk mit Kontaktfett gefüllt, sodass die Kontaktfläche beim Aufschieben nicht neu oxidiert. Die Rohrabmessung folgt der DIN 46329, das Material ist blankes E-Aluminium.

Nutzen

• Ab Werk mit Kontaktfett gefüllt — die Oxidschicht wird beim Aufschieben aufgebrochen und die Kontaktstelle bleibt geschützt.
• Kennziffer auf dem Schuh ordnet Pressgesenk und Werkzeug eindeutig zu.
• Aufgedruckte Pressmarkierungen zeigen Lage und Anzahl der Pressungen an.
• Präzise bearbeitete Rohrenden erleichtern das Einführen des Leiters ohne Aufspleißen.
• Auch für rundgedrückte Sektorleiter (sm/se) geeignet, nicht nur für runde Mehrdrahtleiter.

Anwendung

Eingesetzt wird der Schuh am Kabelende von Aluminiumkabeln, etwa an Verteilerklemmkästen, Schienenanschlüssen und Trafoklemmen. Setzen Sie den Leiter ab, bürsten Sie die Oxidschicht ab und schieben Sie den Leiter bis zum Anschlag in die gefettete Hülse — überschüssiges Fett tritt dabei sichtbar aus, das ist gewollt. Verpresst wird mit dem Gesenk, das zur Kennziffer gehört, in der auf dem Schuh markierten Reihenfolge. Da Aluminium unter Druck fließt, ist die Verschraubung nach dem Setzen und nach der ersten Belastung nachzukontrollieren; an Kupferschienen gehört zwischen Al-Fahne und Schiene eine geeignete Trennlage oder ein Übergangsstück, sonst entsteht Kontaktkorrosion. Passendes Presswerkzeug, Bürste und Drehmomentschlüssel sollten bei Aluminiumanschlüssen immer zur Ausrüstung gehören.

Lieferumfang

Geliefert je nach Variante im Karton oder als abgezählte Einheit; die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Querschnittsform = rund
• Schmale Flanschausführung = nein
• Nennquerschnitt Aluminium, RM/SM = 10 mm²
• Nennquerschnitt Aluminium, SE = 25 mm²
• Anschlussgewindemaß (metrisch) = 8
• Werkstoff = Aluminium
• Geeignet für Al/St-Seile = nein
• Längsdicht = nein
• Kennziffer = 10
• Anzahl der Befestigungslöcher = 1
• Hülsenform = lang
• Farbe = NA
• Isoliert = nein
• Vorgefüllt mit Dichtmasse = ja
• Entspricht DIN = nein
