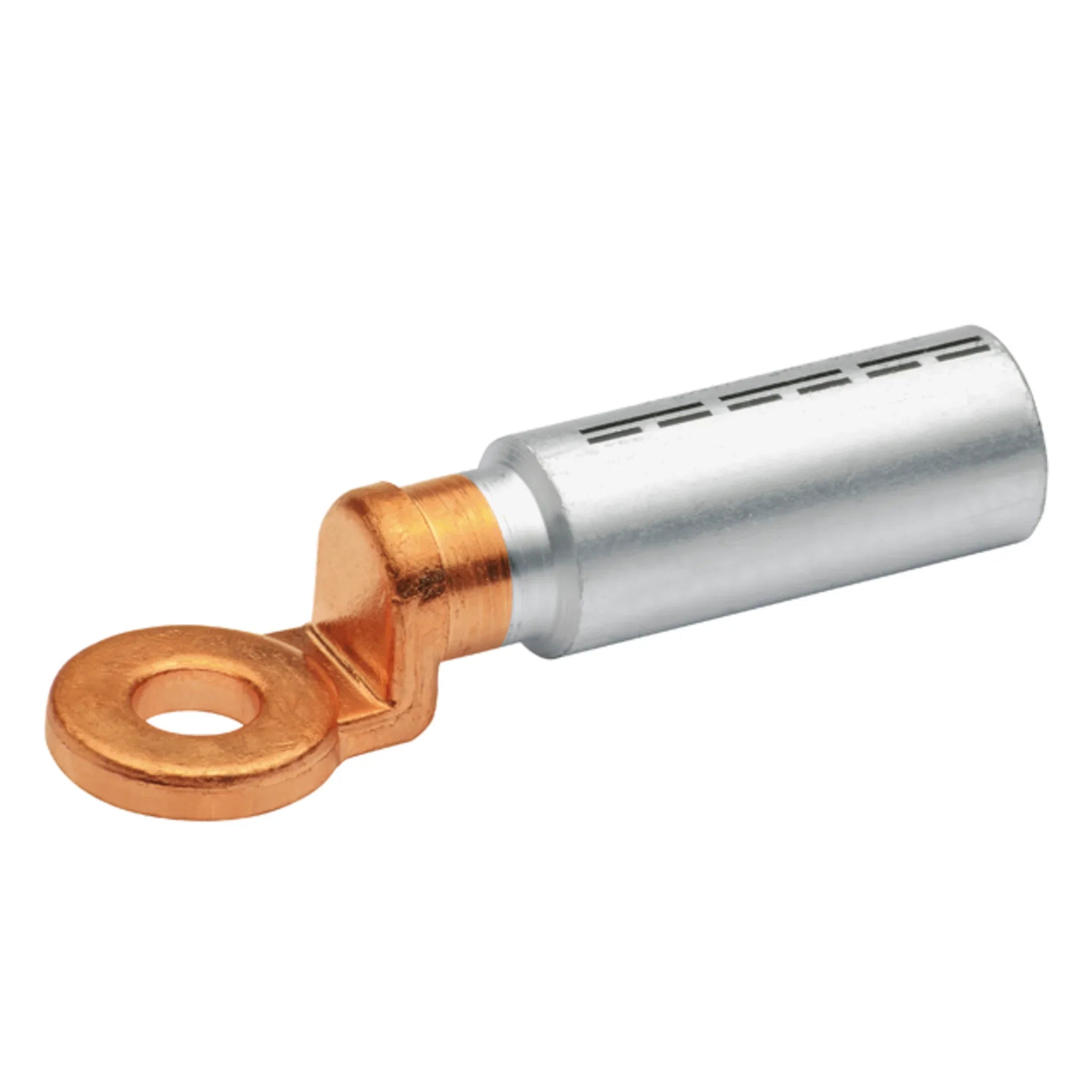

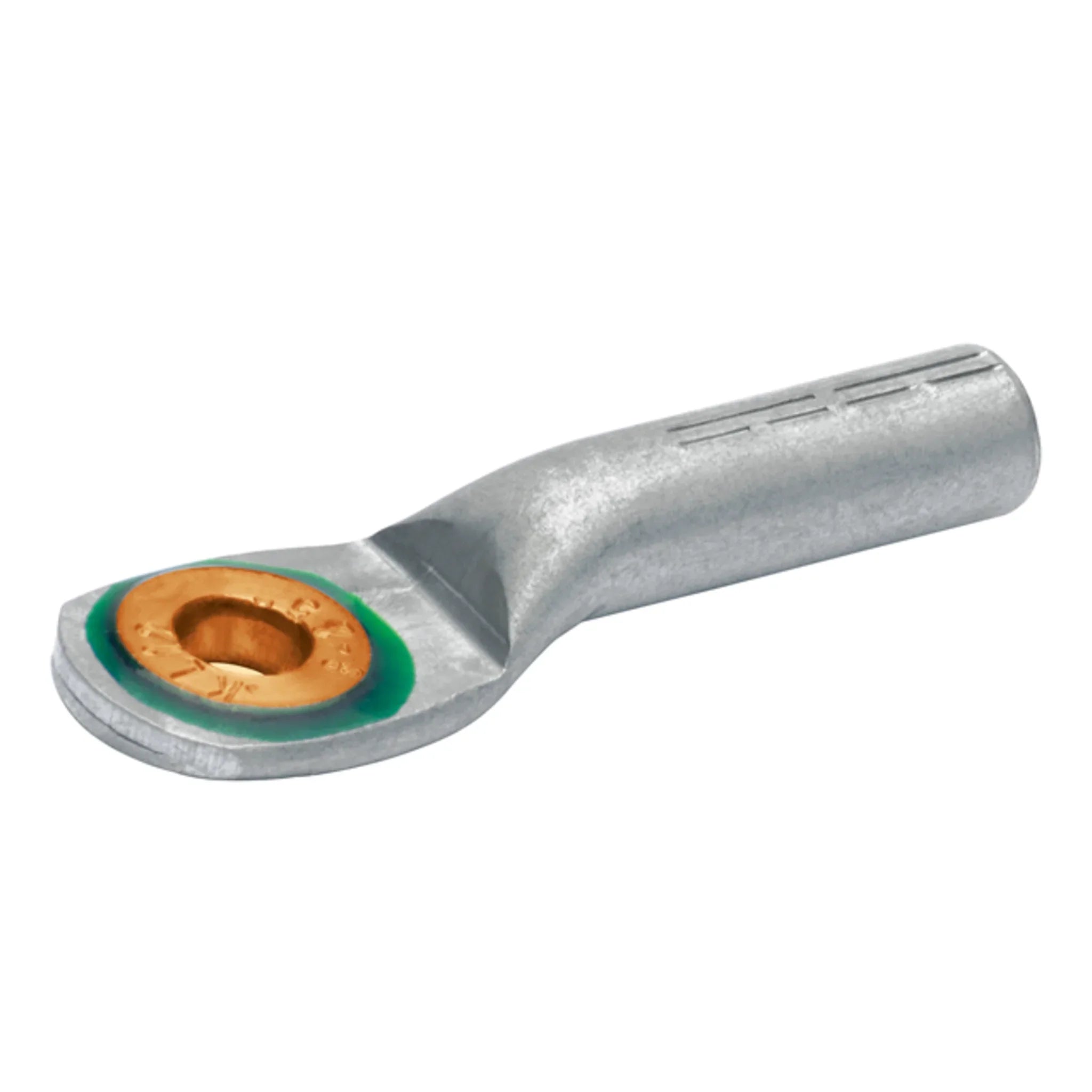

Presskabelschuh DIN 46329 Aluminium mit Cu-Auge, 16–400 mm²

Aluminiumleiter direkt auf eine Kupferschiene zu schrauben, führt in feuchter Umgebung zu Kontaktkorrosion. Dieser Presskabelschuh löst das Problem konstruktiv: Der Rohrteil aus E-Aluminium nimmt den Leiter auf, das aufgesetzte Cu-Auge stellt die Schraubverbindung her.

Nutzen

• Cu-Auge im Anschraubbereich trennt Aluminium und Kupferschiene an der Schraubstelle voneinander.
• Werkseitig mit Kontaktfett gefüllt, das beim Pressen die Oxidschicht aufbricht.
• Rohrabmessung nach DIN 46329, mit Kennziffer zur eindeutigen Werkzeugzuordnung und Pressmarkierungen.
• Geeignet für rundgedrückte Sektorleiter und für Al/St-Seile, in RM/SM und SE-Ausführung.
• Auch längswasserdicht erhältlich, wenn die Verbindung gegen eindringende Feuchtigkeit gesperrt werden muss.

Anwendung

Der Kabelschuh ist für zugentlastete Verbindungen von Aluminiumleitern nach DIN EN 60228 und Aluminiumseilen nach DIN EN 50182 vorgesehen und wird bevorzugt in feuchten Räumen auf Kupferschienen verschraubt. Setzen Sie die Pressungen entlang der aufgedruckten Markierungen und wählen Sie die Sechskantmatrize strikt nach der Kennziffer — bei Aluminium entscheidet der richtige Pressdruck über die Gasdichtheit der Verbindung. Beachten Sie bei der Auswahl, dass für rund- und sektorförmige Leiter unterschiedliche Nennquerschnitte gelten: Die RM/SM-Reihe deckt 16 bis 400 mm² ab, die SE-Reihe 25 bis 300 mm². Das Anschlussgewinde wählen Sie nach der Bohrung der Schiene aus M8 bis M22.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details. Ein Herstellerdatenblatt ist hinterlegt.

• Querschnittsform = rund/sektorförmig
• Schmale Flanschausführung = nein
• Nennquerschnitt Aluminium, RM/SM = 16 mm²
• Nennquerschnitt Aluminium, SE = 25 mm²
• Anschlussgewindemaß (metrisch) = 8
• Werkstoff = Aluminium
• Geeignet für Al/St-Seile = ja
• Längsdicht = nein
• Kennziffer = 12
• Anzahl der Befestigungslöcher = 1
• Hülsenform = lang
• Isoliert = nein
• Vorgefüllt mit Dichtmasse = ja
• Entspricht DIN = nein
