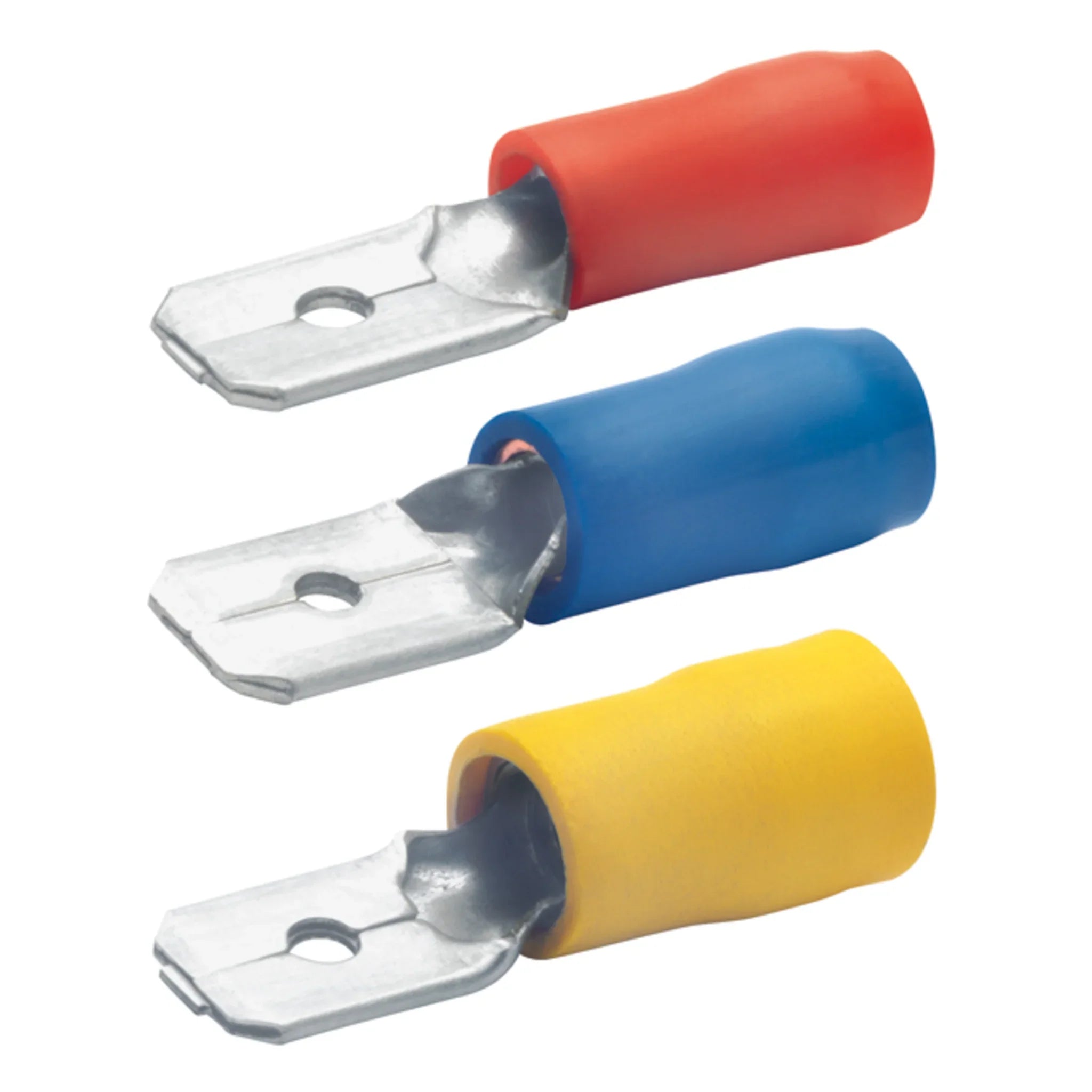

Flachstecker teilisoliert halogenfrei, 0,5–6 mm²

Flachstecker sind die schnelle, wieder lösbare Verbindung zu Schaltern, Relais, Thermostaten und Motorklemmen. Die teilisolierte Ausführung schützt den Crimpbereich mit einem Isolierkragen, während die Steckzunge frei bleibt – so bleibt der Kontakt schmal genug für eng belegte Anschlussleisten.

Nutzen

• Grundkörper aus Messing (CuZn), verzinnt – gute Federwirkung in der Gegenhülse und dauerhaft stabiler Kontakt.
• Teilisoliert: Isolierhülse über dem Pressbereich, Steckzunge unisoliert.
• Halogenfrei und mit querschnittsabhängiger Farbkodierung – Verwechslungen fallen sofort auf.
• Fünf Steckmaße von 2,8x0,5 mm bis 6,3x0,8 mm für die gängigen Gegenkontakte.
• Ausführung ohne Rastnase und ohne Abgriff – reine Steckverbindung ohne Verriegelung.

Anwendung

Diese Flachstecker sind für fein- und feinstdrähtige Leiter ausgelegt, wie sie in Steuer- und Geräteleitungen vorkommen. Wählen Sie zuerst das Steckmaß nach dem Gegenkontakt: 2,8 mm für kleine Signalpfade, 4,8 und 6,3 mm für höhere Ströme – die zulässige Strombelastung steigt mit Querschnitt und Steckmaß. Verpresst wird mit einer Crimpzange, deren Profil für isolierte beziehungsweise teilisolierte Verbinder ausgelegt ist; ein Vierkantprofil für unisolierte Kabelschuhe würde den Isolierkragen zerdrücken. Abisolierlänge so wählen, dass keine Litze aus dem Pressbereich heraussteht. Wo die Verbindung gegen unbeabsichtigtes Abziehen gesichert sein soll, ist eine Ausführung mit Rastnase die bessere Wahl.

Lieferumfang

Geliefert im Karton. Die Stückzahl je Verpackungseinheit richtet sich ebenso wie Querschnitt, Steckmaß und Isolationsfarbe nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
• Maximalstrom (Imax) = 12,75 A
• Halogenfrei = ja
