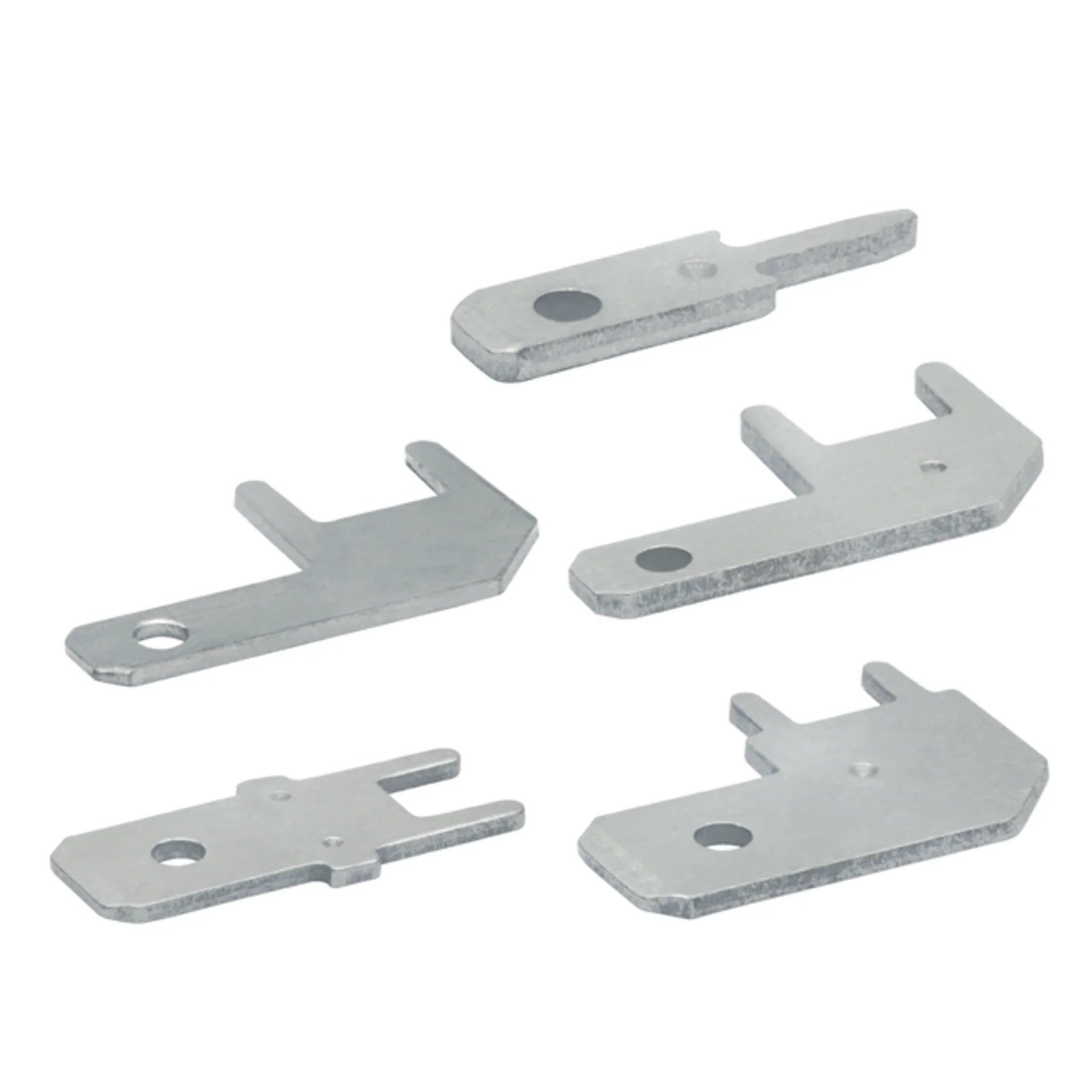

Flachstecker unisoliert Messing verzinnt, Steckmaß 2,8–6,3 mm

Flachstecker sind die Standard-Schnittstelle für lösbare Geräteanschlüsse an Schaltern, Relais, Motoren und Heizelementen. Diese unisolierte Ausführung aus verzinntem Messing ist im Steckbereich nach DIN 46244 bemaßt und passt damit zu handelsüblichen Flachsteckhülsen gleicher Breite. Angeboten werden die Steckmaße von 2,8 x 0,8 bis 6,3 x 0,8 mm.

Nutzen

• Maße im Steckbereich nach DIN 46244: passt zu Flachsteckhülsen gleicher Breite unabhängig vom Fabrikat.
• Werkstoff CuZn (Messing), verzinnt – federnder Steckbereich und lötfreundliche Oberfläche.
• Halogenfreie Ausführung für Anwendungen mit entsprechenden Vorgaben.
• Drei Steckmaße von 2,8 x 0,8 bis 6,3 x 0,8 mm innerhalb einer Serie.
• Ohne Rastnase und ohne Abgriff: schlanke Bauform für dicht belegte Steckfelder.

Anwendung

Die Einlötausführung wird direkt in gedruckte Schaltungen oder Trägerplatten eingelötet und bildet dort einen steckbaren Geräteanschluss; die verzinnte Oberfläche nimmt das Lot gleichmäßig an. Maßgeblich für die Auswahl ist zuerst die Steckbreite: 2,8 mm für Signal- und Steuerstromwege, 4,8 mm als Zwischengröße, 6,3 mm für Lastanschlüsse. Stecker und Hülse müssen im selben Steckmaß ausgeführt sein, sonst leidet die Kontaktkraft. Ohne Rastnase sichert sich die Steckverbindung nicht selbst: Bei Vibrationsbelastung ist eine Ausführung mit Rastnase oder eine zusätzliche mechanische Sicherung vorzuziehen. Prüfen Sie außerdem in den Varianten-Details, ob die gewählte Größe zum Einlöten oder zum Aufcrimpen auf einen Leiter vorgesehen ist.

Lieferumfang

Geliefert werden unisolierte Flachstecker im Karton. Steckmaß und Anschlussart bestimmen Sie über die gewählte Variante; die Stückzahl je Karton steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,8 mm
• Nennquerschnitt = 0 mm²
• Isolation = nicht isoliert
• Farbe der Isolation = NA
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
