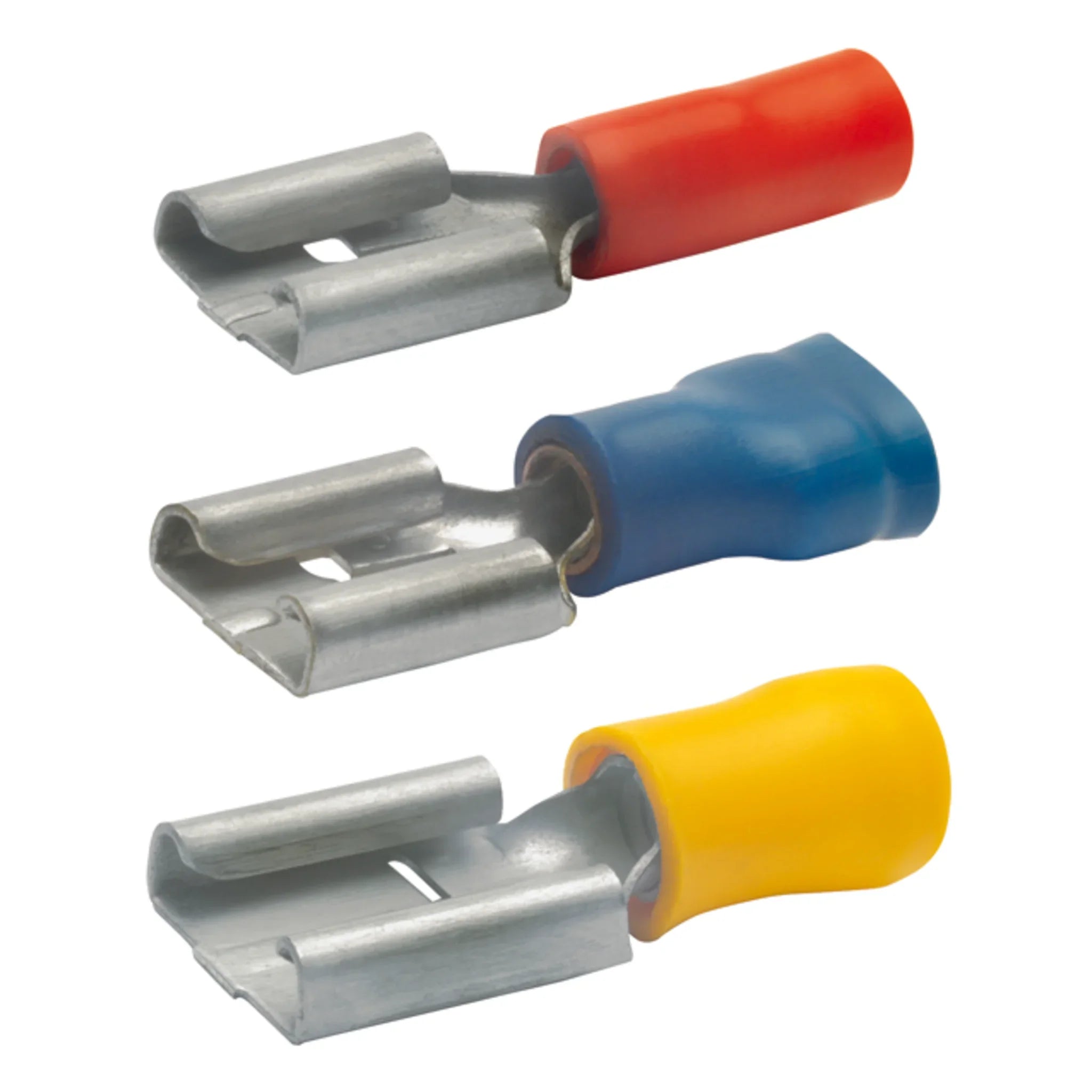

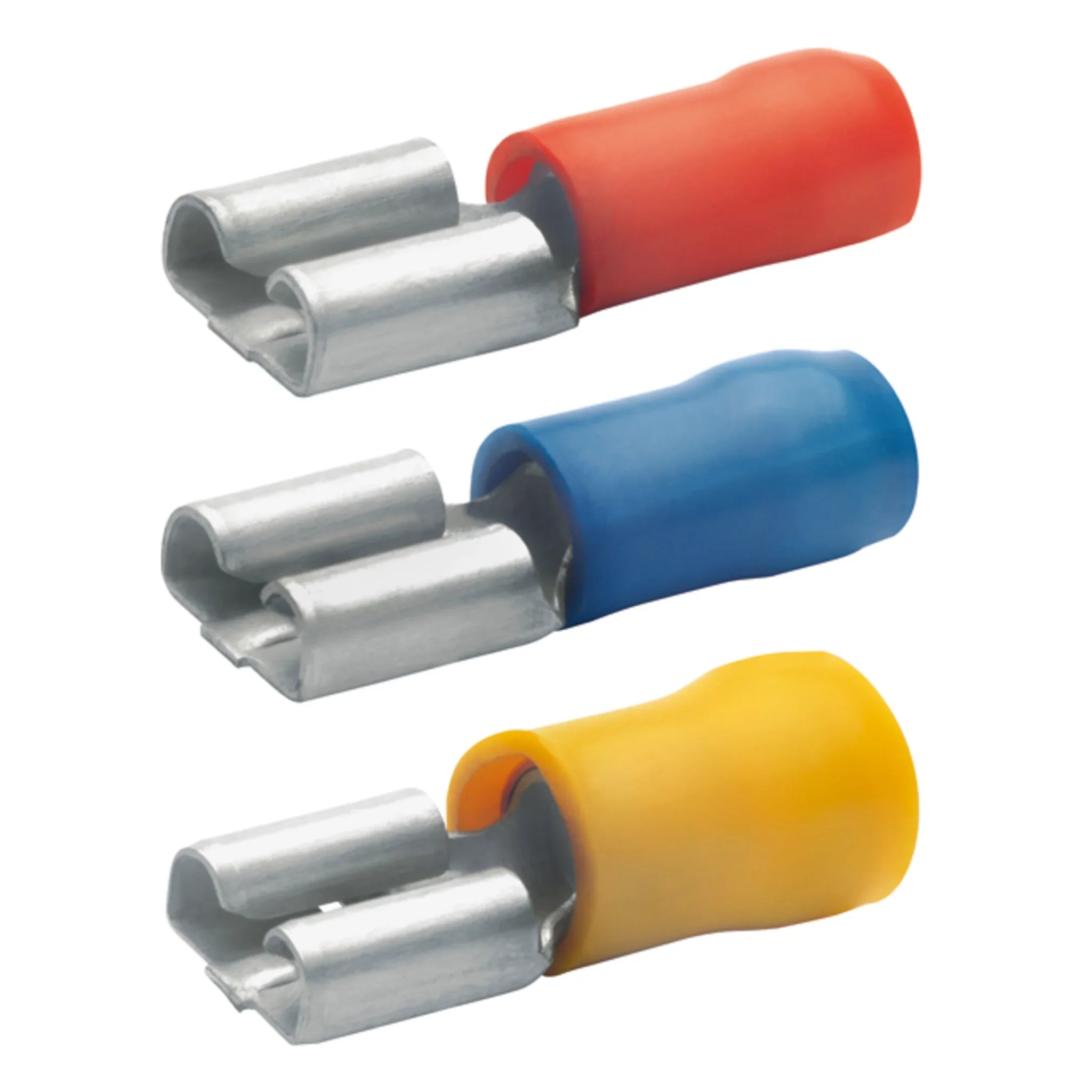

Flachsteckhülse teilisoliert, Steckmaße 2,8–9,5 mm, 0,5–6 mm²

Die Flachsteckhülse ist das Gegenstück zum Flachstecker und sitzt am Leitungsende, das gesteckt wird. Mit sieben Steckmaßen von 2,8x0,5 mm bis 9,5x1,2 mm deckt diese Familie sowohl Signalanschlüsse an Schaltern und Relais als auch stromstarke Anschlüsse an Motoren, Heizungen und Verteilerbrücken ab.

Nutzen

• Teilisolierte Bauform: Isolierkragen über dem Crimpbereich, Kontaktkäfig frei zugänglich.
• Verzinnte Oberfläche für gleichbleibenden Übergangswiderstand auch nach längerer Lagerung.
• Sieben Steckmaße bis 9,5x1,2 mm – auch für große Flachstecker, die viele Programme nicht mehr abdecken.
• Ausführung ohne Rastnase und ohne Abgriff, also ohne Verriegelung und ohne Parallelabgriff.
• Maximalstrom je nach Querschnitt zwischen 12,75 A und 25,5 A.

Anwendung

Entscheidend bei der Auswahl ist das Steckmaß des Gegenkontakts – Breite und Dicke der Steckzunge müssen exakt passen, sonst wird der Kontaktdruck zu gering oder die Hülse beim Aufstecken aufgeweitet. Danach richten Sie sich nach dem Leiterquerschnitt und der Strombelastung. Verarbeitet wird mit einer Crimpzange für isolierte und teilisolierte Verbinder; der Isolierkragen darf beim Pressen nicht einreißen. Für fein- und feinstdrähtige Leiter ist die Hülse ausgelegt, massive Leiter gehören nicht in diesen Kontakt. Wo mehrere Stecker eng nebeneinanderliegen oder Berührungsschutz gefordert ist, wählen Sie besser eine vollisolierte Ausführung.

Lieferumfang

Geliefert im Karton. Steckmaß, Querschnitt, Bauform und Stückzahl je Verpackungseinheit unterscheiden sich je nach gewählter Variante und stehen in den Varianten-Details.

• Ausführung = Hülse
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyvinylchlorid (PVC)
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
• Maximalstrom (Imax) = 12,75 A
• Halogenfrei = ja
