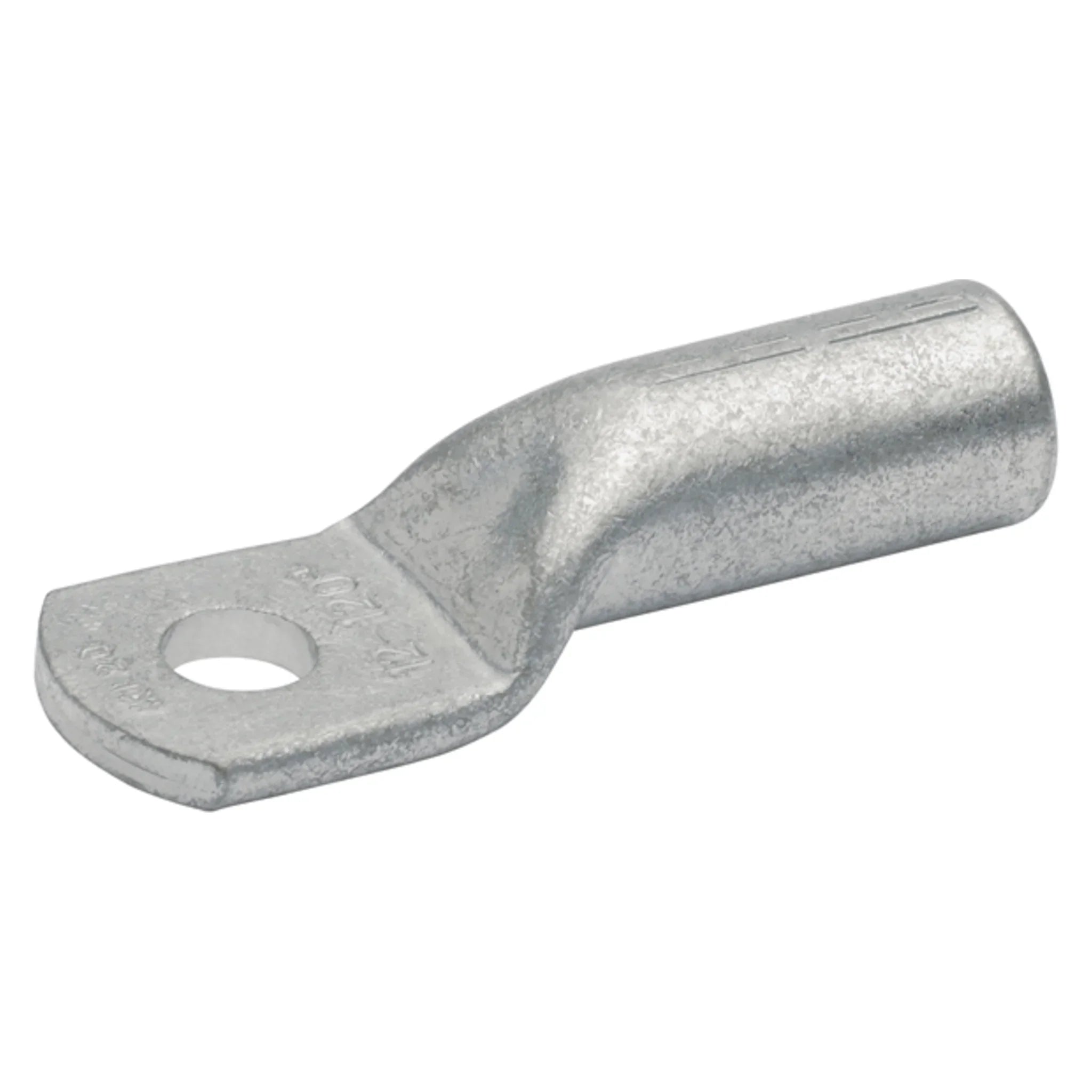

Presskabelschuh DIN 46235 verzinnt, 6–1000 mm²

Der Presskabelschuh nach DIN 46235 stellt die Verbindung zwischen Kupferrundleiter und Schraubanschluss her und deckt dabei einen ungewöhnlich weiten Bereich von 6 bis 1000 mm² ab. Geglühtes Kupfer nach EN 13600 sorgt für ein gleichmäßiges Fließverhalten beim Verpressen, die präzise bearbeitete Hülsenöffnung erleichtert das Einführen des Leiters.

Nutzen

• Kennziffer auf jedem Kabelschuh, damit Pressform und Presswerkzeug eindeutig zugeordnet werden können.
• Pressmarkierungen zeigen Lage und Anzahl der Pressungen an und machen die Verarbeitung prüfbar.
• Geglühtes Material für gleichmäßige Verpressung und optimale Materialeigenschaften.
• Galvanisch verzinnt als Korrosionsschutz an der Anschlussstelle.
• Anschlussgewinde von M5 bis M20, damit von der Verteilerklemme bis zur Sammelschiene alles bedient wird.

Anwendung

Verarbeitet wird mit Sechskant- oder Kerbpressung, je nach Werkzeug und Kennziffer. Der Leiter wird auf Hülsenlänge abisoliert, bis zum Anschlag eingeschoben und in der von den Pressmarkierungen vorgegebenen Reihenfolge verpresst. Die Familie eignet sich für Rundleiter zum Beispiel nach VDE 0295 Klasse 1, 2, 5 und 6 sowie für rundgedrückte mehrdrähtige Sektorleiter; bei Sektorleitern ist das Rundpressen des Leiterendes vor dem Einführen zwingend. Für die Auswahl brauchen Sie drei Angaben: Leiterquerschnitt, Bolzenmaß der Anschlussstelle und die Kennziffer des vorhandenen Presswerkzeugs. Kontrollieren Sie insbesondere bei den großen Querschnitten, ob Ihr Pressgerät die erforderliche Presskraft und den passenden Einsatz bereitstellt.

Lieferumfang

Geliefert wird im Karton (CT) beziehungsweise bei großen Querschnitten als Einzelstück. Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 5
• Nennquerschnitt = 6 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
