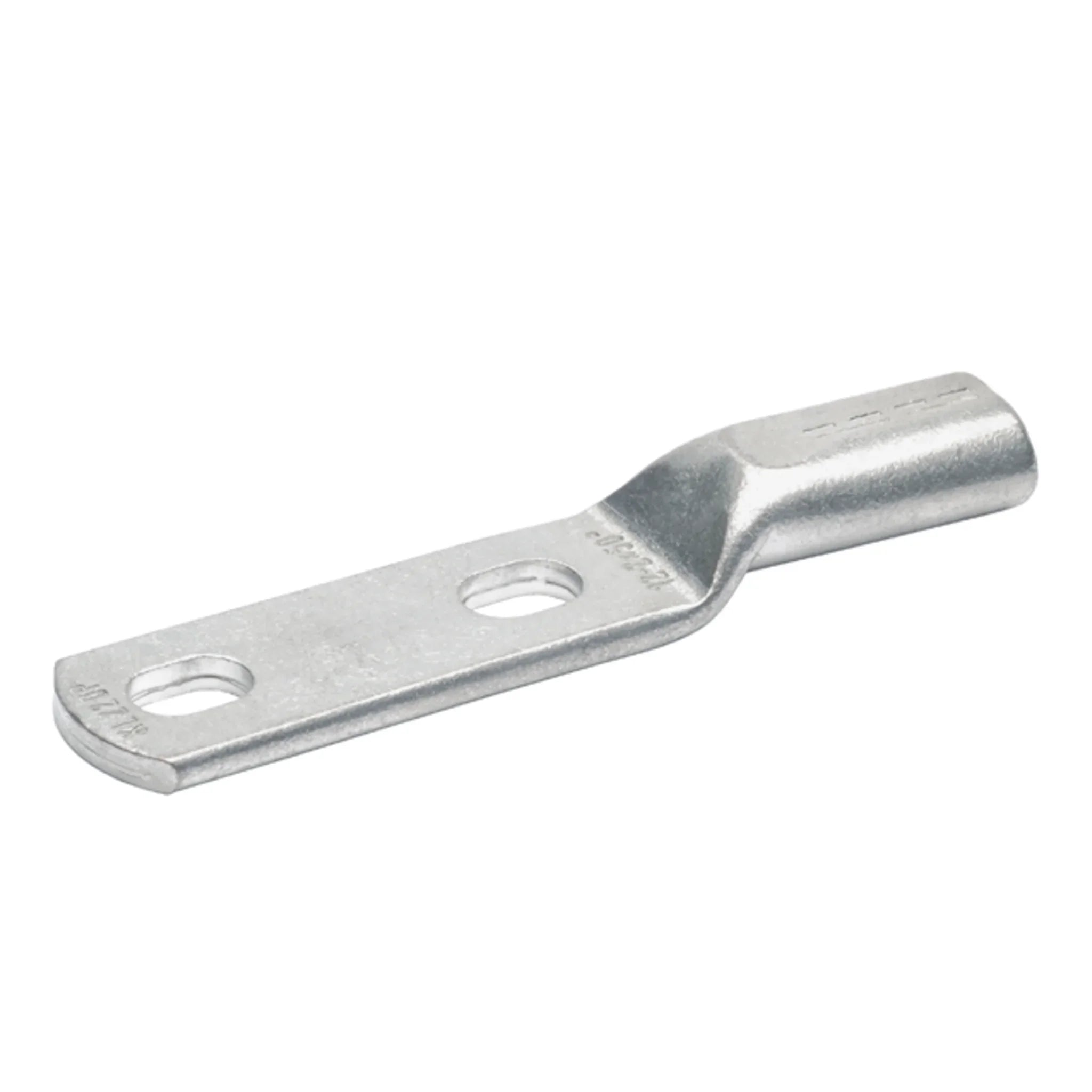

Presskabelschuh mit 2 Langlöchern M12, 50–240 mm²

Der Doppelpresskabelschuh nimmt zwei mehrdrähtige Kabel auf und führt sie über eine gemeinsame, plane Anschlussfahne mit zwei Langlöchern auf die Schiene. Das erspart einen zweiten Anschlusspunkt, wenn die Sammelschiene keinen weiteren Platz mehr hergibt.

Nutzen

• Zwei Langlöcher M12 gleichen Bohrbildtoleranzen an der Schiene aus und erleichtern das Ausrichten.
• Plane Auflagefläche durch spezielle Stanztechnik hält den Übergangswiderstand zur Schiene niedrig.
• Geglühtes Kupfer nach EN 13600 fließt beim Verpressen gleichmäßig und ergibt eine gasdichte Kontaktzone.
• Präzise Endenbearbeitung des Schaftes erleichtert das Einführen der Leiter.
• Galvanische Verzinnung schützt Auflagefläche und Presszone dauerhaft gegen Korrosion.

Anwendung

Der Kabelschuh gehört an Sammelschienen, Trafo- und Generatoranschlüsse, an denen zwei parallel geführte Kabel auf einen Anschlusspunkt zusammenlaufen. Zulässig sind mehrdrähtige Rundleiter nach VDE 0295 Klasse 2; die Auswahl treffen Sie über den Nennquerschnitt, die Kennziffer auf dem Schaft weist dann den passenden Sechskant-Presseinsatz aus. Verpressen Sie beide Schäfte mit einer hydraulischen Presse und der in der Presstabelle angegebenen Anzahl Pressungen und achten Sie darauf, dass beide Leiter bis zum Anschlag eingeschoben sind. Beim Verschrauben zählen Bohrbild und das von der Schienenkonstruktion vorgegebene Anzugsdrehmoment, die Langlöcher bieten dafür etwas Ausgleich. Isoliert wird die Presszone bauseits, üblicherweise mit Schrumpfschlauch.

Lieferumfang

Geliefert wird der Presskabelschuh im Karton. Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 12
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 2
• Kennziffer = 22
• Nennquerschnitt = 50 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
