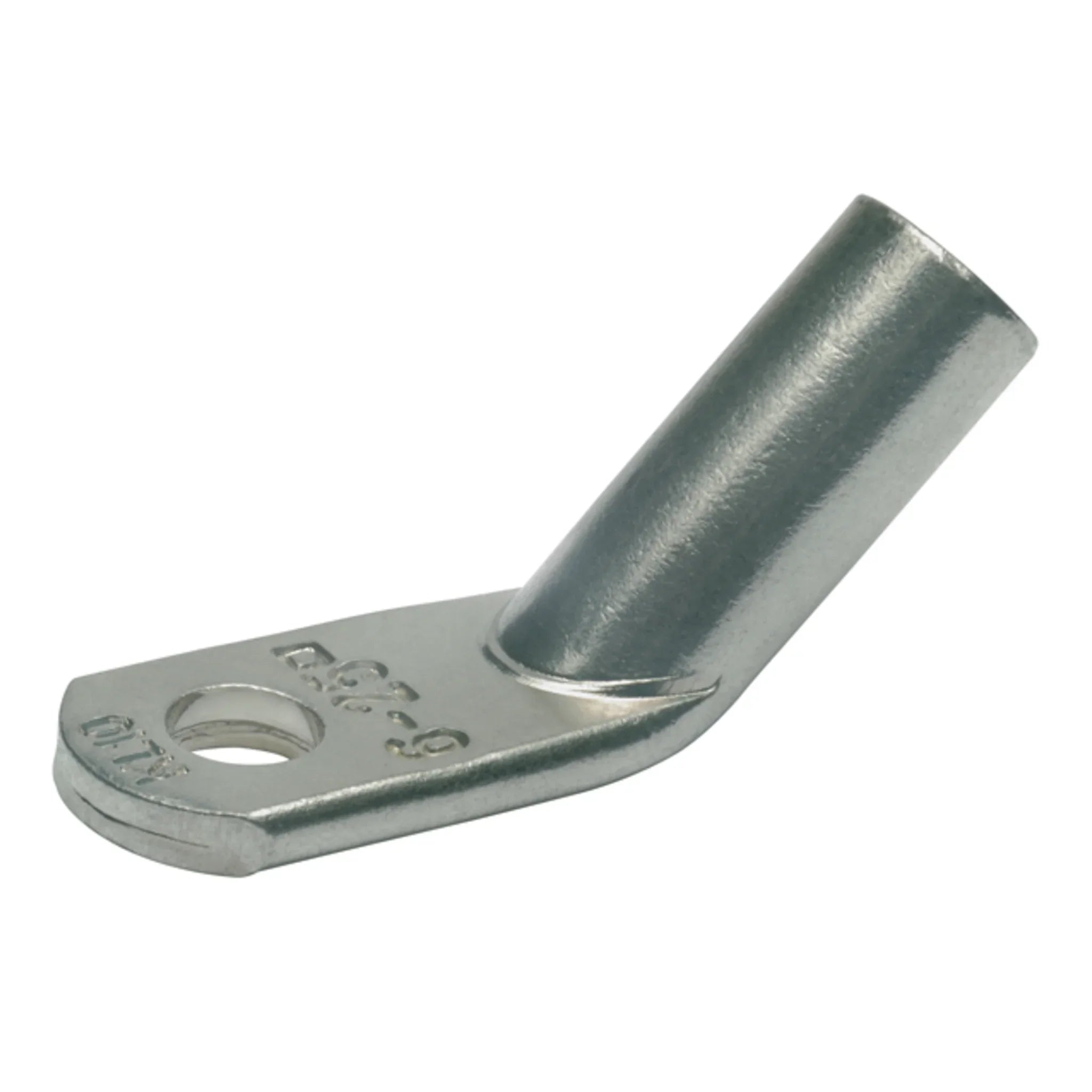

Presskabelschuh 45° gewinkelt DIN 46235 blank, 70–150 mm²

Der 45°-Presskabelschuh führt das Kabel schräg an die Anschlussstelle heran und spart damit den Biegeradius, der bei geraden Schuhen vor der Schiene nötig wäre. Entscheidend ist die plane Auflagefläche: Sie entsteht durch ein spezielles Winkelprägeverfahren, sodass die Lasche trotz Abwinklung vollflächig auf der Schiene aufliegt. Rohrabmessung nach DIN 46235, Anschluss M10, Werkstoff Kupfer gemäß EN 13600.

Nutzen

• 45°-Abgang schafft Platz in beengten Schaltanlagen und vermeidet Zwangsbiegungen am Kabelende.
• Plane Auflagefläche durch Winkelprägeverfahren — voller Kontakt zur Schiene statt punktueller Auflage.
• Kennziffer auf dem Schuh ordnet Pressform und Werkzeug eindeutig zu.
• Pressmarkierungen geben Lage und Anzahl der Pressungen vor, geglühtes Material sorgt für gleichmäßigen Materialfluss.
• Präzise Endenbearbeitung des Rohrteils erleichtert das Einführen des Leiters.

Anwendung

Der Schuh ist für Rundleiter nach VDE 0295 Klasse 1, 2, 5 und 6 sowie für rundgedrückte mehrdrähtige Sektorleiter ausgelegt und damit im Verteilerbau, an Trafo- und Schienenanschlüssen sowie in Niederspannungshauptverteilungen zu Hause. Ablängen, abmanteln, Leiter bis zum Anschlag einführen — dann mit Sechskantpressung und der über die Kennziffer bestimmten Pressform verpressen; die Anzahl der Pressungen entnehmen Sie den Markierungen. Sektorleiter sind vorher rundzudrücken. Achten Sie bei der Auswahl auf die Ausrichtung des Abgangs im eingebauten Zustand: Ein 45°-Schuh legt die Kabelführung fest, ein nachträgliches Verdrehen der verpressten Verbindung ist nicht zulässig. Die Ausführung ist blank; an Anschlussstellen mit erhöhter Korrosionsbelastung ist die Kontaktstelle entsprechend zu schützen.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 10
• Anschlusswinkel = 45°
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 16
• Nennquerschnitt = 70 mm²
• Oberflächenschutz = blank
• Kennfarbe = ohne
