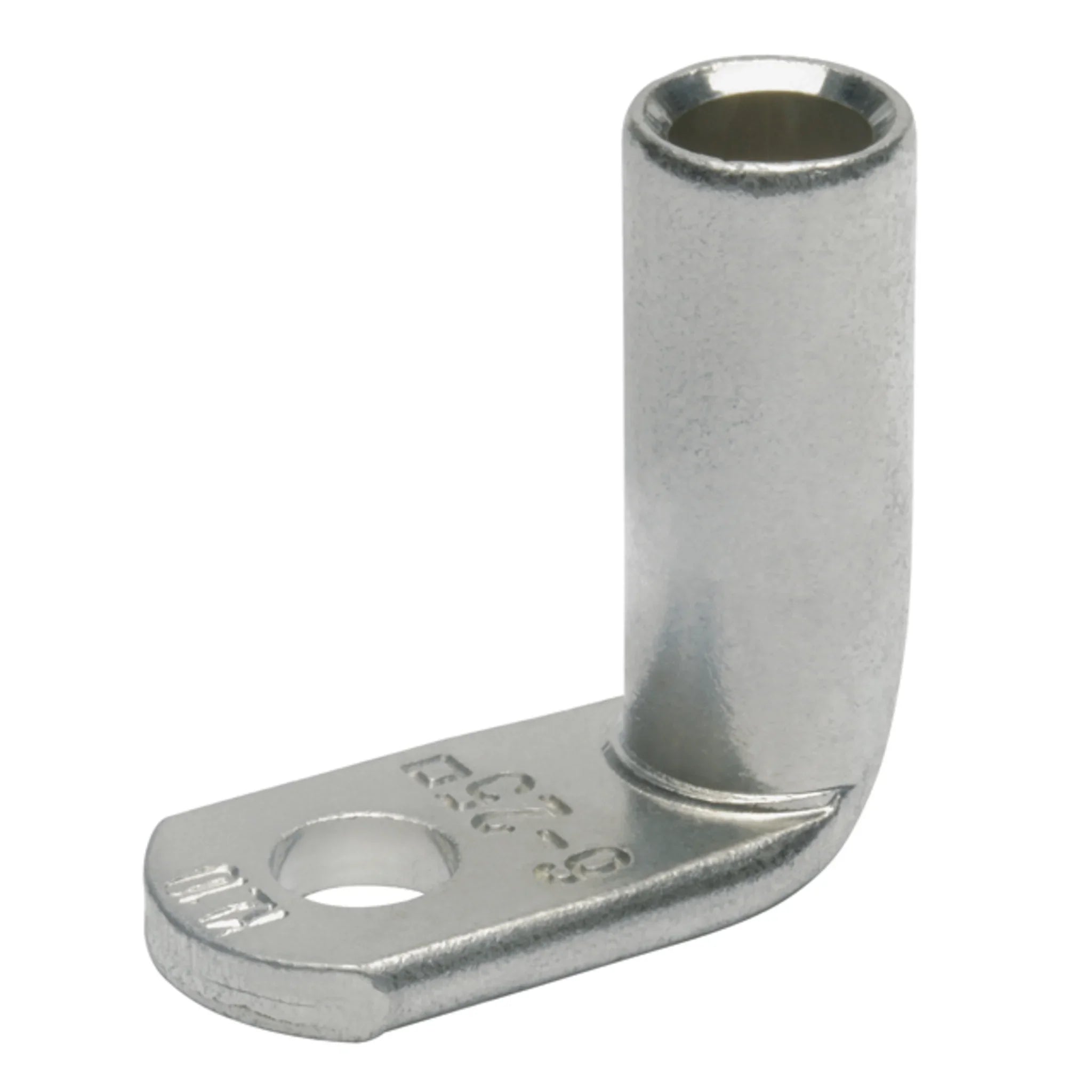

Presskabelschuh 90° DIN 46235 mit Kennziffer, 6–240 mm²

Wenn das Kabel seitlich in den Anschlussraum kommt, der Bolzen aber senkrecht dazu steht, spart der 90°-Winkelkabelschuh den Biegeradius und damit Platz im Schrank. Die Anschlussfahne wird durch ein spezielles Winkelprägeverfahren umgeformt und bleibt dabei plan, sodass die Auflagefläche vollflächig auf der Schiene liegt. Das ist entscheidend für einen niedrigen und stabilen Übergangswiderstand.

Nutzen

• Rohrabmessung nach DIN 46235, dadurch Pressform und Presskraft eindeutig über die aufgedruckte Kennziffer zuzuordnen.
• Plane Auflagefläche trotz 90°-Abwinklung, also keine punktuelle Auflage und kein Verspannen der Schraubverbindung.
• Pressmarkierungen auf dem Rohr zeigen Lage und Anzahl der Pressungen an, die präzise bearbeiteten Rohrenden erleichtern das Einführen des Leiters bis zum Anschlag.
• Geglühtes Kupfer nach EN 13600 verformt sich beim Verpressen gleichmäßig und reißt nicht am Rohrmund.
• Wahlweise galvanisch verzinnt als Korrosionsschutz oder blank für Anwendungen ohne Zinnauflage.

Anwendung

Einsatzbereich sind Schaltanlagen, Verteilungen und Motoranschlusskästen mit beengten Verhältnissen. Der Kabelschuh ist für Rundleiter nach VDE 0295 Klasse 1, 2, 5 und 6 sowie für rundgedrückte mehrdrähtige Sektorleiter freigegeben, deckt also sowohl massive und mehrdrähtige als auch feindrähtige Leiter ab. Vor dem Verpressen prüfen Sie, ob Ihr Presswerkzeug die Kennziffer der gewählten Variante abdeckt: Sechskantpressen unterscheiden sich in der Matrizenreihe, und eine falsche Form verdichtet den Leiter entweder zu wenig oder quetscht das Rohr. Bolzenmaße von M5 bis M20 stehen zur Verfügung; wählen Sie das Gewinde nach dem Anschlussbolzen und nicht nach dem Leiterquerschnitt, beide hängen nicht zwingend zusammen.

Lieferumfang

Geliefert im Karton. Querschnitt, Anschlussgewinde, Ausführung und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 90°
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 5
• Nennquerschnitt = 6 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
