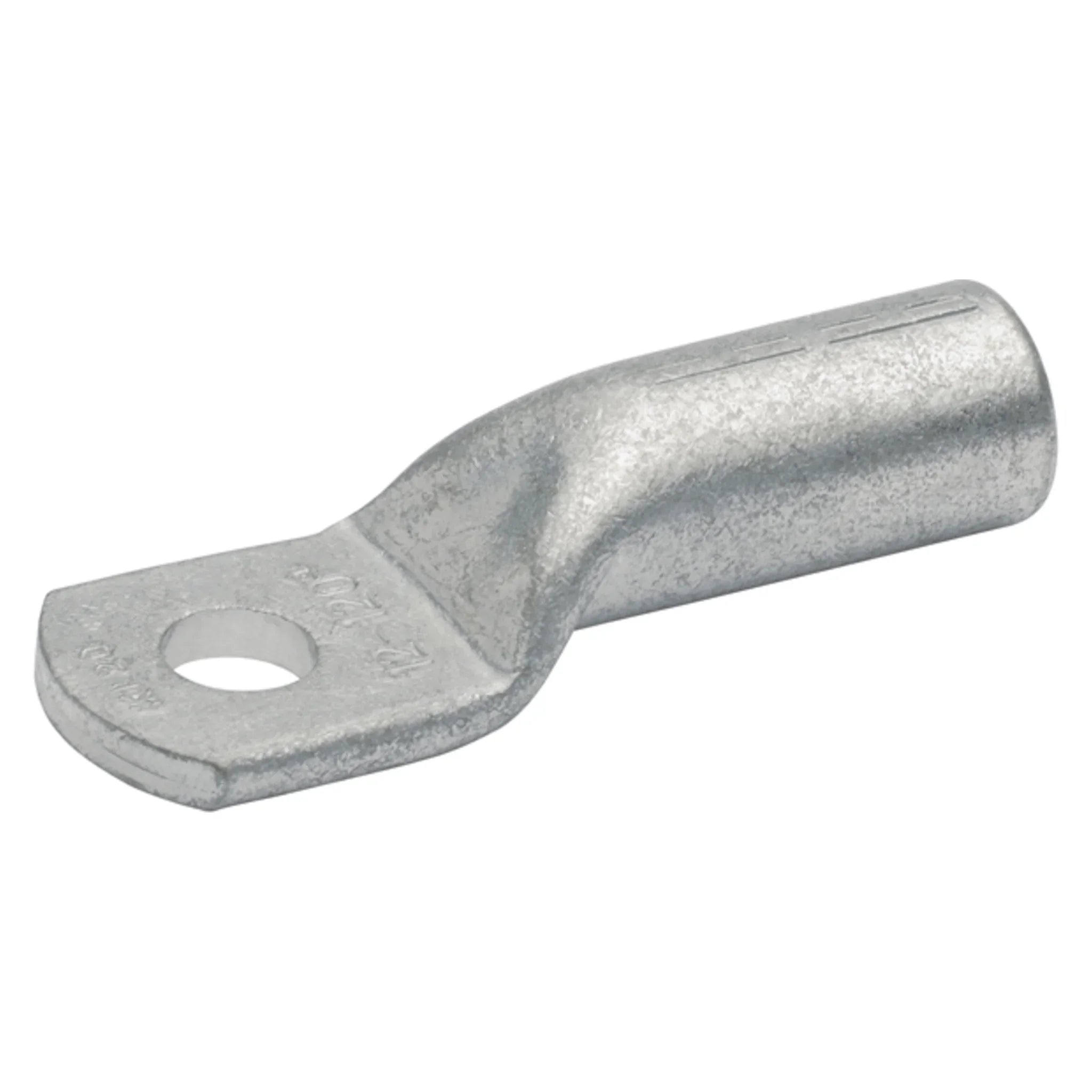

Presskabelschuh DIN 46235 blank für Rundleiter, 16–300 mm²

Der Presskabelschuh nach DIN 46235 ist der Standardanschluss für Kupferleiter an Schienen, Trennklemmen und Leistungsschaltern. Blankes, geglühtes Kupfer fließt beim Verpressen gleichmäßig um den Leiter und ergibt eine gasdichte, mechanisch feste Verbindung, die über die gesamte Lebensdauer der Anlage wartungsfrei bleibt.

Nutzen

• Nach DIN 46235 gefertigt – Rohrinnendurchmesser, Laschenmaße und Bohrung sind genormt.
• Eingeprägte Kennziffer für die eindeutige Zuordnung von Presswerkzeug und Pressform.
• Pressmarkierungen auf dem Rohr zeigen, wo und wie oft gepresst wird.
• Für Rundleiter nach VDE 0295 Klasse 1, 2, 5 und 6 sowie für rundgedrückte mehrdrähtige Sektorleiter.
• Präzise bearbeitete Rohrenden erleichtern das Einführen des Leiters ohne Aufspreizen der Litzen.

Anwendung

Vor dem Verpressen wird der Leiter auf Rohrlänge abisoliert und vollständig bis zum Anschlag eingeschoben – im Sichtbereich am Übergang zur Lasche darf keine Litze fehlen. Gepresst wird mit hydraulischem oder Akku-Presswerkzeug und der Pressform, die zur eingeprägten Kennziffer gehört; die Pressmarkierungen geben die Reihenfolge vor. Die blanke Ausführung ist für trockene Innenräume und Schaltanlagen gedacht; wo Feuchtigkeit, Schwefel- oder Salzbelastung auftritt, wählen Sie besser eine verzinnte Variante. Das Bolzengewinde von M8 bis M20 richtet sich nach der Anschlussstelle, nicht nach dem Leiterquerschnitt – beide Maße werden getrennt gewählt.

Lieferumfang

Geliefert im Karton. Querschnitt, Bolzengewinde, Kennziffer und die Stückzahl je Verpackungseinheit unterscheiden sich je nach gewählter Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 8
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 8
• Nennquerschnitt = 16 mm²
• Oberflächenschutz = blank
• Kennfarbe = ohne
