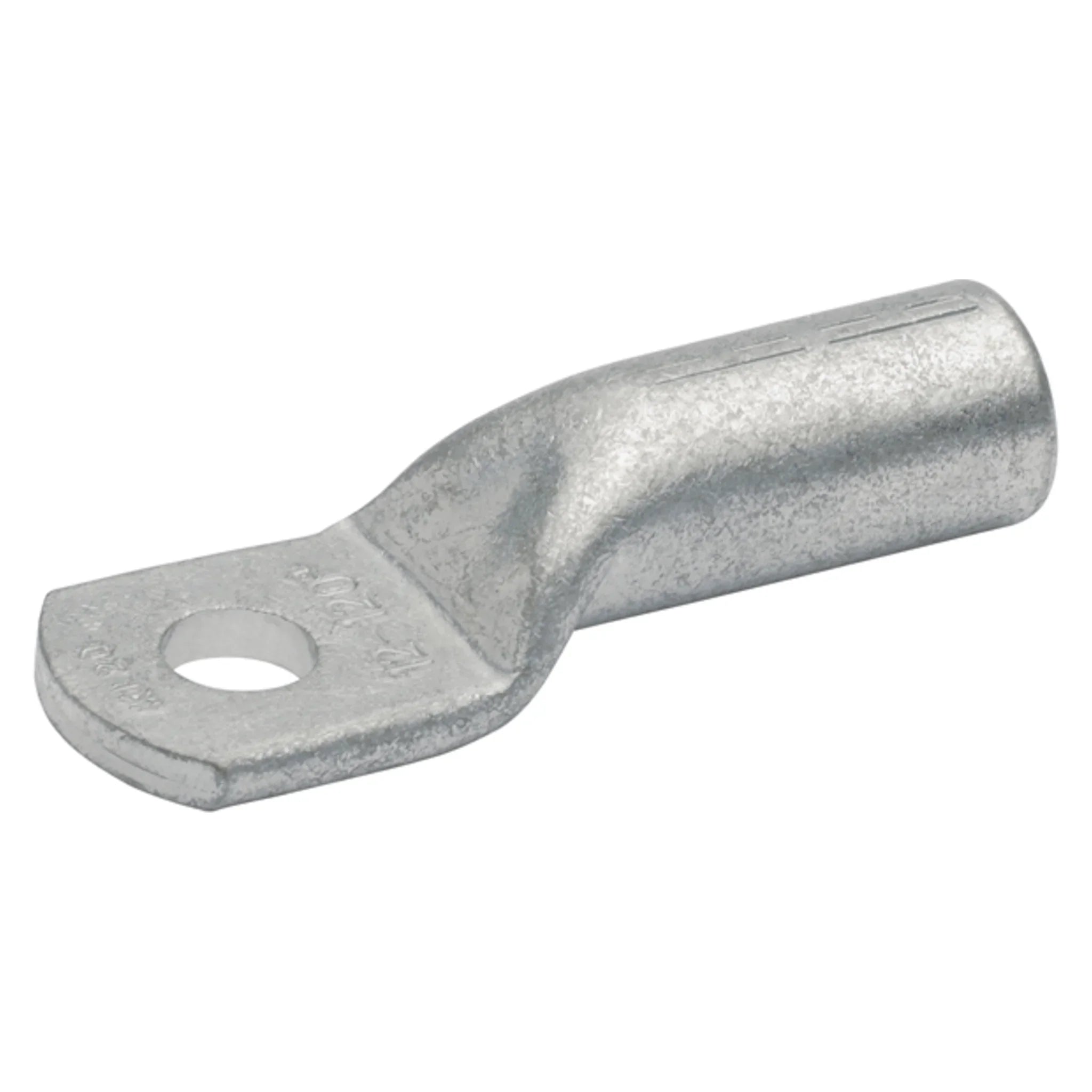

Presskabelschuh DIN 46235 für Großquerschnitte, 50–625 mm²

Für Einspeisungen und Hauptleitungen jenseits von 50 mm² braucht es Kabelschuhe, die sowohl Rundleiter als auch rundgedrückte Sektorleiter sauber aufnehmen. Diese Presskabelschuhe nach DIN 46235 decken den Bereich bis 625 mm² ab, sind über die Kennziffer eindeutig einem Presseinsatz zugeordnet und tragen Pressmarkierungen für die richtige Anzahl und Lage der Pressungen.

Nutzen

• Für Rundleiter nach VDE 0295 Klasse 1, 2, 5 und 6 sowie für rundgedrückte mehrdrähtige Sektorleiter.
• Pressmarkierungen auf dem Schaft zeigen, wo und wie oft zu verpressen ist.
• Geglühtes Kupfer nach EN 13600 sorgt für gleichmäßigen Materialfluss beim Verpressen.
• Präzise Endenbearbeitung erleichtert die Kabeleinführung auch bei großen Querschnitten.
• Kennziffer zur eindeutigen Werkzeugzuordnung: kein Suchen im Einsatzkoffer.

Anwendung

In diesem Querschnittsbereich wird hydraulisch gepresst, meist mit Sechskant- oder Kerbeinsätzen; die Kennziffer auf dem Kabelschuh nennt den zugehörigen Einsatz. Sektorleiter müssen vor dem Einführen rundgedrückt werden, sonst füllt der Leiter den Rohrteil nicht gleichmäßig aus. Wählen Sie das Bolzenmaß zwischen M10 und M20 nach dem Anschlussbild der Schiene und achten Sie darauf, dass die Auflagefläche nach dem Pressen plan bleibt. Die Oberfläche ist je nach Variante blank oder verzinnt: Blanke Ausführungen sind im trockenen Innenbereich üblich, verzinnte bieten zusätzlichen Korrosionsschutz an der Kontaktfläche. Für Aluminiumleiter ist ein Al- oder Al/Cu-Übergangskabelschuh zu verwenden.

Lieferumfang

Geliefert werden Presskabelschuhe nach DIN 46235 im Karton. Querschnitt, Bolzenmaß, Kennziffer und Oberfläche ergeben sich aus der gewählten Variante; die Stückzahl je Karton steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 16
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 14
• Nennquerschnitt = 50 mm²
• Oberflächenschutz = blank
• Kennfarbe = ohne
