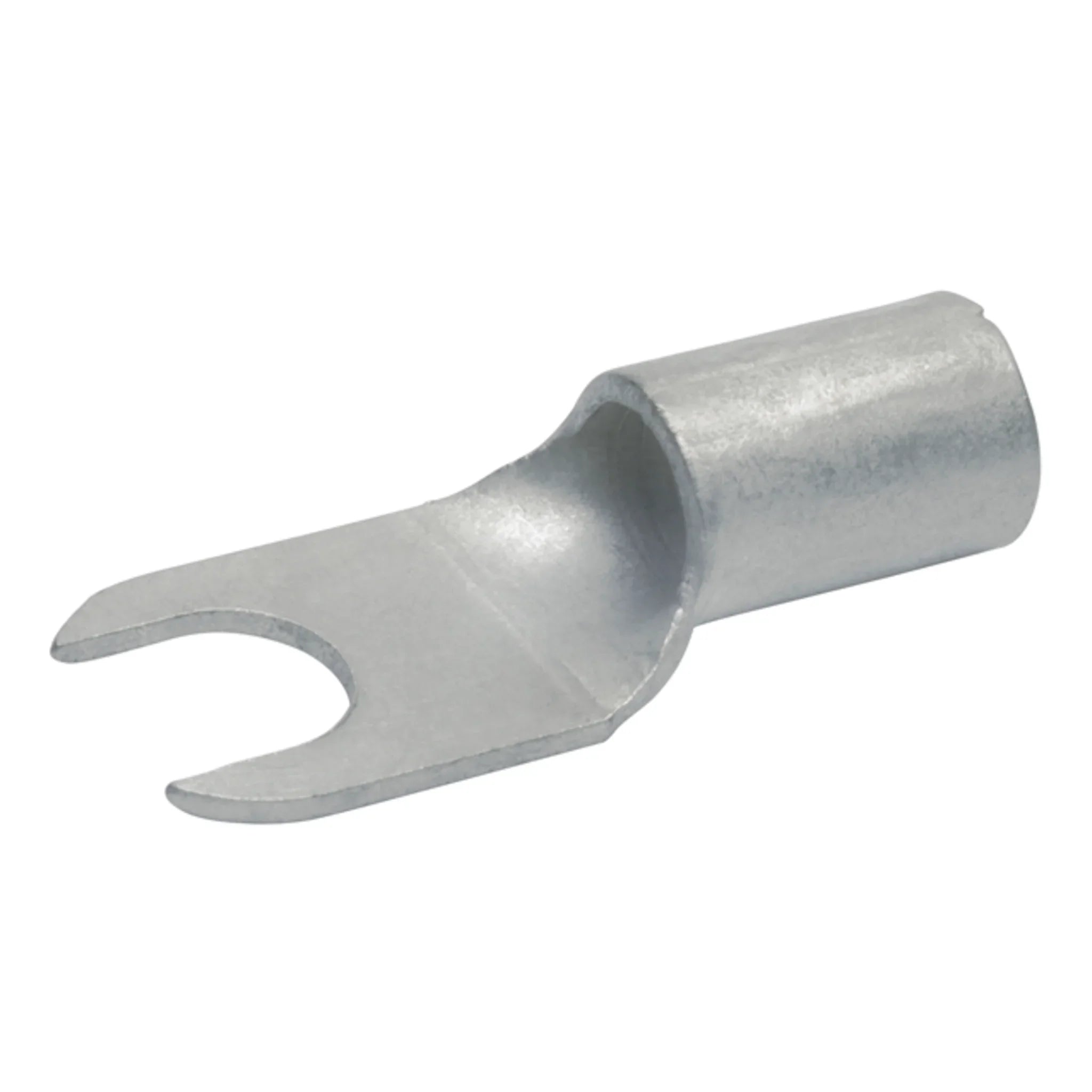

Quetschkabelschuh Gabelform DIN 46234, M3–M6, 0,5–16 mm²

Die Gabelform spart bei Wartung und Umbau Zeit: Die Schraube muss nur gelöst, nicht herausgedreht werden, um den Leiter abzunehmen. An Klemmleisten mit vielen Anschlüssen und an Geräten, die regelmäßig getauscht werden, ist das der praktische Vorteil gegenüber der geschlossenen Ringform.

Nutzen

• Gabelfahne zum direkten Unterschrauben – kein vollständiges Lösen der Schraubverbindung nötig.
• Maße im Leiteranschlussbereich nach DIN 46234, dadurch bekannte Presszuordnung.
• Hartgelöteter Pressbereich: Die Hülse klafft unter dem Crimpdruck nicht auf.
• Rillenprägung in der Presszone für eine größere Kontaktfläche zum Leiter.
• Cu-ETP, galvanisch verzinnt und halogenfrei ausgeführt.

Anwendung

Der Gabelkabelschuh gehört an Reihenklemmen, Motorklemmbretter, Geräteanschlüsse und Steuerungsbaugruppen, deren Anschlussschrauben von M3 bis M6 reichen. Er ist für mehr- und feindrähtige Kupferleiter freigegeben, nicht für Massivleiter – dort setzt der Presskörper nicht sauber auf und die Verbindung bleibt lose. Isolieren Sie auf Hülsenlänge ab, führen Sie die Litze bis zum Anschlag ein und verpressen Sie mit einer Zange, deren Profil zum Querschnitt passt. Wählen Sie das Gewindemaß nach der Anschlussschraube und den Querschnitt nach dem Leiter; beide werden unabhängig voneinander bestimmt. Die Verbindung ist nicht für Zugbeanspruchung freigegeben, und bei vibrationsbelasteten Anschlüssen sollte die Schraube zusätzlich gegen Lösen gesichert werden, weil die offene Gabel formschlüssig nicht gehalten wird.

Lieferumfang

Geliefert werden unisolierte Gabelkabelschuhe im Karton. Querschnitt, Anschlussgewinde und die Stückzahl je Karton richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Flanschform = Gabelform
• Isolation = ohne
• Nennquerschnitt = 0,5..1 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = NA
• Flanschlänge = 6 mm
• Gesamtlänge = 14 mm
• Entspricht DIN = nein
