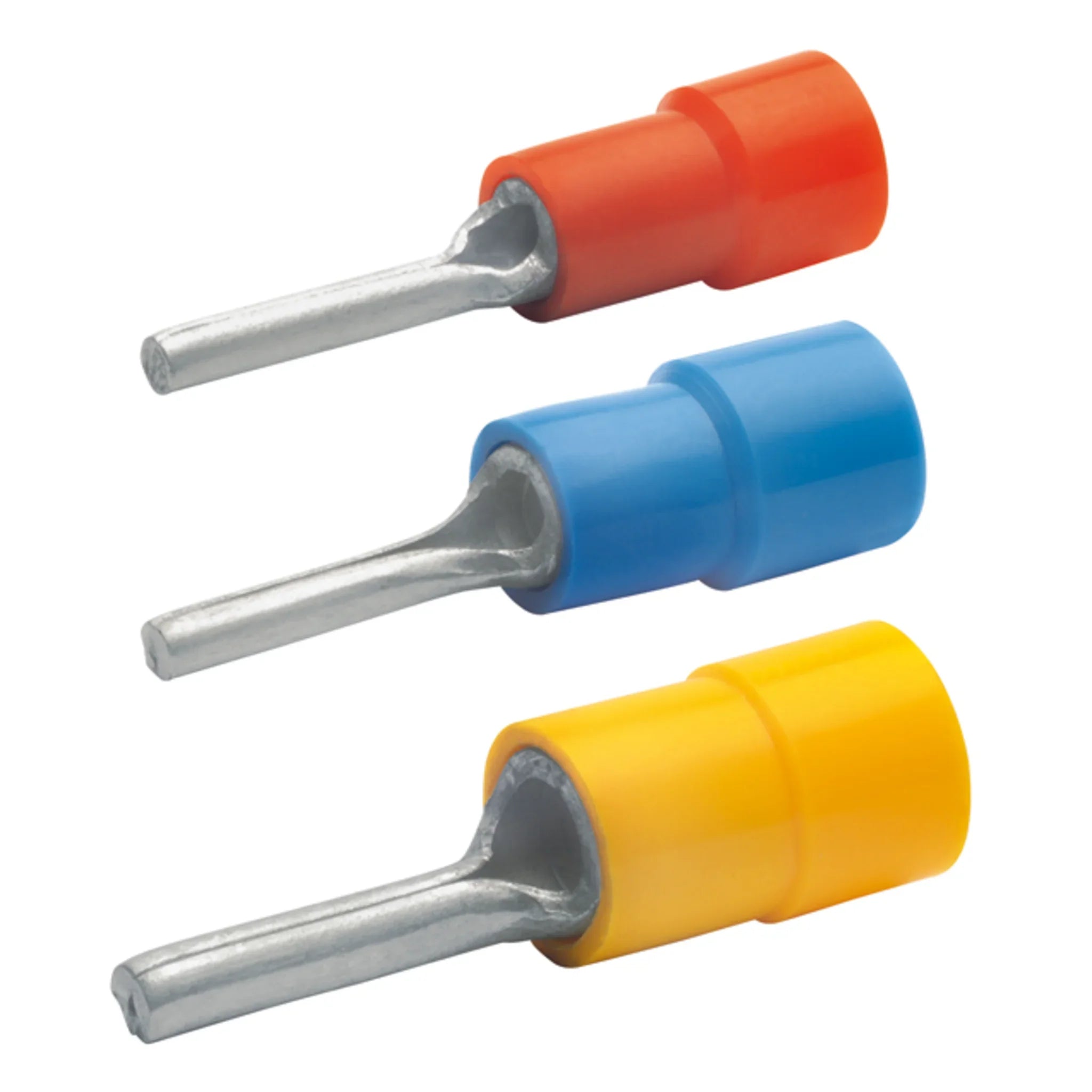

Quetschkabelschuh Stiftform isoliert hartgelötet, 0,1–95 mm²

Der Stiftkabelschuh macht aus einem feindrähtigen Leiter einen formstabilen Stift, der sich in Kasten- und Bügelklemmen genauso sicher klemmen lässt wie ein Massivleiter. Der Pressbereich ist hartgelötet, die Isolierhülse aus Polyamid schützt den Übergang zur Aderisolation.

Nutzen

• Hartgelöteter Pressbereich hält den Stift auch bei hohem Anzugsmoment der Klemmschraube formstabil.
• Aufgeweitete Easy-Entry-Isolierhülse führt die Litze beim Einführen sauber in den Crimpbereich.
• Isolierhülse aus Polyamid, halogenfrei und bis 105 °C temperaturbeständig.
• Querschnittsabhängige Farbkodierung erleichtert die Kontrolle der richtigen Größenwahl.
• Verzinntes Kupfer für stabilen Übergangswiderstand über die Lebensdauer der Klemmstelle.

Anwendung

Vorgesehen ist der Stiftkabelschuh für fein- und feinstdrähtige Rundleiter; für Massivleiter und für Lackdraht ist er nicht ausgelegt. Verpressen Sie mit einer Zange für isolierte Kabelschuhe, bei der Hülse und Leiter getrennte Pressstellen bekommen, und kontrollieren Sie anschließend, ob der Stift mittig sitzt. Der Querschnittsbereich reicht von 0,1 bis 95 mm², die Gesamtlängen von 18 bis 71 mm — wählen Sie die Länge nach der Klemmentiefe, damit der Stift vollständig gefasst wird. Stiftdurchmesser beziehungsweise Stiftbreite unterscheiden sich je Größe und stehen in den Varianten-Details. Für zugfeste Verbindungen ist die Bauform nicht vorgesehen.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und ist in den Varianten-Details angegeben.

• Flanschform = Stiftform
• Isolation = Polyamid (PA)
• Farbe der Isolation = gelb
• Nennquerschnitt = 0,1..0,4 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = NA
• Flanschlänge = 9 mm
• Gesamtlänge = 18 mm
• Stiftbreite (Flachstift-Kabelschuh) = 1,4 mm
• Stiftdurchmesser (Stiftkabelschuh) = 1,4 mm
• Entspricht DIN = nein
