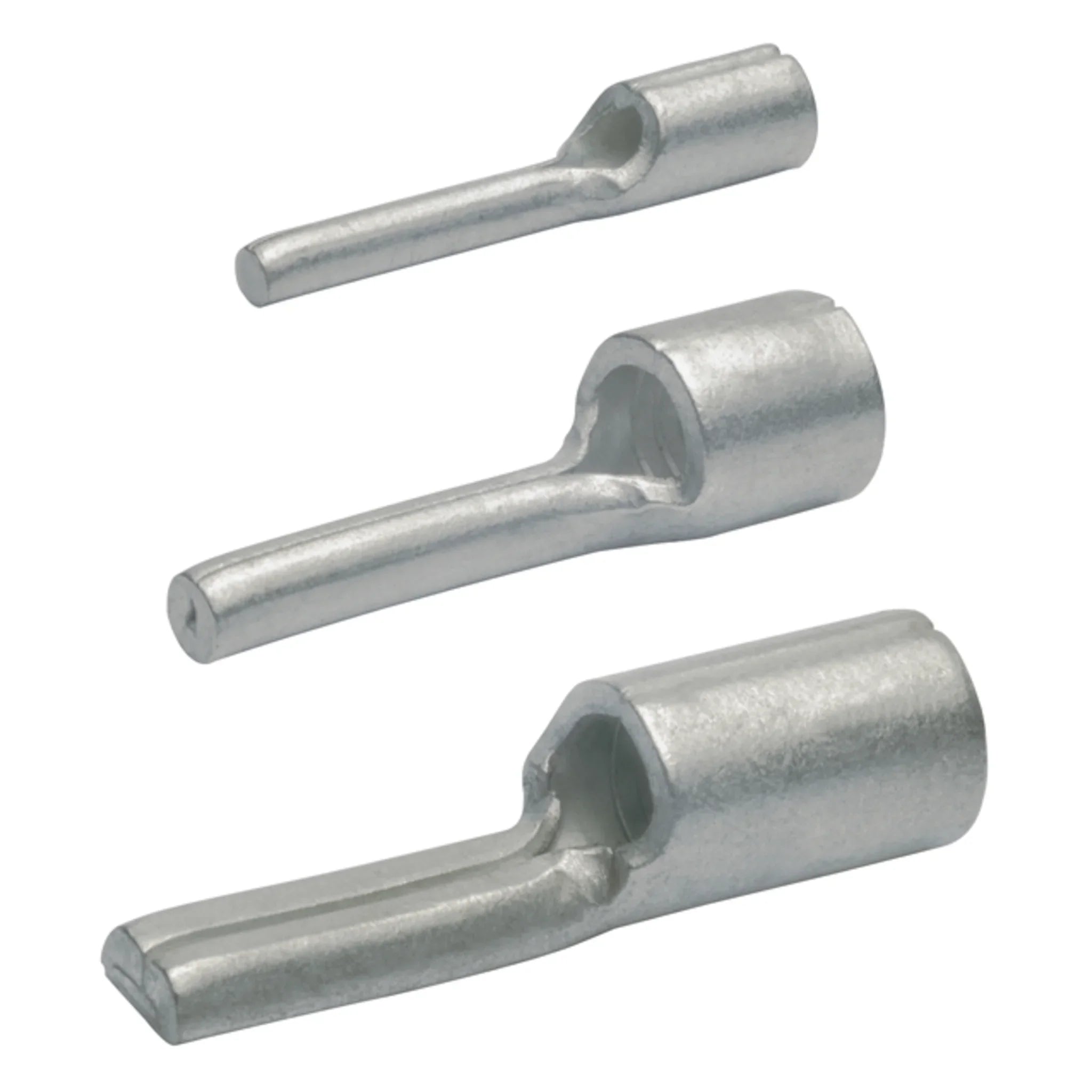

Quetschkabelschuh DIN 46230 Stiftform, 1–95 mm²

Der Stiftkabelschuh nach DIN 46230 verwandelt ein flexibles Leiterende in einen formstabilen Anschlussstift, der sich in Schraub- und Klemmanschlüsse einführen lässt. Der Pressbereich ist hartgelötet und behält dadurch auch bei kräftiger Verpressung seine Form. Der Bereich reicht von 1 bis 95 mm².

Nutzen

• Hartlötverfahren im Pressbereich hält die Hülse formstabil und verhindert Aufreißen beim Quetschen.
• Rillenprägung im Pressbereich verbessert den Kontakt zwischen Leiter und Hülse.
• Ausführung nach DIN 46230, damit Stiftmaße und Flanschlängen reproduzierbar bleiben.
• Galvanisch verzinntes Cu-ETP als Korrosionsschutz an der Anschlussstelle.
• Unisolierte, kurze Bauform für Klemmstellen, in denen ein Isolierkragen keinen Platz findet.

Anwendung

Verarbeitet wird mit einer Quetschzange oder Presszange mit dem für Quetschkabelschuhe vorgesehenen Profil: Leiter auf Hülsenlänge abisolieren, bis zum Anschlag einführen und mittig verpressen. Die Gesamtlängen dieser Familie liegen zwischen 17 und 55 mm, die Flanschlängen zwischen 10 und 23 mm; beides bestimmt, wie tief der Stift in die Klemmstelle reicht. Laut Stammdaten ist die Familie für Rundleiter und mehrdrähtige Leiter nach VDE 0295 Klasse 2 ausgelegt, jedoch nicht für feindrähtige Leiter — bei flexiblen Leitungen wählen Sie deshalb einen dafür freigegebenen Typ. Prüfen Sie vor der Bestellung außerdem, ob die Klemmstelle den Stiftdurchmesser der gewünschten Größe aufnimmt, da dieser mit dem Querschnitt deutlich zunimmt.

Lieferumfang

Geliefert wird der Stiftkabelschuh im Karton (CT). Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Flanschform = Stiftform
• Isolation = ohne
• Nennquerschnitt = 0,5..1 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = NA
• Flanschlänge = 10 mm
• Gesamtlänge = 17 mm
• Stiftbreite (Flachstift-Kabelschuh) = 1,9 mm
• Stiftdurchmesser (Stiftkabelschuh) = 1,9 mm
• Entspricht DIN = ja
