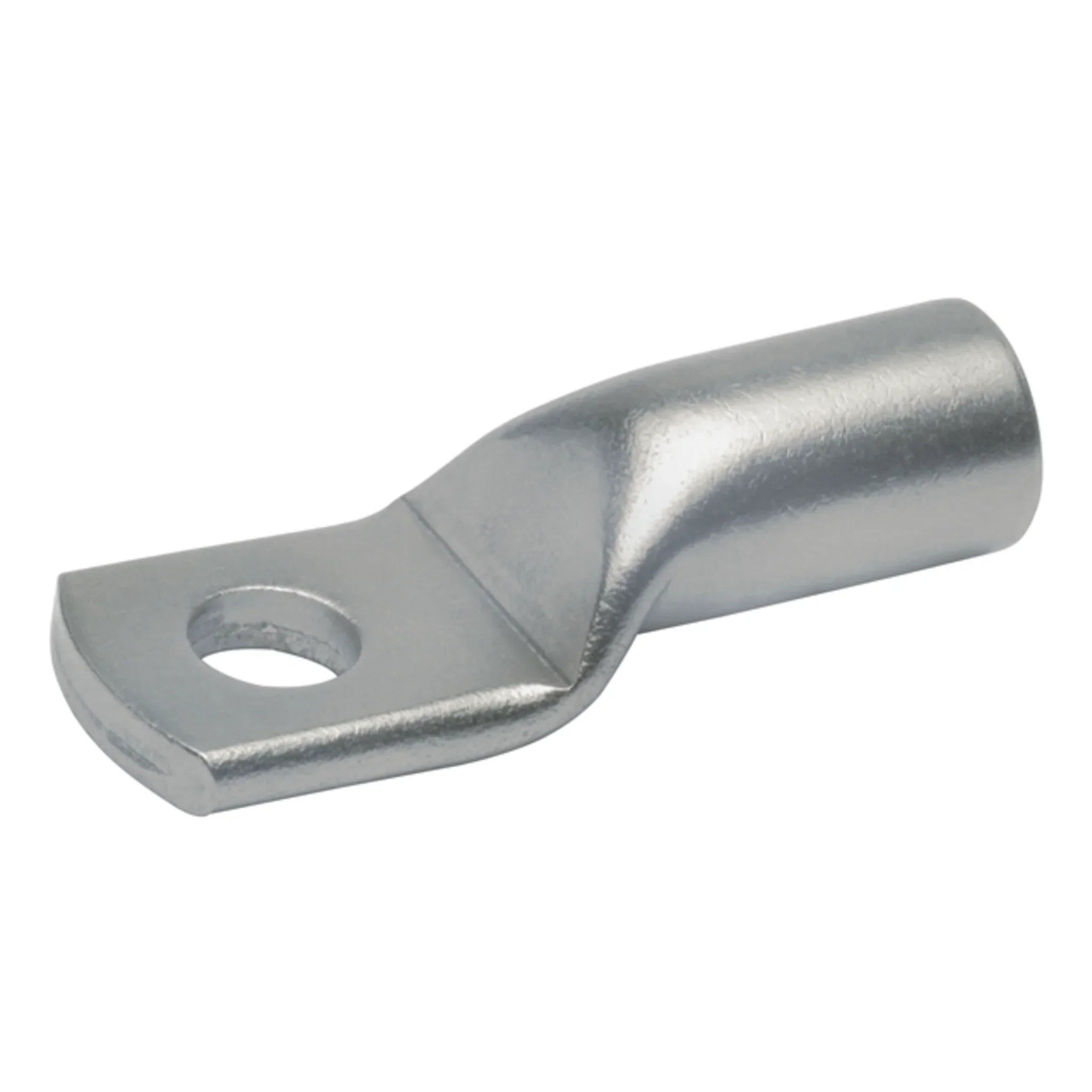

Rohrkabelschuh Edelstahl V2A bis 400 °C, 1–95 mm²

Wo Kupferkabelschuhe an ihre Grenzen kommen – in aggressiver Atmosphäre, bei Säuren oder an heißen Anlagenteilen – ist der Rohrkabelschuh aus Edelstahl V2A die Lösung. Er ist säure- und rostbeständig und bis 400 °C temperaturbeständig, hält also auch dort, wo Zinnauflagen und Kunststoffe längst versagen.

Nutzen

• Werkstoff V2A: säure- und rostbeständig, geeignet für aggressive Umgebungsbedingungen.
• Temperaturbeständig bis 400 °C – einsetzbar an heißen Anlagenteilen und in Ofennähe.
• Plane Auflagefläche durch spezielle Stahlprägetechnik, dadurch großflächiger Kontakt an der Anschlussstelle.
• Präzise Endenbearbeitung erleichtert das Einführen des Leiters ohne Aufspreizen.
• Ringform mit einer Bohrung, gerader Anschluss, Bolzengewinde M4 bis M16.

Anwendung

Der Kabelschuh ist für mehrdrähtige und feindrähtige Leiter freigegeben; für massive und für feinstdrähtige Leiter ist er laut Stammdaten nicht vorgesehen. Edelstahl verformt sich beim Pressen deutlich schwerer als Kupfer – setzen Sie ein Presswerkzeug mit ausreichender Presskraft ein und prüfen Sie vor der Verarbeitung, ob Pressform und Pressbereich für diese Bauform freigegeben sind. Der elektrische Leitwert von Edelstahl liegt unter dem von Kupfer, weshalb diese Kabelschuhe vor allem dort eingesetzt werden, wo Korrosions- und Temperaturbeständigkeit vor maximaler Stromtragfähigkeit stehen: an Heizungen, in der Chemie, in der Lebensmittelverarbeitung und im Anlagenbau. Bolzenmaß und Querschnitt wählen Sie unabhängig voneinander.

Lieferumfang

Geliefert im Karton oder als Einzelstück. Querschnitt, Bolzengewinde und die Stückzahl je Verpackungseinheit hängen von der gewählten Variante ab und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 4
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = rostfreier Stahl
• Oberflächenschutz = blank
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 1 mm²
