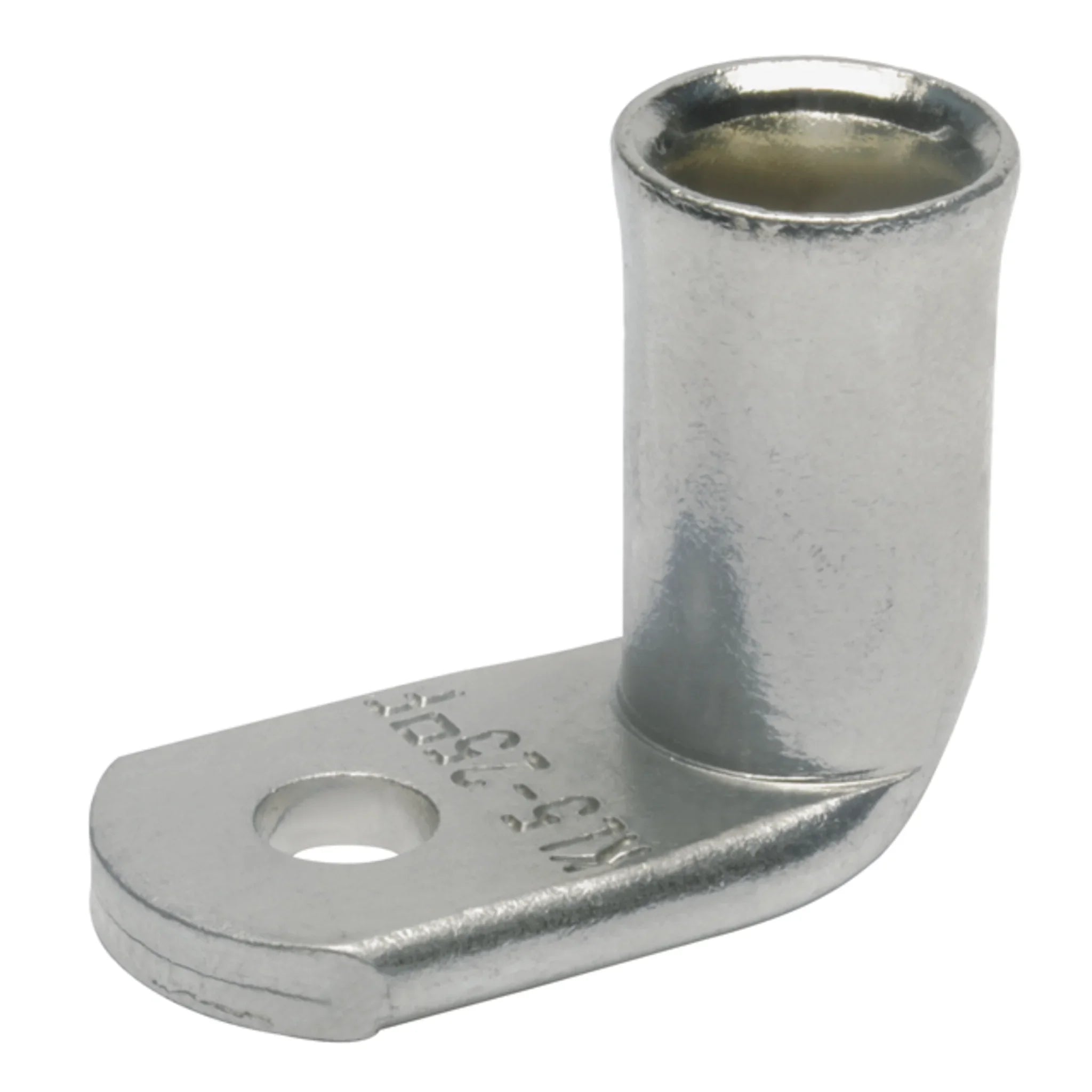

Rohrkabelschuh 90° mit Sichtloch für feinstdrähtige Leiter
Bestellware
Sie erhalten von uns eine Versandbestätigung, sobald die Ware unser Lager verlässt. Bei Fragen zur Verfügbarkeit erreichen Sie uns jederzeit per E-Mail oder Telefon.
Abholverfügbarkeit konnte nicht geladen werden
Beschreibung
Feinstdrähtige Leiter brauchen einen Rohrkabelschuh mit angepasster Rohrabmessung, sonst bleibt im Presskörper Luft und die Verbindungsstelle erwärmt sich unter Last. Diese 90°-Ausführung ist genau dafür ausgelegt und zeigt über das Sichtloch, ob der Leiter tatsächlich bis zum Anschlag im Rohr sitzt, bevor gepresst wird.
Nutzen
- Angepasste Rohrabmessung für feindrähtige und feinstdrähtige Leiter nach DIN EN 60228, Klasse 5 und 6.
- Sichtloch zur Kontrolle der Einführtiefe vor dem Verpressen.
- 90°-Anschluss mit planer Auflagefläche dank spezieller Winkelprägetechnik.
- Präzise Endenbearbeitung und -aufweitung erleichtern die Kabeleinführung.
- Geglühtes Kupfer nach EN 13600, galvanisch verzinnt gegen Korrosion.
Anwendung
Der 90°-Abgang wird gewählt, wenn der Leiter von unten oder von der Seite auf eine waagerechte Anschlussfläche geführt wird und ein gerader Kabelschuh einen zu engen Biegeradius erzwingen würde. Manteln Sie den Leiter so weit ab, dass die Litze bis zum Sichtloch reicht, und kontrollieren Sie die Lage, bevor Sie hydraulisch mit dem zum Querschnitt passenden Einsatz verpressen. Die plane Auflagefläche ist entscheidend für den Kontaktdruck: Ein verzogener Flansch führt zu punktuellem Auflagekontakt und damit zu Erwärmung. Für mehrdrähtige oder massive Leiter ist diese Rohrabmessung nicht vorgesehen, dort passt ein Kabelschuh nach DIN 46235 besser. Das Bolzenmaß M10 muss zum Anschlussbild der Schiene passen.
Lieferumfang
Geliefert wird der Rohrkabelschuh im Karton. Die Stückzahl je Karton steht in den Varianten-Details.
Technische Daten
- Anschlussgewindemaß (metrisch) = 10
- Anschlusswinkel = 90°
- Flanschform = Ringform
- Schmale Flanschausführung = nein
- Isoliert = nein
- Mit Sichtloch = ja
- Geeignet für massive Leiter = nein
- Geeignet für mehrdrähtige Leiter = nein
- Geeignet für feindrähtige Leiter = ja
- Geeignet für feinstdrähtige Leiter = ja
- Werkstoff = Kupfer
- Oberflächenschutz = verzinnt
- Anzahl der Befestigungslöcher = 1
- Nennquerschnitt = 50 mm²
