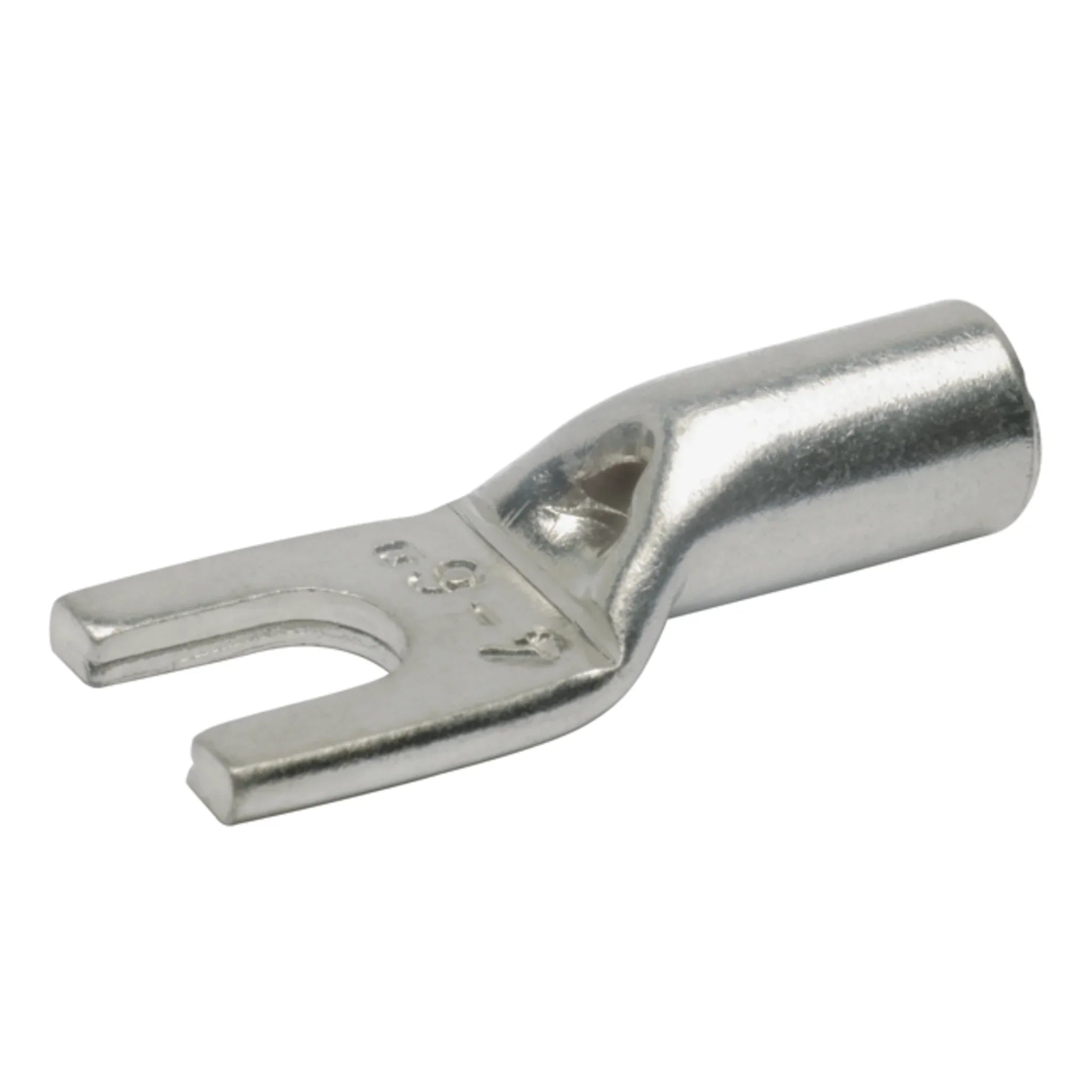

Rohrkabelschuh Gabelform mit Sichtloch, M4–M10, 2,5–16 mm²

Gabelform und Sichtloch lösen zwei Probleme auf einmal: Der Kabelschuh wird unter die vorhandene Schraube geschoben, ohne sie herauszudrehen, und durch das Sichtloch lässt sich vor dem Verpressen kontrollieren, ob der Leiter wirklich bis zum Anschlag sitzt. Das ist eine der wenigen Prüfungen, die sich an einer Pressverbindung ohne Werkzeug durchführen und dokumentieren lässt.

Nutzen

• Gabelform für die Montage durch direktes Unterschrauben — kein Auffädeln, keine gelöste Schraube.
• Sichtloch zur optischen Kontrolle der Einstecktiefe vor dem Verpressen.
• Geglühtes Material sorgt für gleichmäßige Verformung beim Pressen ohne Rissbildung.
• Plane Auflagefläche und präzise Endenbearbeitung: sauberer Kontakt zur Schiene, leichtes Einführen des Leiters.
• Kupfer gemäß EN 13600, galvanisch verzinnt als Korrosionsschutz.

Anwendung

Ausgelegt ist die Reihe für feindrähtige Leiter, wie sie in flexiblen Anschluss- und Steuerleitungen vorkommen. Typische Einsatzorte sind Klemmenleisten, Geräteanschlüsse und Verteilungen im Bereich 2,5 bis 16 mm², wo häufiger umgeklemmt wird und die Gabelform Montagezeit spart. Der Leiter wird abisoliert, bis zum Sichtloch eingeschoben und anschließend verpresst; das Presswerkzeug und der Presseinsatz müssen zum Querschnitt passen. Für massive Leiter und für feinstdrähtige Leiter ist diese Ausführung nicht vorgesehen — dafür gibt es Rohrkabelschuhe mit angepasstem Rohrinnendurchmesser. Wählen Sie das Bolzenmaß zwischen M4 und M10 nach der vorhandenen Schraube und prüfen Sie, ob die Gabelbreite über den Schraubenkopf passt. Bei Vibrationsbelastung ist eine Ringform vorzuziehen, weil die Gabel nicht formschlüssig gesichert ist.

Lieferumfang

Geliefert im Karton. Querschnitt, Anschlussgewinde und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 4
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Gabelform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = ja
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 2,5 mm²
