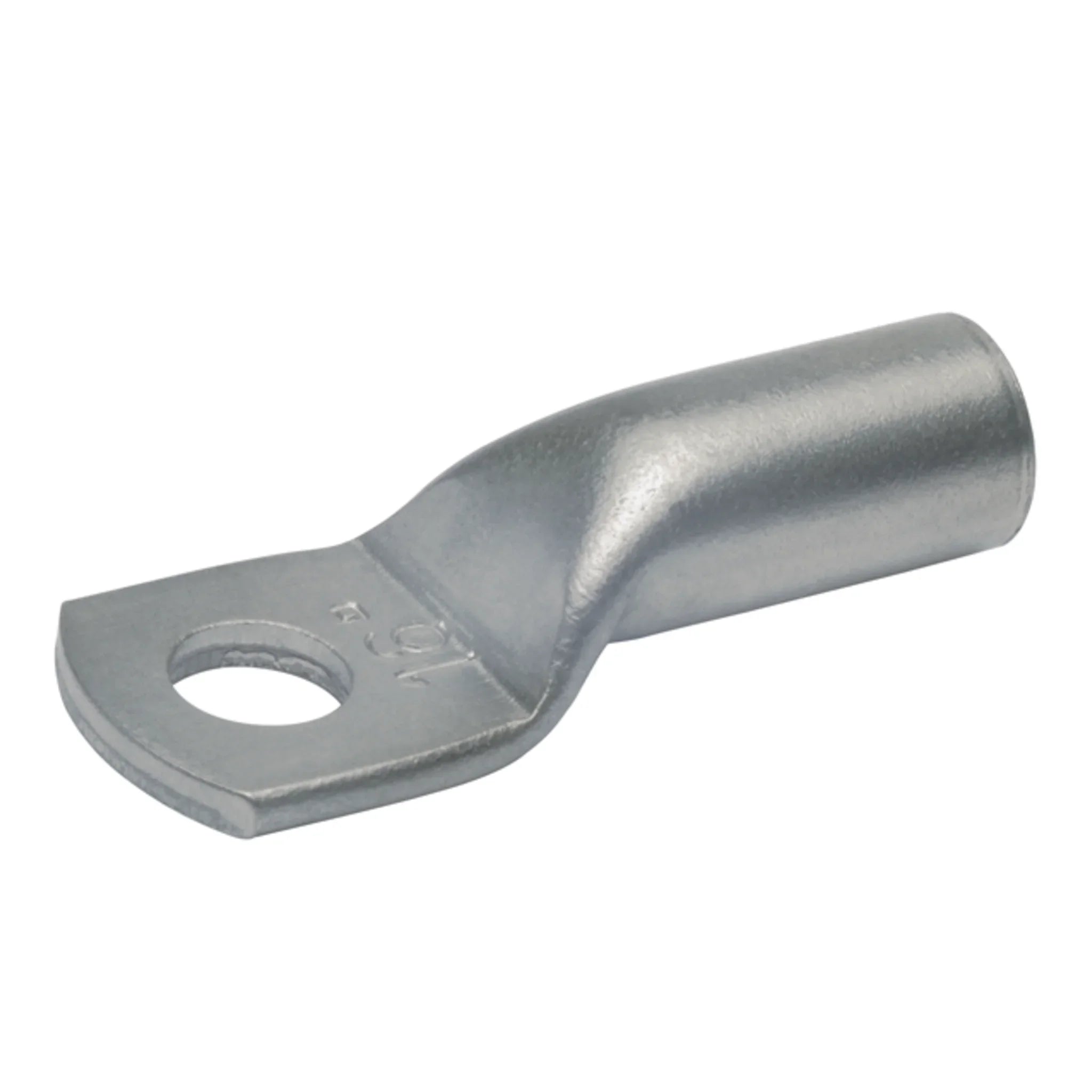

Rohrkabelschuh Reinnickel bis 650 °C, Ringform, 1–95 mm²

Wo Kupferkabelschuhe an ihre Temperaturgrenze kommen, ist Reinnickel der richtige Werkstoff: Dieser Rohrkabelschuh ist für Temperaturen bis 650 °C ausgelegt und behält dort seine Festigkeit und Kontaktgüte. Die Ringfahne ist plan geprägt und liegt dadurch vollflächig auf der Anschlussfläche auf. Der Querschnittsbereich reicht von 1 bis 95 mm² bei Gewinden von M3 bis M12.

Nutzen

• Werkstoff Reinnickel: temperaturbeständig bis 650 °C und beständig gegen Zunderbildung.
• Plane Auflagefläche durch spezielle Prägetechnik — gleichmäßiger Anpressdruck unter dem Bolzen.
• Blanke Oberfläche ohne Zinnauflage, die bei hoher Temperatur schmelzen würde.
• Präzise bearbeitete Rohrenden lassen den Leiter ohne Aufspleißen einführen.
• Für mehrdrähtige und feindrähtige Leiter geeignet, geschlossene Ringform für zugsichere Bolzenverbindungen.

Anwendung

Typische Einsatzorte sind Industrieöfen, Heizregister, Wärmebehandlungsanlagen, Sauna- und Kesselanschlüsse sowie alle Klemmstellen, an denen Strahlungswärme oder heiße Abluft auf die Verbindung wirkt. Verarbeitet wird der Kabelschuh mit einer Presszange oder einem Presswerkzeug mit passendem Gesenk; Nickel ist deutlich härter als Kupfer, weshalb Werkzeug und Gesenk in gutem Zustand sein müssen und die Pressung nach dem Verpressen zu prüfen ist. Achten Sie auf die Leiterart: Für feinstdrähtige und für massive Leiter ist diese Ausführung nicht vorgesehen. Auch die Leitung selbst muss zur Temperatur passen — ein temperaturfester Kabelschuh an einer PVC-Leitung bringt keinen Gewinn. Ergänzend gehören hitzebeständige Anschlussleitungen und passende Schrauben aus warmfestem Werkstoff dazu.

Lieferumfang

Geliefert im Karton; die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = Nickel
• Oberflächenschutz = blank
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 1 mm²
