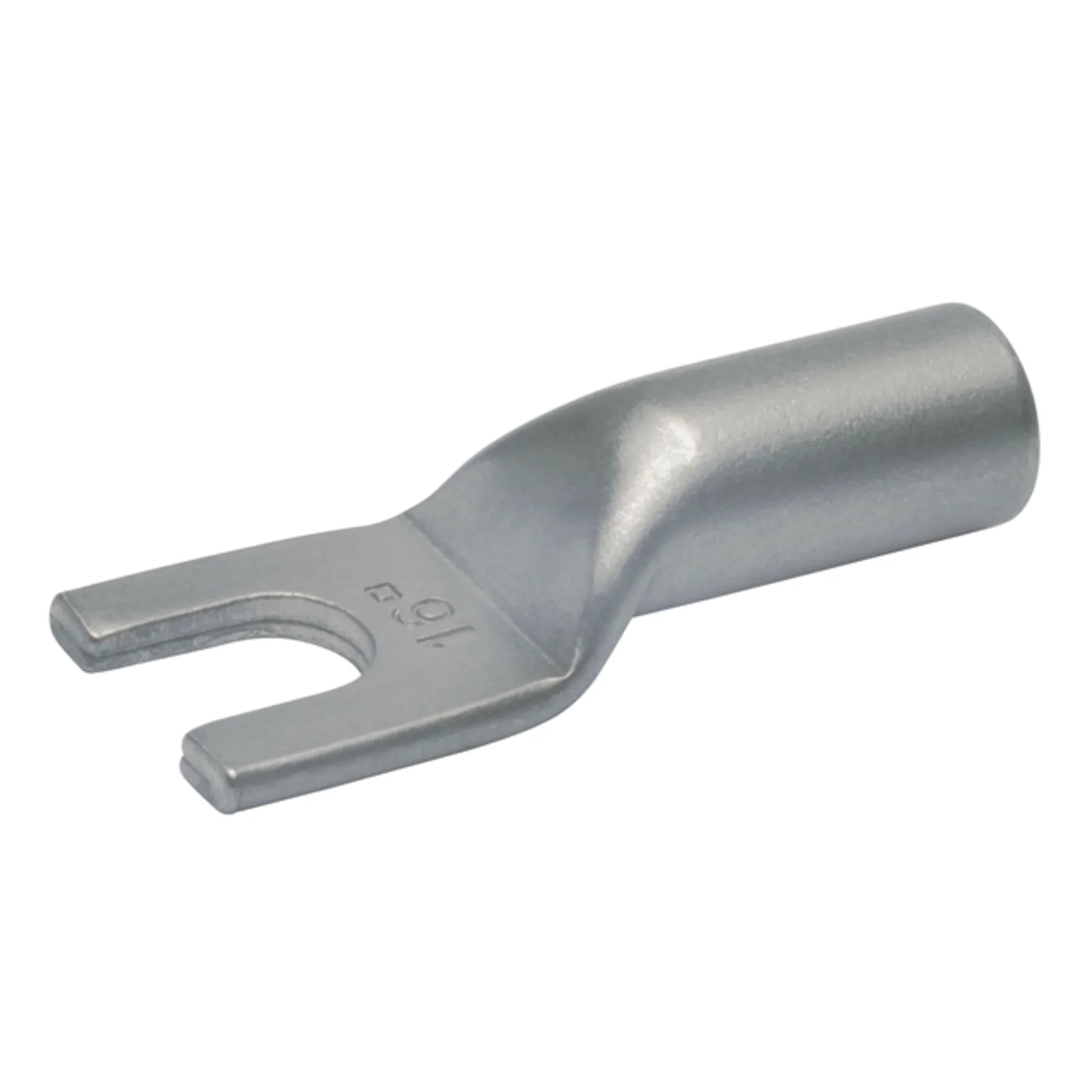

Rohrkabelschuh Gabelform Nickel für 650 °C, 1–16 mm²

Wo verzinnte Kupferkabelschuhe thermisch an ihre Grenze kommen, ist Reinnickel der richtige Werkstoff. Dieser Rohrkabelschuh ist für Umgebungstemperaturen bis 650 °C ausgelegt und in Gabelform ausgeführt, sodass er sich unter eine bereits gesetzte Schraube schieben lässt.

Nutzen

• Werkstoff Reinnickel, ausgelegt für Dauereinsatz bei Temperaturen bis 650 °C.
• Gabelform: Die Schraube muss nur gelöst, nicht herausgedreht werden — spart Zeit bei Wartung und Tausch.
• Plane Auflagefläche durch spezielle Stahlprägetechnik sorgt für gleichmäßigen Kontaktdruck.
• Präzise bearbeitete Rohrenden erleichtern das Einführen des Leiters.
• Blanke Oberfläche ohne Beschichtung, die bei hohen Temperaturen ausgasen oder altern könnte.

Anwendung

Typische Einsatzorte sind heiße Anlagenteile wie Ofenbau, Heizungstechnik und industrielle Wärmeprozesse, in denen ein verzinnter Kupferschuh nicht mehr zulässig ist. Verarbeitet wird der Kabelschuh wie ein Rohrkabelschuh aus Kupfer: Leiter bis zum Anschlag einführen und mit der zum Querschnitt passenden Matrize verpressen. Die Bauform ist für mehrdrähtige und feindrähtige Leiter vorgesehen, nicht für feinstdrähtige und nicht für Massivleiter. Wählen Sie Querschnitt von 1 bis 16 mm² und Anschlussgewinde von M4 bis M8 gemeinsam passend zur Klemmstelle. Achten Sie darauf, dass auch die Leitung selbst für die Umgebungstemperatur zugelassen ist — der Kabelschuh allein macht keine hitzefeste Verbindung.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details. Ein Datenblatt ist hinterlegt.

• Anschlussgewindemaß (metrisch) = 4
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Gabelform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = Nickel
• Oberflächenschutz = blank
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 1 mm²
