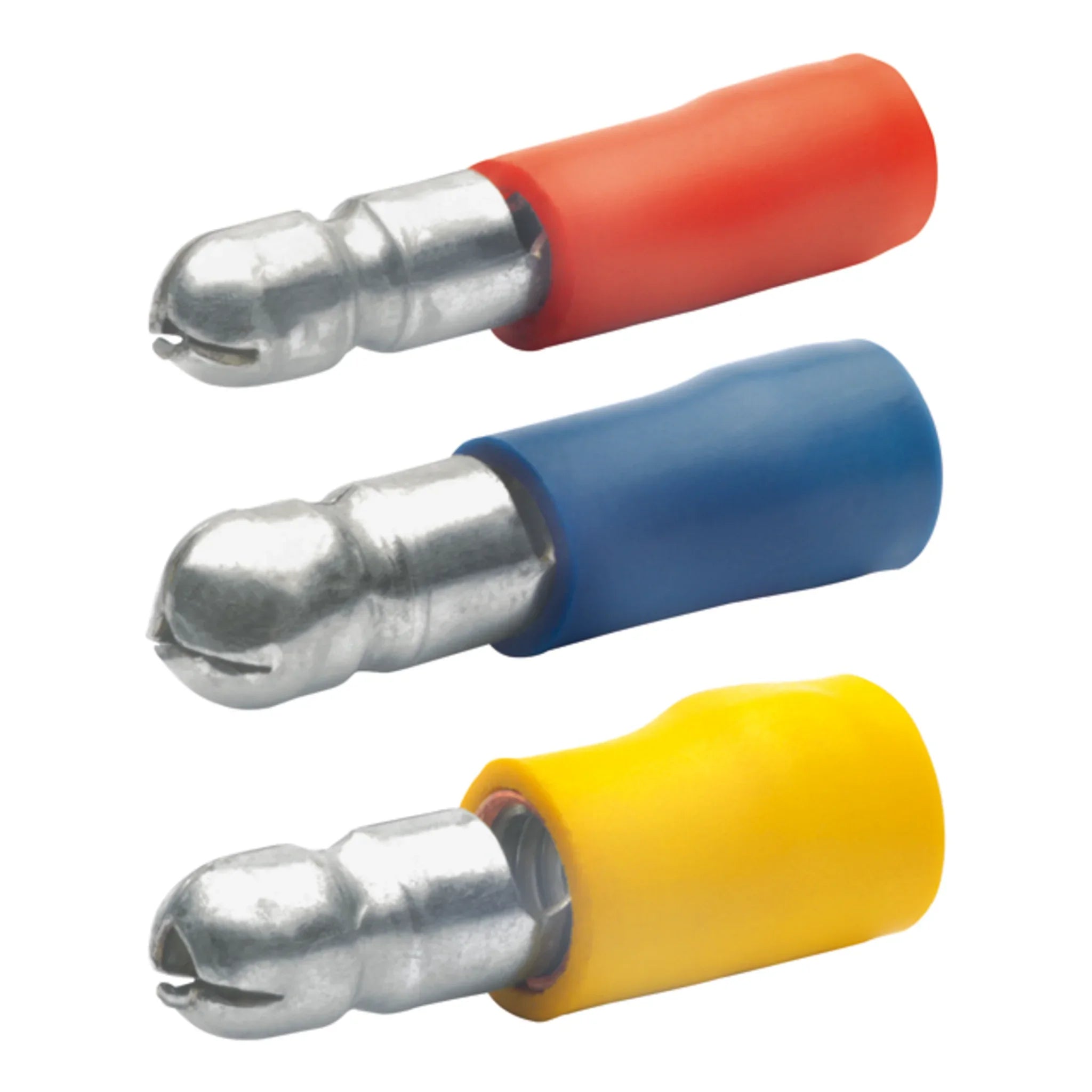

Rundstecker teilisoliert Messing verzinnt, 0,5–6 mm²

Der Rundstecker stellt eine lösbare Verbindung zu Rundsteckhülsen her und wird dort verwendet, wo eine Flachsteckverbindung nicht passt oder eine runde Kontaktgeometrie vorgegeben ist. Die Isolierhülse aus PVC deckt den Crimpbereich ab, der Kontaktstift selbst bleibt frei. Der Anschlussbereich reicht von 0,5 bis 6 mm².

Nutzen

• Teilisolierte Ausführung: Der Crimpbereich ist abgedeckt, der Stift bleibt für den Steckvorgang frei zugänglich.
• Kontaktkörper aus Messing, galvanisch verzinnt — Korrosionsschutz und gleichbleibender Übergangswiderstand.
• Isolierhülse ist je nach Querschnitt unterschiedlich eingefärbt; der richtige Verbinder ist auf einen Blick erkennbar.
• Für fein- und feinstdrähtige Leiter ausgelegt, also auch für flexible Geräte- und Steuerleitungen.
• Der zulässige Maximalstrom ist je Variante angegeben und liegt zwischen 12,75 und 25,5 A.

Anwendung

Rundstecker werden in Geräten, Steuerungen, Leuchten und in der Instandsetzung eingesetzt, wenn Baugruppen steckbar bleiben sollen. Zum Anschlagen wird die Litze abisoliert, bis zum Anschlag in den Crimpbereich eingeführt und mit dem Gesenk für teilisolierte Verbinder verpresst; die Isolierhülse darf dabei nicht gequetscht werden. Bei der Auswahl entscheidet zuerst der Steckerdurchmesser: Er muss zur vorhandenen Rundsteckhülse passen, sonst wird die Verbindung entweder lose oder lässt sich nicht stecken. Danach kommt der Querschnittsbereich, und schließlich die Belastung — der Maximalstrom der Variante darf im Betrieb nicht überschritten werden. Die Temperaturgrenze liegt bei 70 °C; an wärmebelasteten Stellen ist eine andere Bauform zu wählen. Das PVC-Material ist nicht halogenfrei, was in Anlagen mit entsprechender Vorgabe zu beachten ist.

Lieferumfang

Geliefert im Karton; die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = rund 4 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyvinylchlorid (PVC)
• Werkstoff = Messing
• Oberflächenschutz = verzinnt
• Maximalstrom (Imax) = 12,75 A
• Halogenfrei = nein
