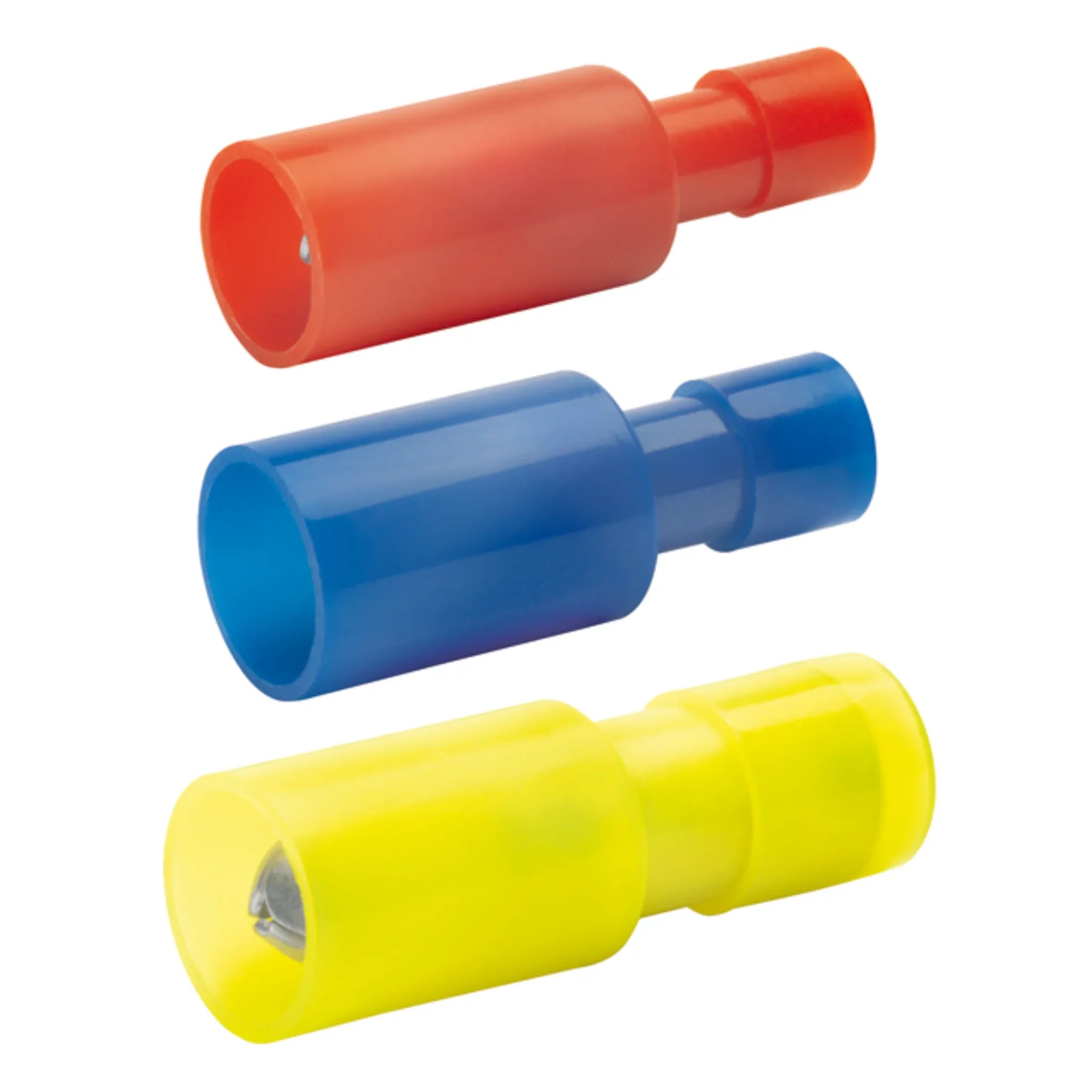

Rundstecker vollisoliert Bronze verzinnt, 0,5–6 mm²

Rundsteckverbindungen halten dort besser als Flachstecker, wo Vibration und häufiges Stecken auf die Kontaktkraft gehen. Dieser vollisolierte Rundstecker aus verzinnter Bronze bringt die nötige Federeigenschaft mit und ist über die gesamte Länge isoliert.

Nutzen

• Kontaktkörper aus CuSnZn-Bronze — höhere Federkraft und Steckfestigkeit als reines Kupfer.
• Vollisolierte Polyamid-Hülse, halogenfrei und bis 105 °C temperaturbeständig.
• Verzinnte Oberfläche hält den Kontaktwiderstand auch nach vielen Steckzyklen niedrig.
• Querschnittsabhängige Farbkodierung zeigt auf einen Blick, welche Größe verbaut ist.
• Ohne Rastnase ausgeführt, dadurch mit gängigen Rundsteckhülsen gleicher Größe kombinierbar.

Anwendung

Der Stecker wird mit einer Zange für isolierte Verbinder verpresst, wobei Isolierhülse und Leiter getrennte Pressstellen erhalten. Vorgesehen ist er für fein- und feinstdrähtige Leiter von 0,5 bis 6 mm². Achten Sie beim Kauf auf das Steckmaß: Die Ausführungen mit 4 und 5 mm Durchmesser sind nicht untereinander steckbar, das Gegenstück muss dasselbe Maß haben. Der zulässige Dauerstrom steigt mit dem Querschnitt und liegt zwischen 12,75 und 25,5 A — planen Sie die Verbindung nicht an der oberen Grenze. Nach dem Verpressen sollte sich der Stecker nicht mehr im Isoliergehäuse drehen lassen; ist das der Fall, war die Presszange zu groß gewählt.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = rund 4 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = vollisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Bronze
• Oberflächenschutz = verzinnt
• Maximalstrom (Imax) = 12,75 A
• Halogenfrei = ja
