Crimp-Systemzange 97 43 200 für auswechselbare Crimpeinsätze, 200 mm, im Koffer
Lagerware
Die angezeigte Lieferzeit gilt für den Versand innerhalb Deutschlands.
Abholverfügbarkeit konnte nicht geladen werden
Beschreibung
Auf einen Blick

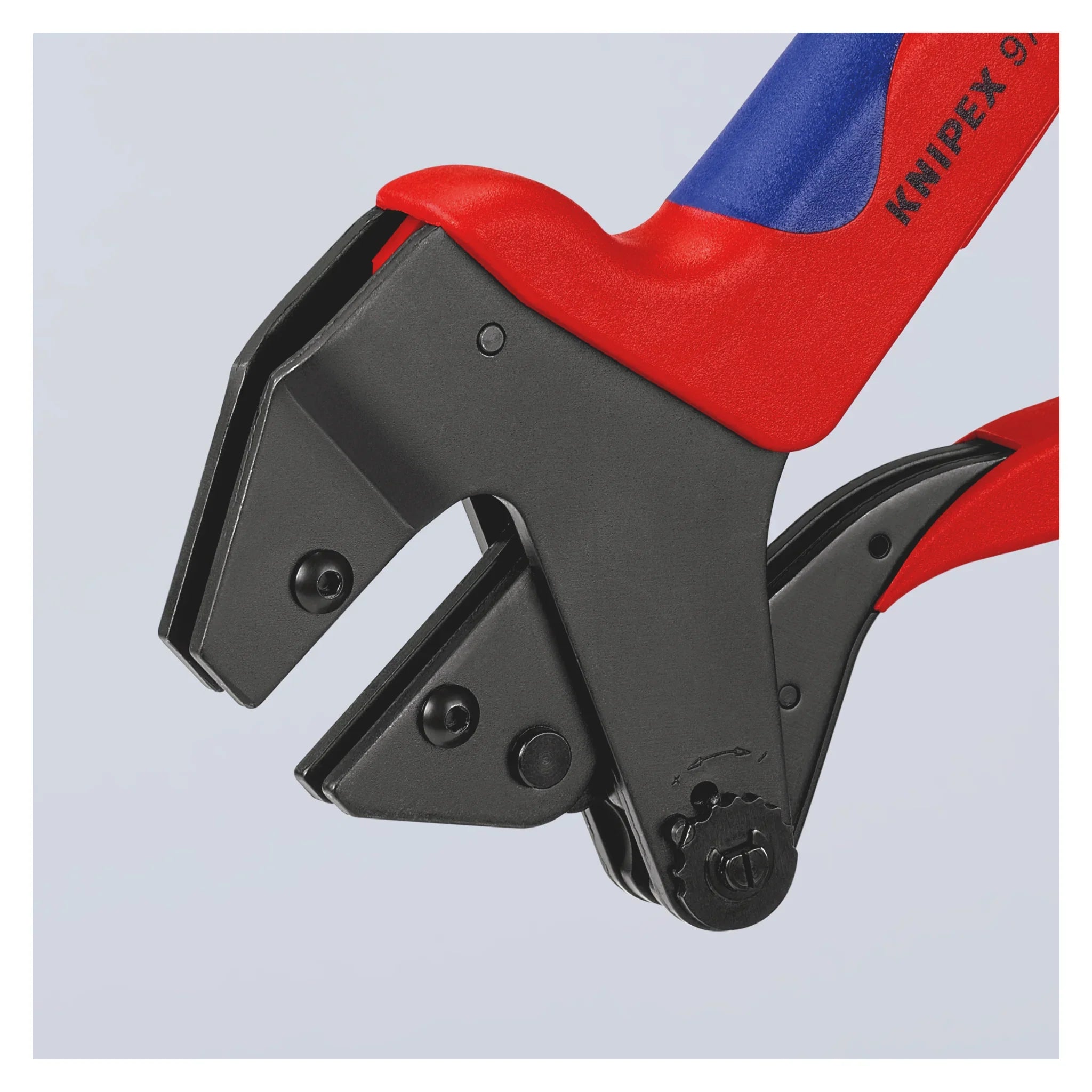

Crimp-Systemzange als Grundwerkzeug für auswechselbare Crimpeinsätze: ein Werkzeugkörper deckt zusammen mit den Einsätzen und Kontaktaufnahmen 97 49 XX fast 1000 Crimpanwendungen ab. Die Zange arbeitet mit nahezu paralleler Crimpbewegung, ist 200 mm lang und wird ohne Crimpeinsatz geliefert.
Warum dieses Produkt
- Ein Grundkörper, viele Anwendungen – nutzbar mit allen Crimpeinsätzen und Kontaktaufnahmen 97 49 XX
- Nahezu parallele Crimpbewegung – gleichmäßiger Krafteintrag über das gesamte Nest

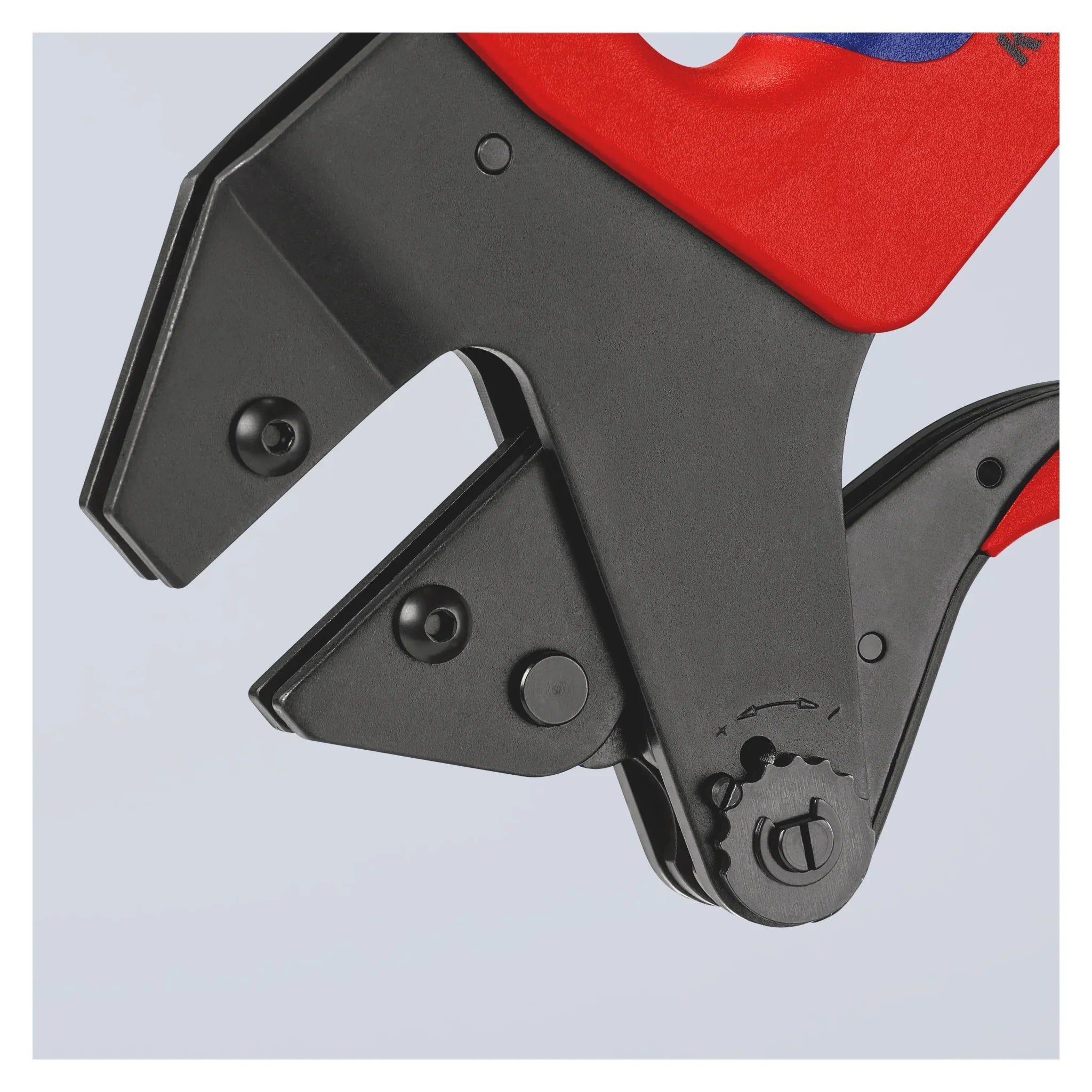

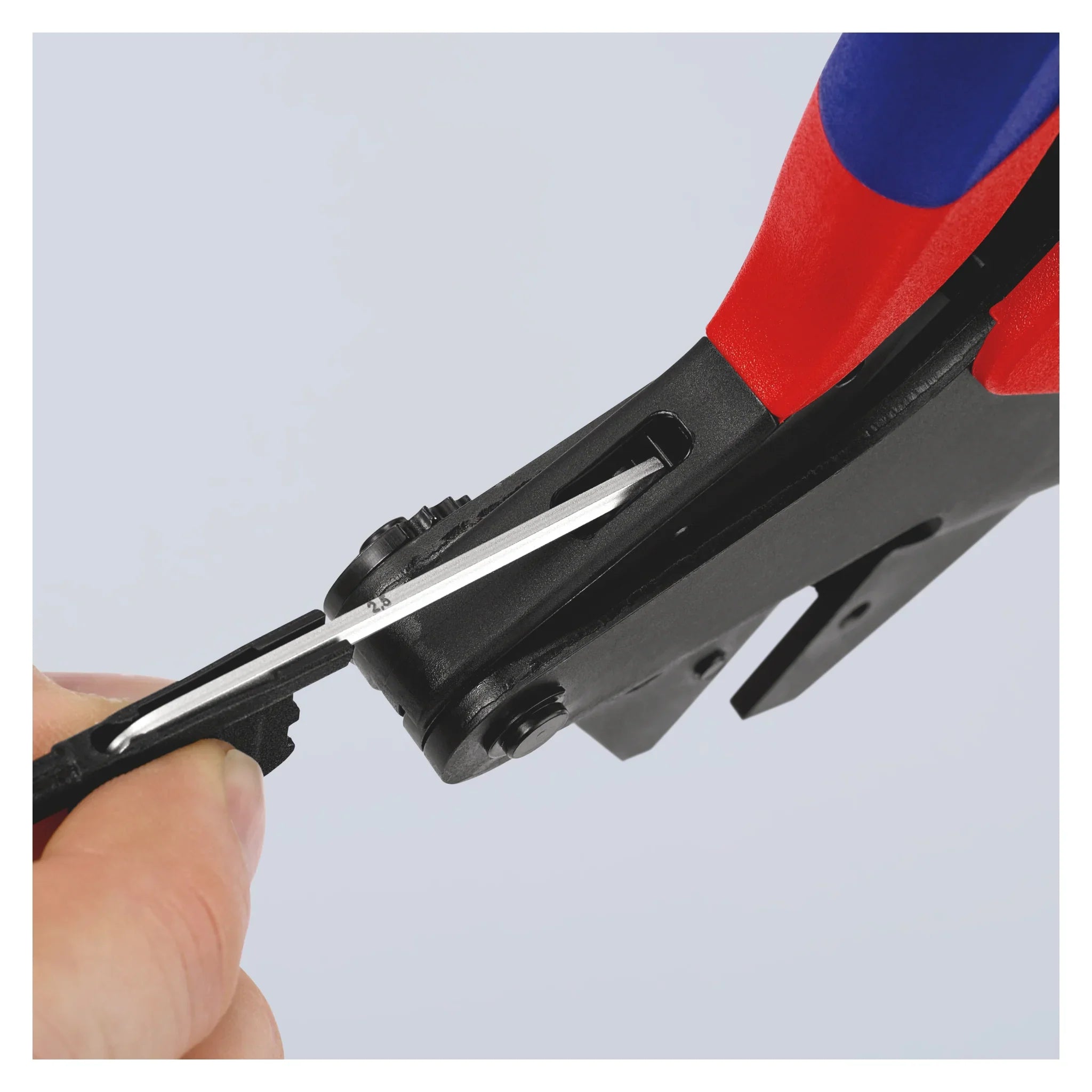

- Wiederholgenau – Präzisionseinsätze und Zwangssperre (entriegelbar); Crimpdruck werkseitig kalibriert und nachstellbar
- Ermüdungsarm – Kraftverstärkung durch Hebelübersetzung, ergonomisch geformte Griffe
- Exakte Lage der Kontakte – verschiedene Positionierhilfen zur präzisen Lagebestimmung
- Werkzeugkörper – Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet, Oberfläche brüniert
- Einsatzwechsel – Crimpeinsatz mit zwei Schrauben auswechselbar; Bedienungsanleitung beachten
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Artikel-Nr. | 97 43 200 |
| EAN / GTIN | 4003773030812 |
| Einsätze auswechselbar | Ja |
| Anzahl mitgelieferter Einsätze | 0 |
| Sperrvorrichtung | Ja (Zwangssperre, entriegelbar) |
| Länge | 200 mm |
| Breite | 220 mm |
| Höhe | 50 mm |
| Gewicht | 988 g |
| Griffe | mit Mehrkomponenten-Hüllen |
| Oberfläche | brüniert |
| Werkstoff | Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet |
| Zulassung | Verpressung nach UL in Verbindung mit KNIPEX-Aderendhülsen 97 99 330 – 399 |
Wofür Sie es einsetzen
Für Servicetechniker und Schaltschrankbauer, die wechselnde Kontakt- und Verbindertypen verarbeiten und dafür nicht für jede Anwendung eine eigene Zange vorhalten wollen. Da die Zange ohne Einsatz geliefert wird, planen Sie den passenden Crimpeinsatz aus der Reihe 97 49 XX mit ein.
Lieferumfang & Zubehör

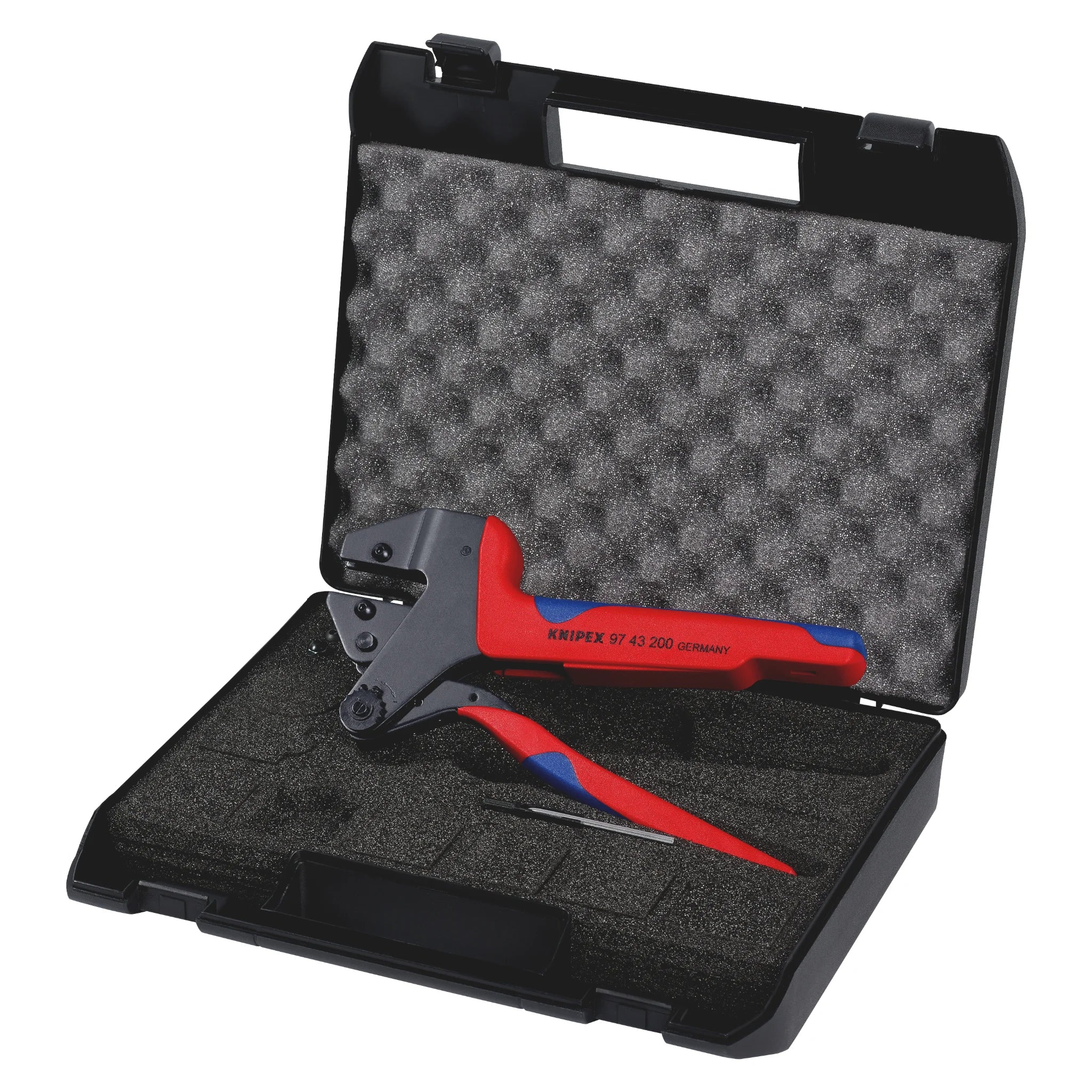

Geliefert im Kunststoffkoffer mit Schaumstoffeinlage und Aussparungen zur Aufbewahrung von Crimpeinsätzen und Positionierhilfen, mit Montagewerkzeug (Innensechskant-Schlüssel), Schrauben und Muttern – ohne Crimpeinsatz. Passende Crimpeinsätze laut Hersteller: 97 49 04 und 97 49 05 (unisolierte, offene Steckverbinder), 97 49 06 (isolierte Kabelschuhe und Steckverbinder), 97 49 06 PI (isolierte PIDG-Verbinder), 97 49 07 (Schrumpfschlauchverbinder), 97 49 08 (isolierte und unisolierte Aderendhülsen), 97 49 09 (Aderendhülsen), 97 49 10 und 97 49 14 (unisolierte Rohr- und Quetschkabelschuhe), 97 49 15 (Fahnenstecker und unisolierte offene Steckverbinder), 97 49 16 (isolierte Kabelschuhe und Kabelverbinder). Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.
Technische Daten
- Geeignet für = verschiedene Anwendungen
- Pressform = sonstige
- Querschnitt = 0,5..6 mm²
- Länge = 200 mm
- Mit Sperrvorrichtung (bei mechanischen Werkzeugen) = ja
- Ausführung/Betätigung = mechanisch
- Einsätze auswechselbar = ja
- Mit automatischem Rücklauf = ja
