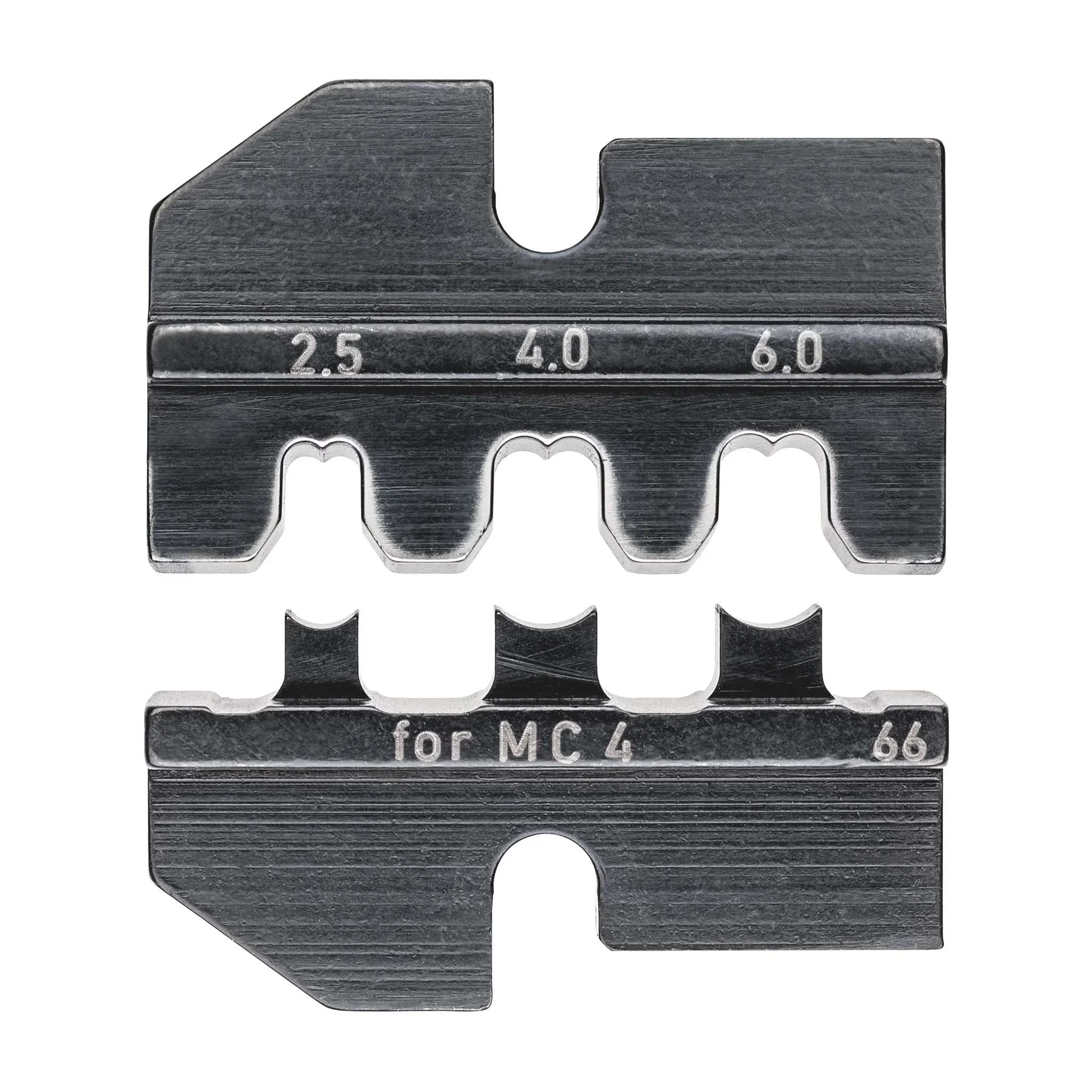

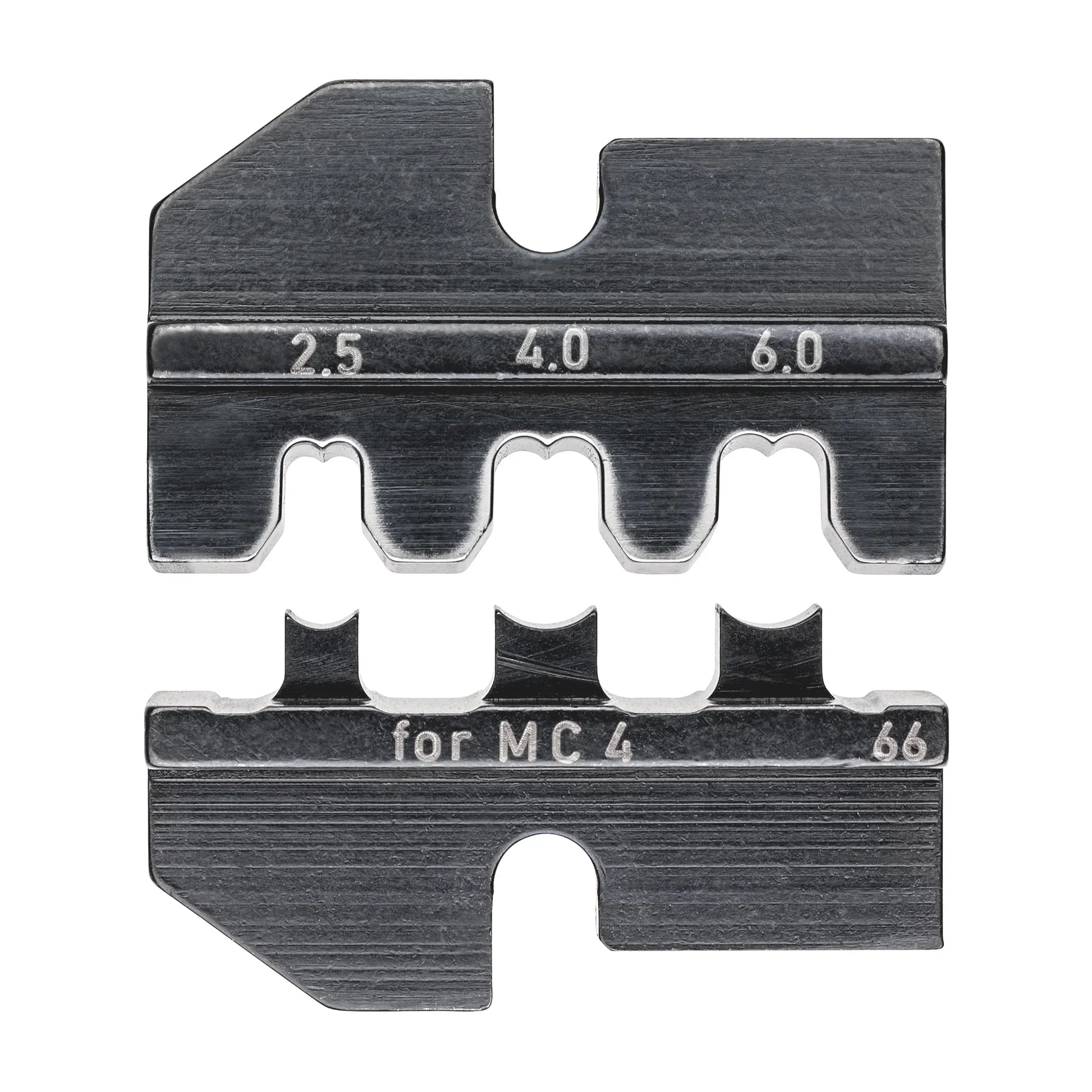

Crimpeinsatz 97 49 66 für Solar-Steckverbinder MC4 und MC4 EVO 2, 2,5/4/6 mm²

Auf einen Blick

Crimpeinsatz für MC4- und MC4-EVO-2-Crimpkontakte, mit dem die Crimp-Systemzangen 97 43 200 und 97 43 200 A für Solar-Steckverbinder eingerichtet werden. Der Einsatz deckt die Kapazitäten 2,5 / 4 / 6 mm² (AWG 14 / 12 / 10) in drei Nestern ab und arbeitet mit F-Crimp-Profil. MC4 ist eine registrierte Marke der Stäubli Electrical Connectors AG.

Warum dieses Produkt

• Drei Nester – 2,5 / 4 / 6 mm² bzw. AWG 14 / 12 / 10 in einem Einsatz
• Für MC4 und MC4 EVO 2 – passend für die Crimpkontakte beider Steckverbinder-Generationen
• Geführtes Crimpen – die optional erhältlichen Kontaktaufnahmen 97 49 66 1 für MC4 und 97 49 66 1 EVO für MC4 EVO 2 erleichtern die Führung der Kontakte beim Crimpvorgang
• F-Crimp-Profil – Crimpprofil laut Herstellerdatenblatt F-Crimp
• Leicht – 33 g Einsatzgewicht, schnell im Werkzeugkörper zu tauschen

Technische Daten

Merkmal	Spezifikation
Artikel-Nr.	97 49 66
EAN / GTIN	4003773066699
Anwendung	Crimpkontakte MC4 und MC4 EVO 2 von Stäubli
Kapazität	2,5 / 4 / 6 mm²
AWG	14 / 12 / 10
Anzahl Crimp-Nester	3
Crimpprofil	F-Crimp
Gewicht	33 g

Wofür Sie es einsetzen

Für die Konfektionierung von Solarleitungen in der Photovoltaik, wenn MC4- oder MC4-EVO-2-Kontakte in den gängigen Querschnitten 2,5, 4 und 6 mm² angeschlagen werden. Voraussetzung ist ein Werkzeugkörper der Crimp-Systemzangen-Reihe.

Lieferumfang & Zubehör

Passend für die Crimp-Systemzangen 97 43 200 und 97 43 200 A. Optionales Zubehör laut Hersteller: Kontaktaufnahme 97 49 66 1 für MC4, Kontaktaufnahme 97 49 66 1 EVO für MC4 EVO 2 sowie der Werkzeugkoffer für Photovoltaik 97 91 04 V01. Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.

• Anwendung = sonstige
• Pressform = sonstige
• Querschnitt = 2,5..4 mm²
