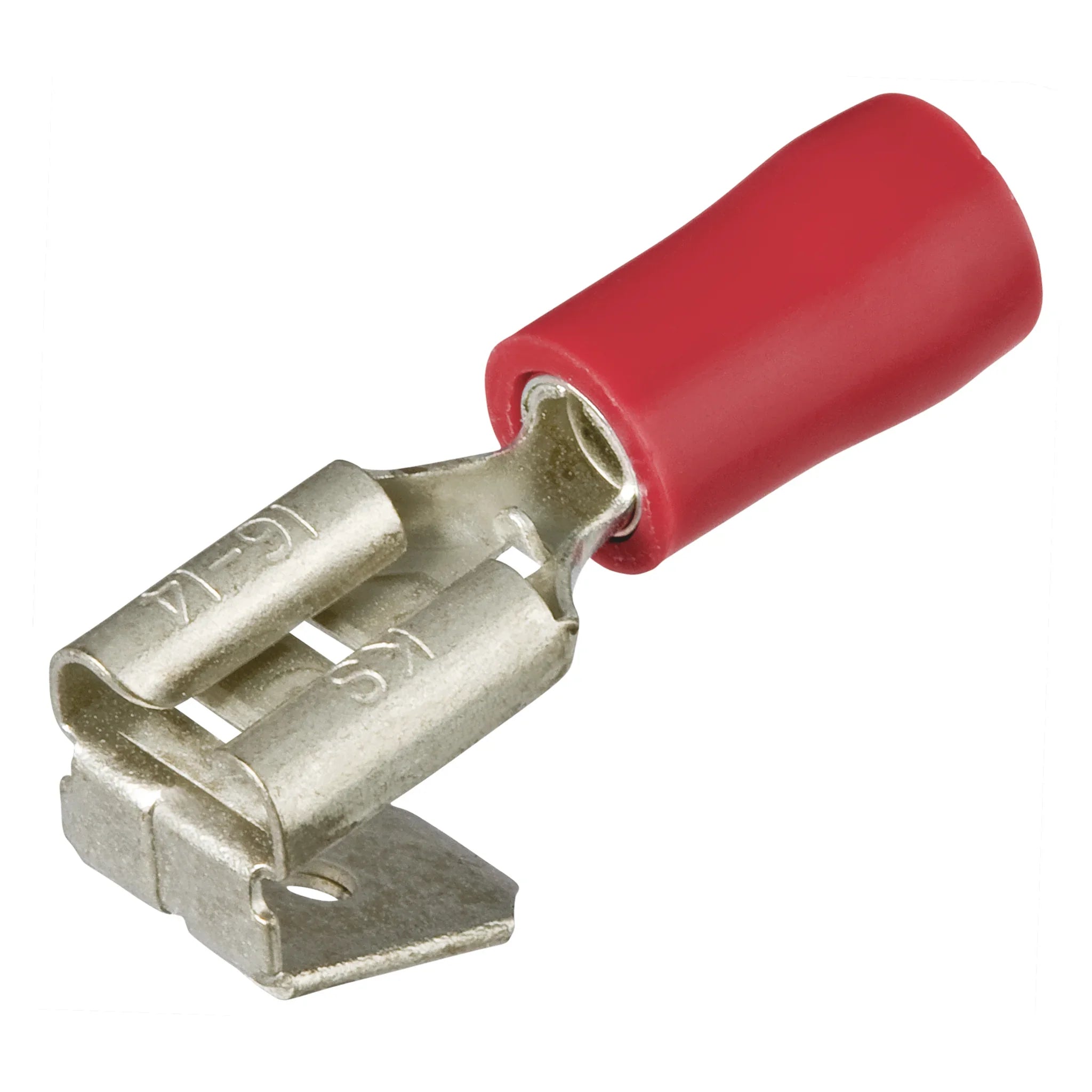

Flachsteckhülse isoliert mit Abzweig, Steckbreite 6,3 mm

Flachsteckhülsen mit Abzweig erlauben es, an einem Anschlusspunkt eine zweite Leitung mitzuführen, ohne dafür eine eigene Verteilerklemme zu setzen. Die Hülse nimmt den Flachstecker des Geräts auf und stellt gleichzeitig den Abgang für die abzweigende Ader bereit. Die vollflächige Isolation aus Nylon deckt den Crimpbereich ab und hält der Dauertemperatur im Geräteinneren stand.

Nutzen

• Abzweig direkt an der Hülse: eine zusätzliche Klemmstelle im Gerät entfällt.
• Isolation aus Nylon, temperaturbeständig bis 105 °C.
• Kontaktkörper aus Messing, reinverzinnt für einen dauerhaft niedrigen Übergangswiderstand.
• Für eine elektrische Belastung bis 600 V ausgelegt.
• Steckerbreite 6,3 mm, das gängigste Raster im Geräte- und Fahrzeugbau.

Anwendung

Eingesetzt wird die Hülse überall dort, wo an einem Flachstecker zwei Verbraucher hängen: Beleuchtung und Signalabgriff im Fahrzeug, Vorschaltgeräte, Heiz- und Lüfteranschlüsse im Gerätebau. Verarbeitet wird sie mit einer Crimpzange für isolierte Verbinder, deren Profil den Isolierkörper nicht aufreißt. Abisoliert wird knapp, damit die Aderisolation bis an den Crimpbereich heranreicht und die Litze im Kontaktkörper vollständig eingeschlossen liegt. Die Hülse ist für dünne Leiterquerschnitte von 0,5 bis 1 mm² beziehungsweise AWG 22 bis 16 ausgelegt; größere Querschnitte lassen sich nicht sicher verpressen. Ohne Rastnase hält die Verbindung allein über die Federkraft der Hülse, weshalb bei stark vibrierenden Anwendungen eine zusätzliche Sicherung sinnvoll ist. Bei mehr als 105 °C oder über 600 V ist eine andere Bauform zu wählen.

Lieferumfang

Geliefert wird die isolierte Flachsteckhülse mit Abzweig in der Verkaufspackung des Herstellers. Die enthaltene Stückzahl steht in den Varianten-Details.

• Mit Rastnase = nein
• Farbe der Isolation = rot
• Werkstoff der Isolation = sonstige
• Oberflächenschutz = verzinnt
