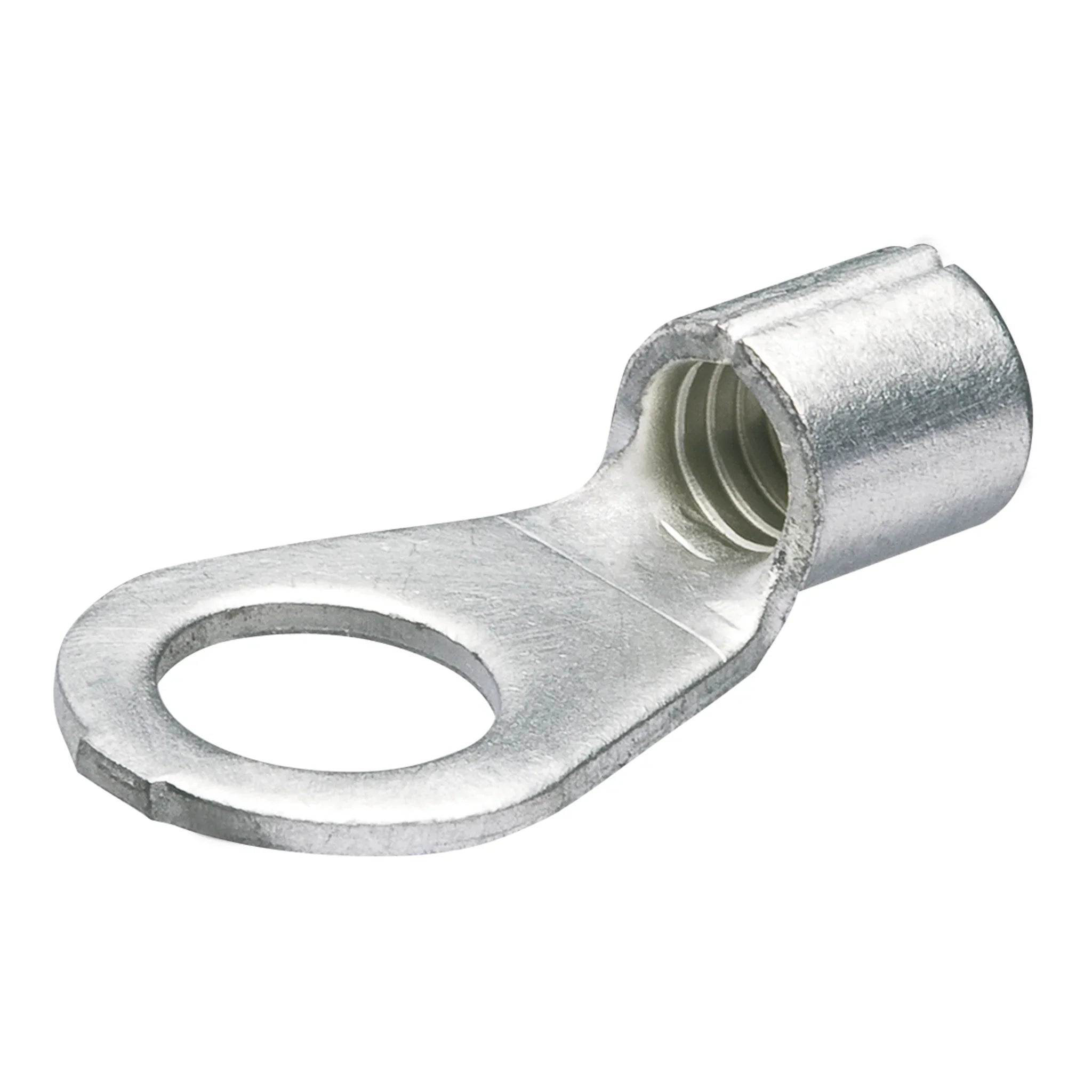

Quetschkabelschuh Sonderform unisoliert reinverzinnt, 1–6 mm²

Der unisolierte Quetschkabelschuh in Sonderform ist für Anschlussstellen gedacht, an denen weder Ring- noch Gabelform passt. Das reinverzinnte Kupfer sorgt für einen niedrigen Übergangswiderstand, ohne Isolierkragen bleibt die Presszone frei zugänglich und Sie bestimmen Art und Länge der Isolierung selbst.

Nutzen

• Reinverzinntes Kupfer: gute Leitfähigkeit und dauerhafter Korrosionsschutz an der Kontaktfläche.
• Unisolierte Ausführung lässt die Presszone sichtbar und die Isolierung frei wählbar.
• Sonderform für Anschlusspunkte, an denen genormte Ring- oder Gabelkabelschuhe nicht aufliegen.
• Lose gepackt statt gegurtet, dadurch auch für einzelne Reparaturen und Musterarbeiten praktisch.
• Querschnitte von 1 bis 6 mm² decken den typischen Steuer- und Geräteanschluss ab.

Anwendung

Der Kabelschuh eignet sich für Reparaturen, Sonderaufbauten und Prüfmittel, bei denen die Anschlussgeometrie vom Standard abweicht. Weil er nicht der DIN entspricht, prüfen Sie vor dem Bestellen Auflagemaß, Fahnenbreite und Bohrung an der realen Klemmstelle. Verpresst wird mit einer Quetschzange für unisolierte Kabelschuhe im passenden Gesenk; kontrollieren Sie danach das Crimpbild und ziehen Sie kurz am Leiter, um den Sitz zu prüfen. Für mehrdrähtige Leiter ist der Kabelschuh nicht freigegeben, verwenden Sie ihn also mit feindrähtigen Litzen der passenden Größe. Nach dem Verpressen sollten Sie die blanke Presszone mit Schrumpfschlauch oder Isolierkappe abdecken, wenn die Anschlussstelle berührbar bleibt.

Lieferumfang

Geliefert wird der Quetschkabelschuh lose in der Packung. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Isolation = ohne
• Farbe der Isolation = sonstige
• Bandware = nein
• Geeignet für mehrdrähtige Leiter = nein
• Oberflächenschutz = verzinnt
• Bolzenmaß (imperial) = sonstige
• Entspricht DIN = nein
