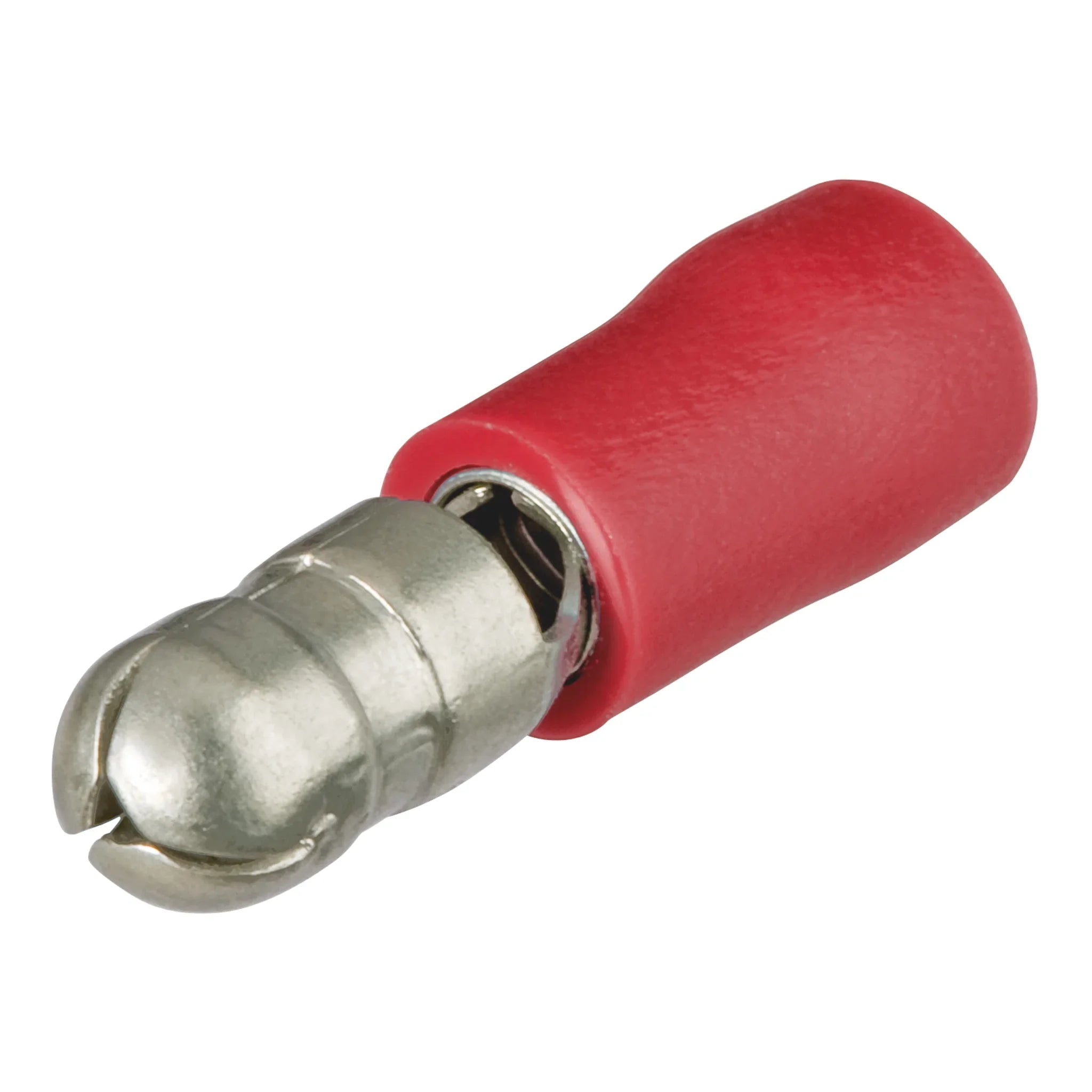

Rundstecker teilisoliert Messing verzinnt, Ø 4 mm

Der teilisolierte Rundstecker mit 4 mm Steckerdurchmesser stellt eine lösbare Verbindung zur passenden Rundsteckhülse her. Der Kontaktkörper besteht aus reinverzinntem Messing, der Crimpbereich ist von einer Isolierhülse aus Nylon umgeben. Angeschlossen werden Leiter von 0,5 bis 1 mm².

Nutzen

• Teilisolierte Bauform: Der Crimpbereich ist umhüllt, die Steckzone bleibt frei zugänglich.
• Kontaktkörper aus Messing, reinverzinnt für einen stabilen Übergangswiderstand.
• Isolierhülse aus Nylon, laut Bestandsdaten temperaturbeständig bis 105 °C.
• Maximale elektrische Belastung 600 V, damit auch außerhalb reiner Kleinspannungsanwendungen einsetzbar.
• Ohne Rastnase und ohne zusätzlichen Abgriff, dadurch schlanke Bauform an der Steckstelle.

Anwendung

Der Leiter wird auf die Länge des Crimpbereichs abisoliert, eingeführt und mit einer Crimpzange für isolierte Verbinder verpresst; das Zangenprofil muss zum Querschnittsbereich 0,5 bis 1 mm² beziehungsweise AWG 22 bis 16 passen. Für die Auswahl ist der Steckerdurchmesser entscheidend: 4 mm passen ausschließlich in dafür vorgesehene Rundsteckhülsen, andere Durchmesser sind nicht kompatibel. Rundstecker dieser Bauart werden bevorzugt dort eingesetzt, wo eine Verbindung im Service häufiger getrennt wird, etwa an Geräten, Leuchten und in der Fahrzeugelektrik. Da keine Rastnase vorhanden ist, sollte die Steckverbindung bei mechanischer Belastung zusätzlich gesichert oder die Leitung zugentlastet geführt werden.

Lieferumfang

Geliefert wird der Rundstecker in einer Packung (PA). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = rund 4 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = sonstige
• Oberflächenschutz = verzinnt
