Aderendhülse AHI N isoliert, halogenfrei, 0,25–150 mm²

Die isolierten Aderendhülsen der Reihe AHI N fassen feindrähtige Leiter zu einem formstabilen Stift zusammen, damit beim Einführen in die Klemme kein Einzeldraht danebengeht. Der Isolierkragen führt die Adern beim Einstecken und schützt die Pressstelle gegen Abknicken. Der Querschnittsbereich von 0,25 bis 150 mm² deckt Steuerstromkreise ebenso ab wie Hauptleitungen im Schaltschrank.

Nutzen

• Halogenfreier Isolierkragen — sinnvoll überall dort, wo im Brandfall korrosive Brandgase vermieden werden müssen.
• Hülse aus Kupfer für eine dauerhaft niederohmige Klemmstelle mit geringer Erwärmung.

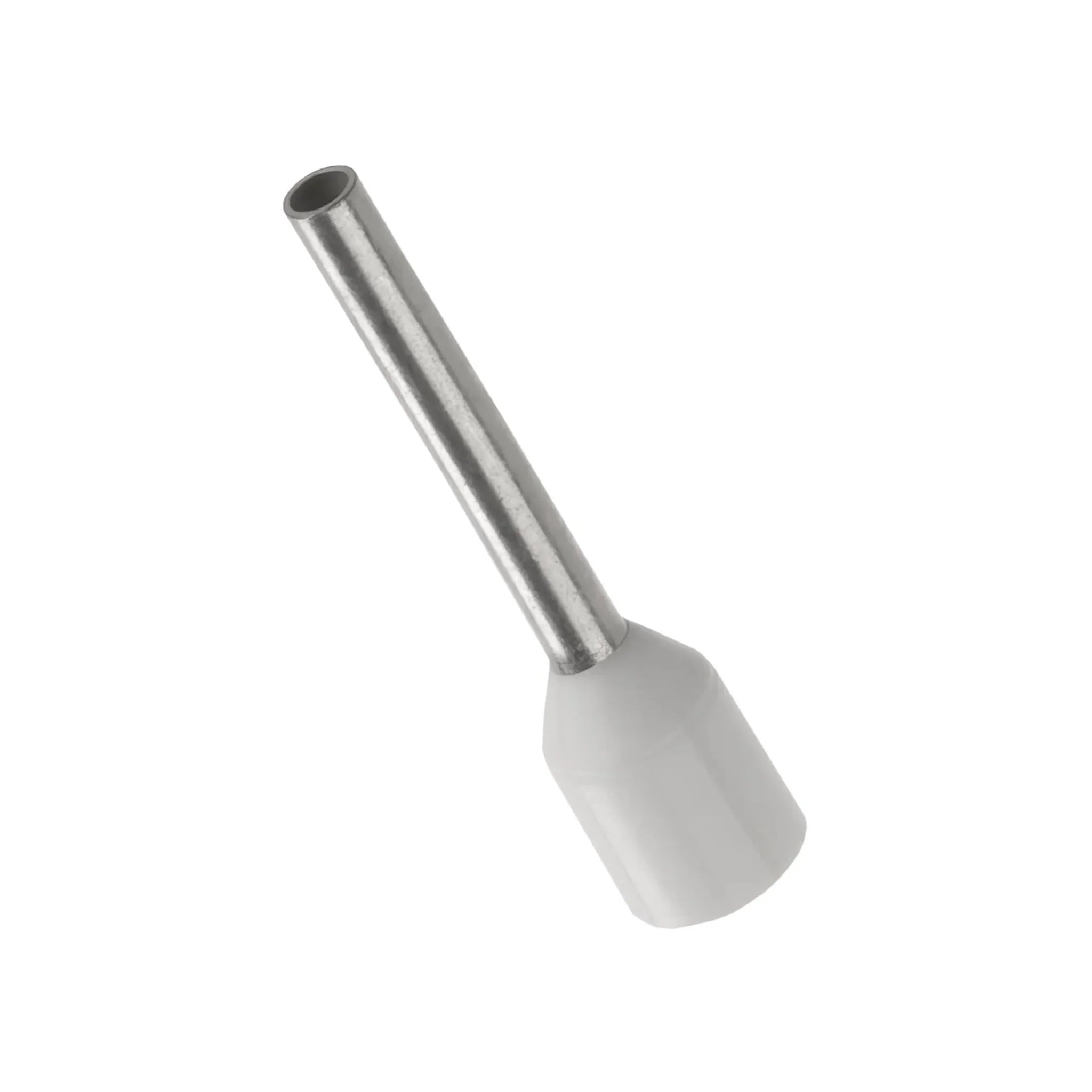

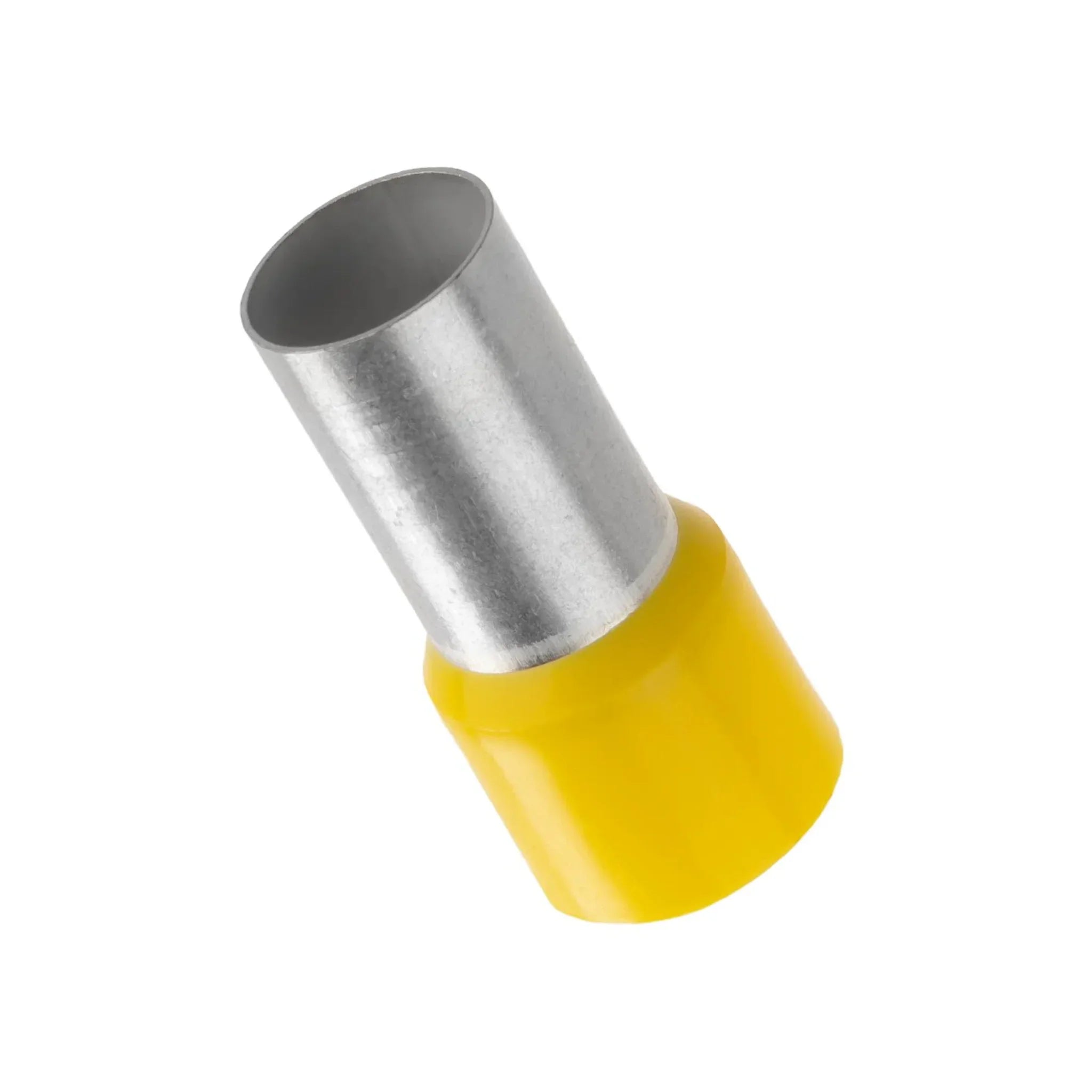

• Der Kragen ist je nach Querschnitt unterschiedlich eingefärbt; das erleichtert die Sichtkontrolle in dicht belegten Klemmleisten.
• Hülsenlängen von 6 bis 32 mm passen zu flachen Reihenklemmen ebenso wie zu tiefen Leistungsklemmen.
• Der Hersteller nennt in den Artikeldaten den passenden Crimpeinsatz der PEW-Reihe, sodass die Werkzeugzuordnung eindeutig ist.

Anwendung

Sobald ein feindrähtiger Leiter in eine Schraub- oder Zugfederklemme geführt wird, gehört eine Aderendhülse davor: Sie verhindert das Aufspreizen der Einzeldrähte und damit Kriechströme und lose Klemmstellen. Zur Verarbeitung isolieren Sie die Ader auf Hülsenlänge ab, führen die verdrillten Drähte bis zum Anschlag in die Hülse und verpressen mit dem zum Querschnitt gehörenden Gesenk. Presswerkzeug und Querschnitt müssen zusammenpassen — ein zu großes Gesenk erzeugt eine lose Verbindung, ein zu kleines beschädigt die Litze. Die Hülsenlänge richtet sich nach der Klemmentiefe: Die Presshülse soll vollständig in der Klemme liegen, der Kragen bleibt außerhalb. Für kurzschlussfeste Leitungen ist diese Reihe nicht ausgelegt; dafür führt der Hersteller eigene Ausführungen mit stärkerer Hülse.

Lieferumfang

Geliefert in der Herstellerpackung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details. Ein Teil der Varianten ist als Bandware für Magazin-Crimpzangen ausgeführt, die übrigen sind lose Hülsen — auch das ist je Variante ausgewiesen.

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 6 mm
• Isoliert = ja
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja

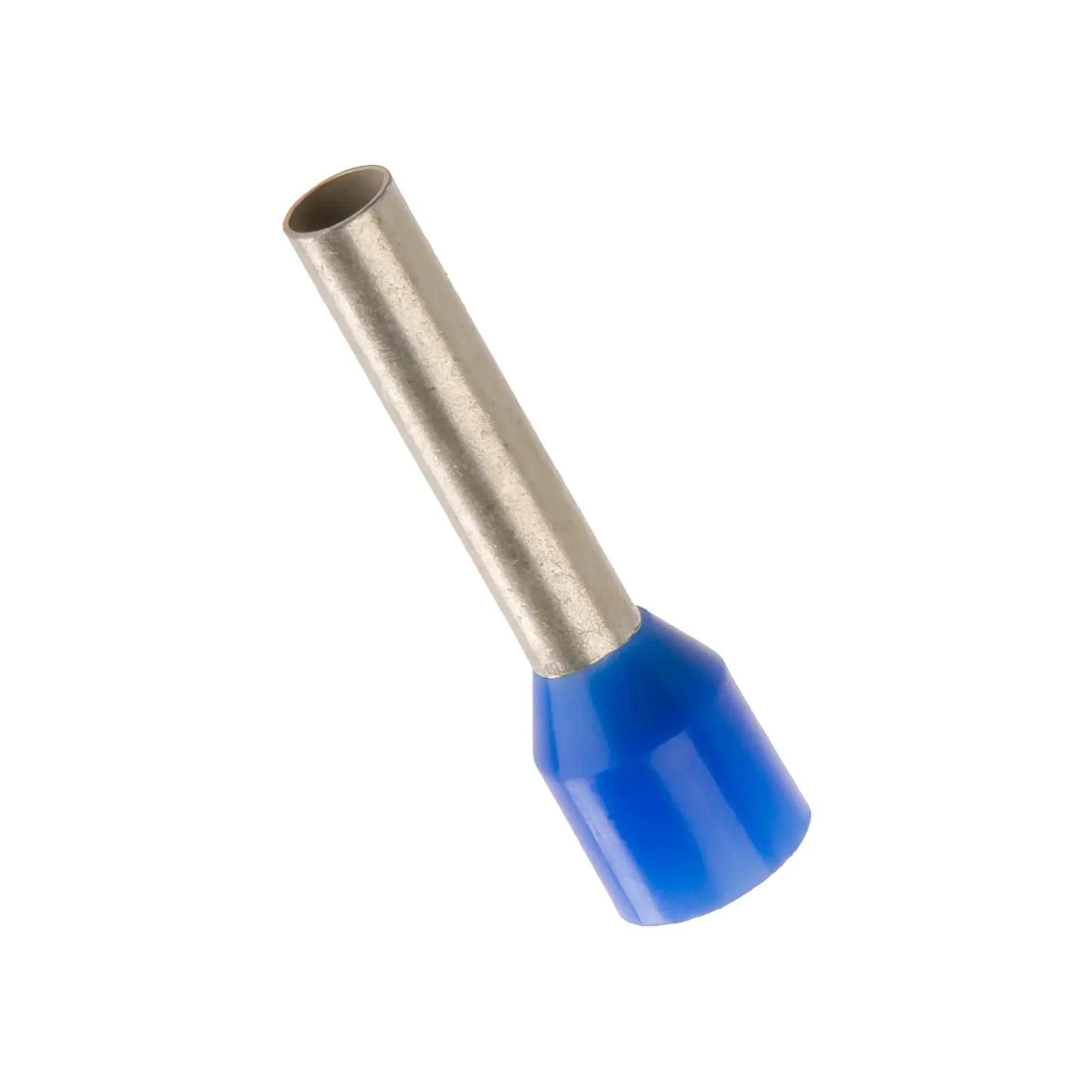

• Farbe = blau
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
