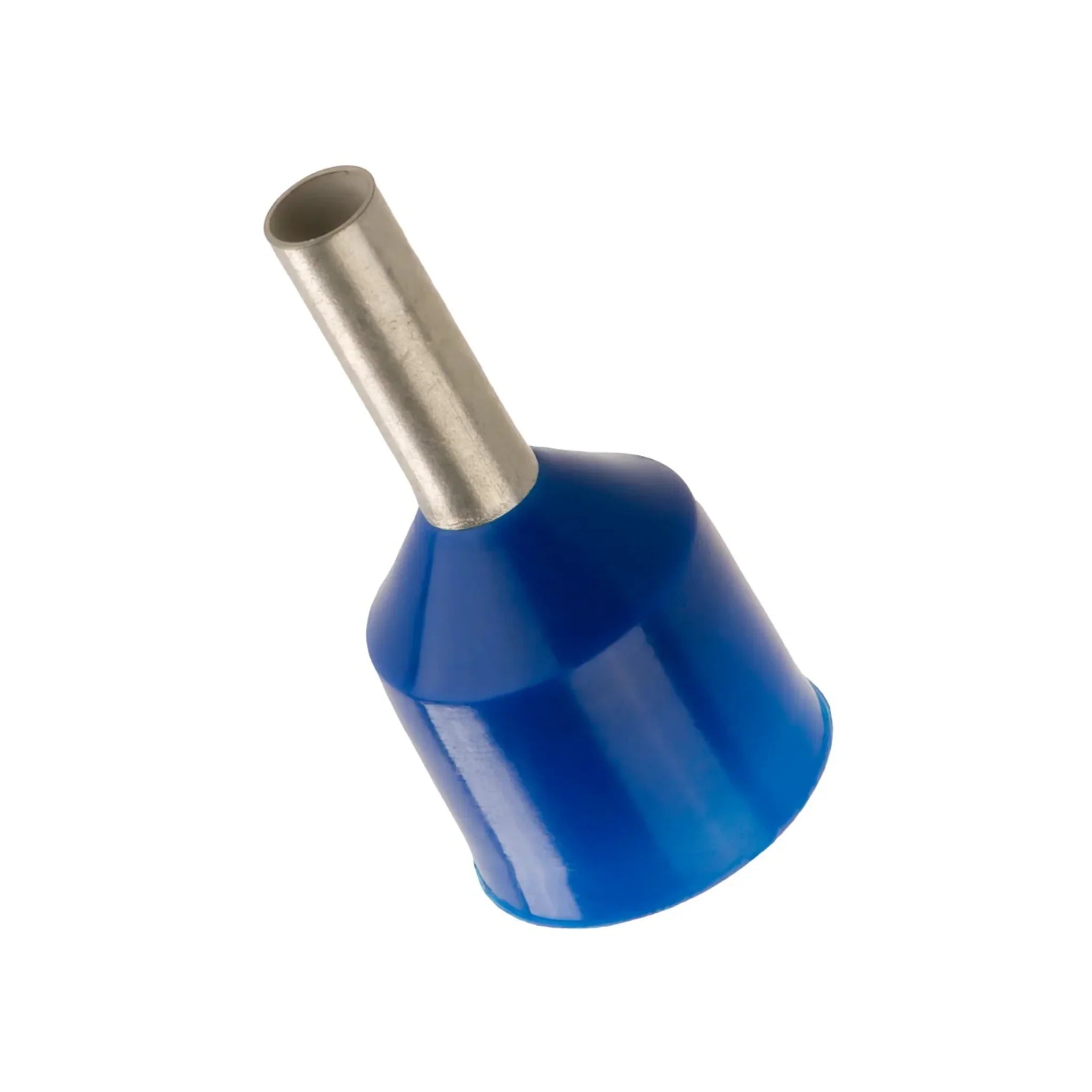

Aderendhülse AHK isoliert kurzschlussfest, 1,5–16 mm²

Kurzschlussfeste Leitungen verlangen an der Klemmstelle eine Aderendhülse, die den Leiter vollständig fasst und den Isolierkragen dicht an den Pressbereich heranführt. Die AHK-Hülsen aus Elektrolytkupfer sind dafür ausdrücklich freigegeben und halogenfrei ausgeführt.

Nutzen

• Ausdrücklich für kurzschlussfeste Leitungen freigegeben — kein Ausweichen auf Standardhülsen nötig.
• Der Isolierkragen bündelt die Einzeldrähte beim Einführen und verhindert abstehende Litzen an der Klemme.
• Halogenfrei, damit im Brandfall keine korrosiven Gase aus dem Kragen entstehen.
• Standard-Bauform ohne Kennzeichnungsfahne, passend zu gängigen Vierkant- und Trapez-Crimpprofilen.
• In mehreren Kennfarben lieferbar, so bleibt die Querschnittszuordnung auf der Klemmenleiste sichtbar.

Anwendung

Die Hülse wird über den abisolierten Leiter geschoben und mit dem passenden Crimpeinsatz verpresst; die Abisolierlänge richtet sich nach der gewählten Hülsenlänge zwischen 8 und 12 mm. Wählen Sie die Länge nach der Tiefe der Klemmstelle: zu kurze Hülsen lassen blanke Litzen stehen, zu lange stehen aus der Klemme heraus. Der Querschnittsbereich reicht von 1,5 bis 16 mm², der zugehörige Crimpeinsatz ist je Größe im hinterlegten Datenblatt angegeben. Verpressen Sie jede Hülse nur einmal und prüfen Sie nach dem Crimpen, ob der Kragen fest sitzt und kein Einzeldraht neben der Hülse liegt. Für Leitungen ohne Kurzschlussfestigkeitsanforderung können Sie auf die unisolierte Ausführung derselben Baureihe ausweichen.

Lieferumfang

Geliefert in der Packung (PA); die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details. Zum Artikel ist ein Herstellerdatenblatt hinterlegt.

• Bauform = Standard
• Nennquerschnitt = 1,5 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja
• Farbe = schwarz
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = ja
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
