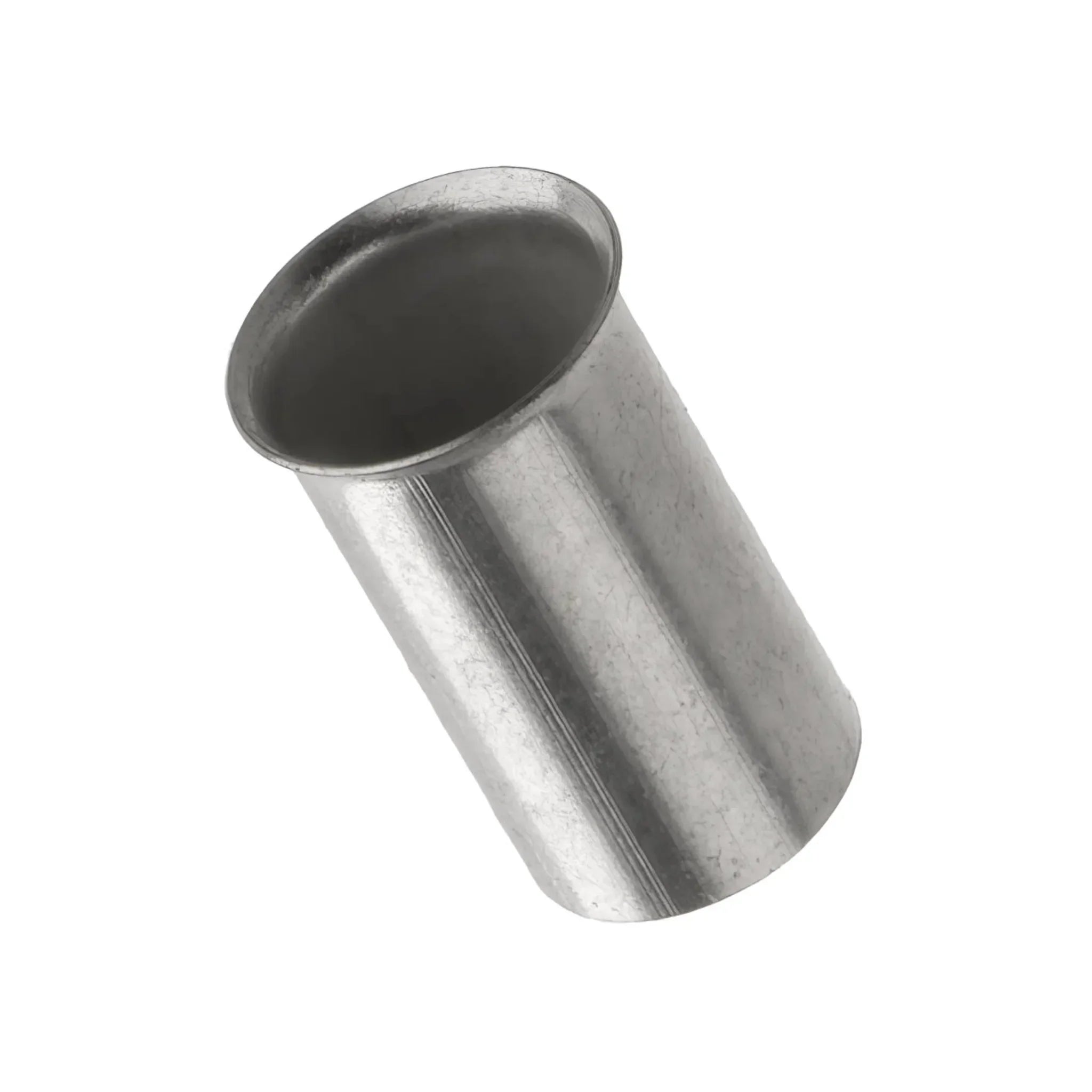

Aderendhülse AH DIN unisoliert, kurzschlussfest, 2,5–16 mm²

Unisolierte Aderendhülsen der Serie AH DIN fassen die Einzeldrähte flexibler Leiter zusammen, bevor diese in eine Klemmstelle eingeführt werden. Diese Ausführung ist laut Stammdaten ausdrücklich für kurzschlussfeste Leitungen freigegeben und deckt den Bereich von 2,5 bis 16 mm² ab.

Nutzen

• Für kurzschlussfeste Leitungen freigegeben und damit auch in Verteilungen einsetzbar, in denen Standardhülsen nicht zulässig sind.
• Halogenfreies Material für Anlagen mit entsprechender Werkstoffvorgabe.
• Kupferhülse, laut Bestandsdaten aus verzinntem Elektrolytkupfer, für einen dauerhaft niedrigen Übergangswiderstand.
• Unisolierte Bauform ohne Kunststoffkragen, dadurch auch in flachen Klemmenkammern und unter Abdeckungen einsetzbar.
• Standard-Bauform als lose Schüttware, ohne Kennzeichnungsfahne und ohne Bandmagazin.

Anwendung

Verarbeitet wird die Hülse in drei Schritten: Leiter auf Hülsenlänge abisolieren, Hülse ohne Aufspreizen der Adern aufschieben und mit dem passenden Presseinsatz verpressen. Die Hülsenlängen dieser Familie liegen zwischen 9 und 12 mm, weshalb die Abisolierlänge immer zur gewählten Variante passen muss. Für die Werkzeugauswahl gibt der Hersteller je Querschnitt einen definierten Crimpeinsatz an; die Zuordnung entnehmen Sie dem Datenblatt, damit Pressprofil und Hülse zusammenpassen. Prüfen Sie vor dem Kauf zusätzlich, ob die Klemmstelle den Hülsenaußendurchmesser aufnimmt, da unisolierte Hülsen in engen Käfigzugfedern und Schraubklemmen gleichermaßen verwendet werden. Wird eine farbcodierte Isolation nach DIN 46228-4 verlangt, greifen Sie stattdessen zur isolierten Variante.

Lieferumfang

Sie erhalten unisolierte Aderendhülsen der gewählten Ausführung als lose Schüttware in einer Packung (PA). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 2,5 mm²
• Hülsenlänge = 12 mm
• Isoliert = nein
• Halogenfrei = ja
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = ja
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
