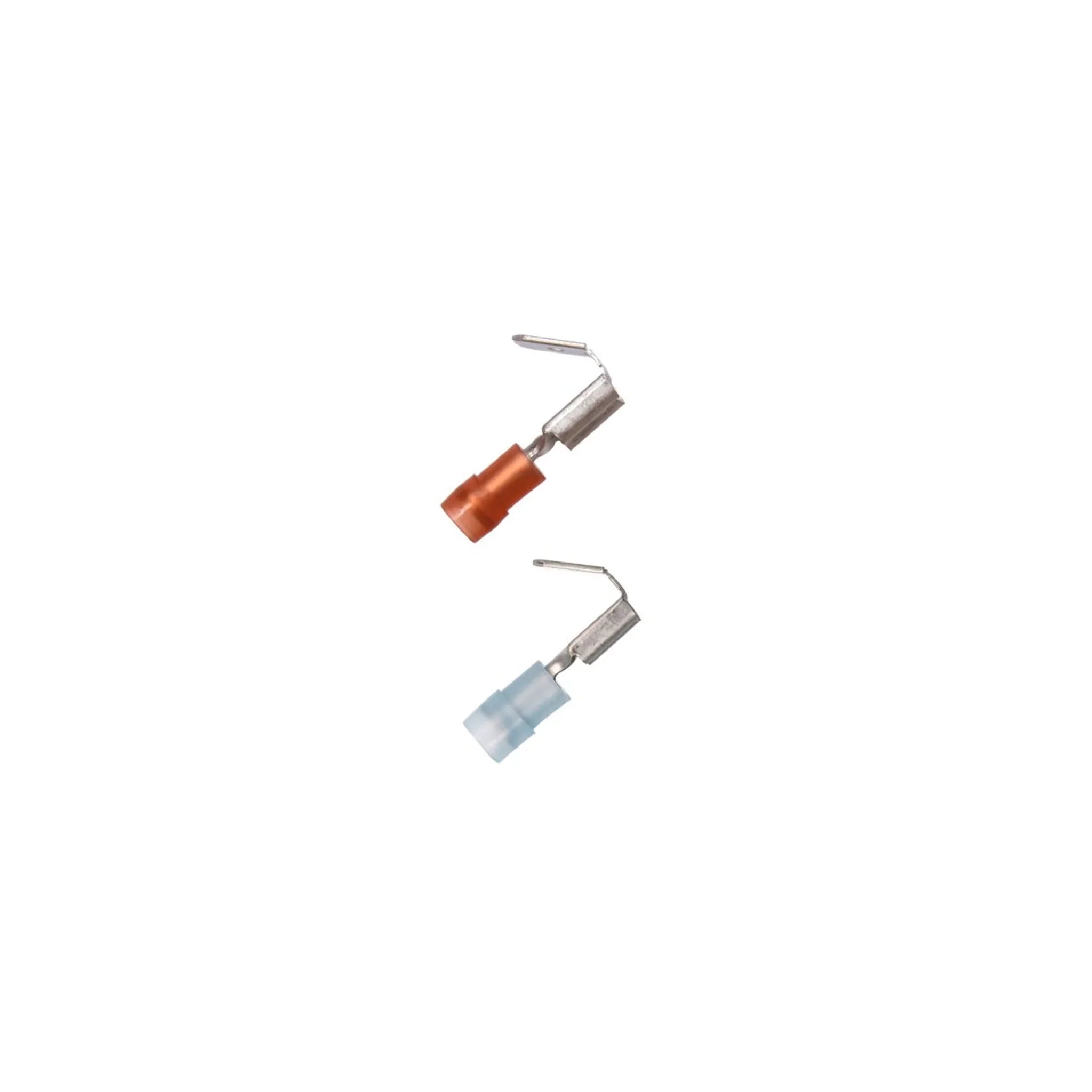

Flachstecker L-RA teilisoliert Verteiler Typ T, 1,5–6 mm²

Der Flachsteckverteiler vom Typ T bringt einen abgehenden Steckkontakt und den Crimpanschluss in einem Teil unter. Damit lässt sich ein Potenzial abgreifen oder verteilen, ohne dass eine zusätzliche Klemmstelle oder eine Doppelbelegung nötig wird. Der teilisolierte Kragen deckt die Crimpzone ab, während die Steckfahne frei bleibt.

Nutzen

• Bauform Flachsteckverteiler (Typ T) der Serie L-RA — Steckabgriff und Leiteranschluss in einem Bauteil.
• Einheitliches Steckmaß 6,3 x 0,8 mm über die gesamte Reihe, also gleiche Gegenkontakte für alle Querschnitte.
• Kontaktkörper aus Messing, verzinnt, mit Isolierkragen aus Polyamid (PA).
• Halogenfreie Ausführung — relevant für Anlagen mit Vorgaben zum Brandverhalten.
• Ohne Rastnase, dadurch lösbar ohne Entriegelungswerkzeug.

Anwendung

Typische Einsatzorte sind Geräteanschlüsse, Heizungs- und Lüftungstechnik, Schaltgeräte und Fahrzeugtechnik, überall dort, wo eine steckbare, wieder lösbare Verbindung gefordert ist. Der abisolierte Leiter wird in die Crimphülse eingeführt und mit einer Presszange für Flachsteckverbinder verpresst; Lapp weist zu dieser Reihe Crimpeinsätze der PEW-Serie aus, den passenden Einsatz entnehmen Sie den Varianten-Details. Achten Sie darauf, dass Leiterquerschnitt und Crimpbereich der gewählten Variante zusammenpassen — jede Ausführung deckt nur eine begrenzte Querschnittsspanne ab, und die Farbe des Kragens ist bei Flachsteckverbindern die übliche Kennzeichnung dafür. Ohne Rastnase gehalten wird die Verbindung allein durch die Klemmkraft der Gegenhülse; wo Vibration auftritt, prüfen Sie die Steckkraft nach der Montage. Als Gegenstück dient eine Flachsteckhülse mit gleichem Steckmaß.

Lieferumfang

Geliefert in der Packung. Querschnittsbereich, Kragenfarbe und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Ausführung = Stecker
• Mit Rastnase = nein
• Mit Abgriff = ja
• Steckerabmessungen = flach 6,3x0,8 mm
• Nennquerschnitt = 0,5..1,5 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Oberflächenschutz = sonstige
• Halogenfrei = ja
