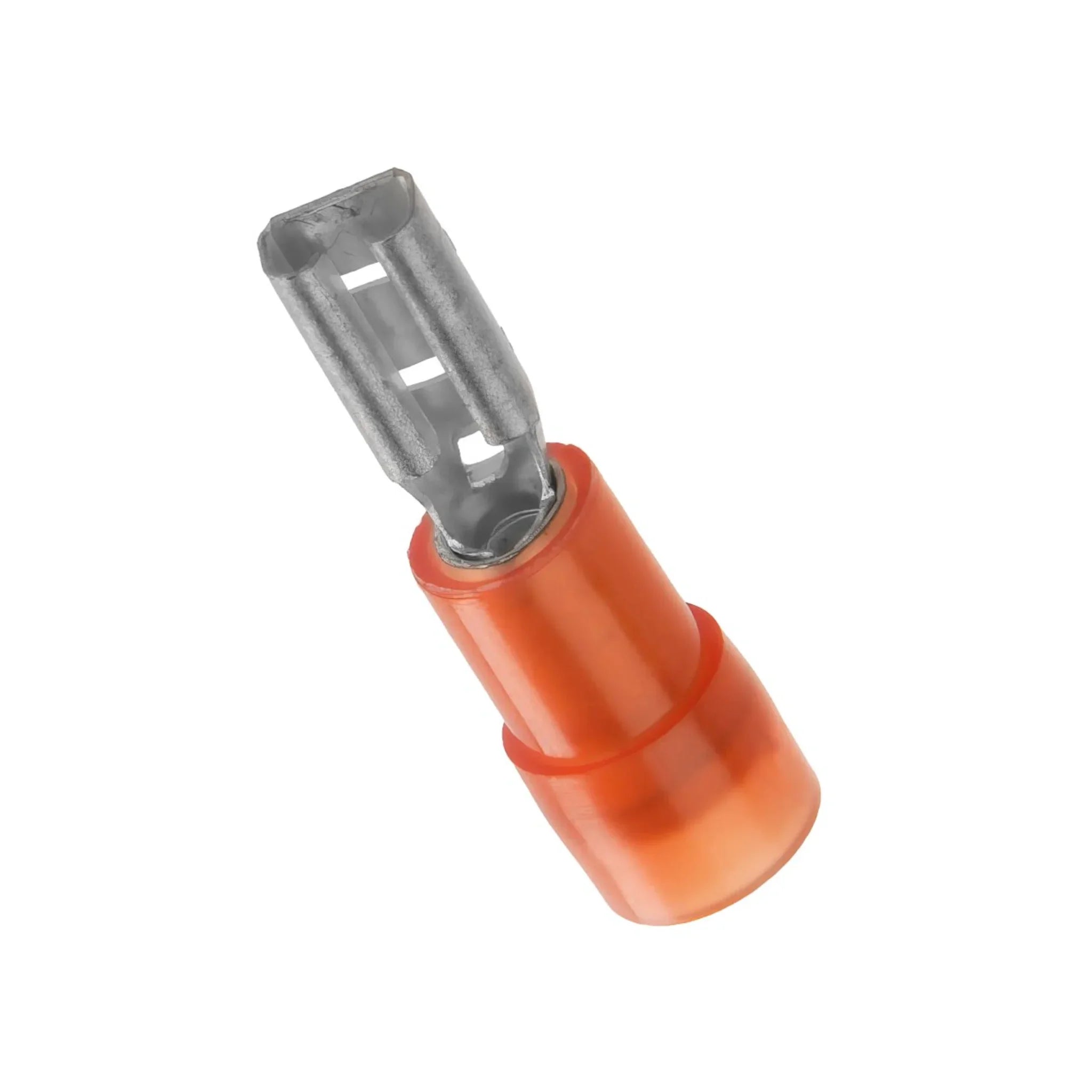

Flachsteckhülse L-RA teilisoliert Typ H, 0,5–2,5 mm²

Die teilisolierte Flachsteckhülse verbindet zwei Vorteile: Der Crimpbereich steckt in einem Kunststoffkragen, der die Abisolierkante schützt und den Griff beim Abziehen bietet, während der Steckbereich frei bleibt und in jede handelsübliche Flachsteckverbindung passt.

Nutzen

• Kragen aus Polyamid über dem Crimpbereich – schützt die Presszone und erleichtert das Abziehen.
• Kontaktteil aus Messing, verzinnt: federnde Klemmkraft und stabiler Übergangswiderstand.
• Halogenfreie Ausführung, geeignet für Anlagen mit entsprechenden Brandschutzvorgaben.
• Ohne Rastnase und ohne Abgriff, dadurch schlank genug für dicht belegte Steckfelder.
• Passender Crimpeinsatz PEW 12.060 – die Werkzeugzuordnung ist damit eindeutig.

Anwendung

Eingesetzt wird die Hülse überall dort, wo Geräte, Schalter, Thermostate oder Motoren über eine lösbare Steckverbindung angeschlossen werden und die Verdrahtung im Service schnell trennbar bleiben soll. Zwei Steckmaße stehen zur Wahl: das schmale Maß für Kleingeräte und Signalpfade, das breite Maß für höhere Ströme. Entscheidend ist, dass Hülse und Gegenstecker im Steckmaß übereinstimmen. Beim Verarbeiten wird der Leiter auf Crimplänge abisoliert, bis zum Anschlag eingeführt und mit dem vorgesehenen Einsatz verpresst; der Isolationscrimp muss den Leitungsmantel fassen, damit die Zugkraft nicht am Leiter hängt. Prüfen Sie vor der Bestellung den Querschnittsbereich der Variante, denn die Presszone deckt jeweils nur einen Teil des angegebenen Gesamtbereichs ab.

Lieferumfang

Geliefert werden Flachsteckhülsen in der Packung. Steckmaß, Querschnittsbereich und die Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Ausführung = Hülse
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 4,8x0,5 mm
• Nennquerschnitt = 0,5..1,5 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Oberflächenschutz = sonstige
• Halogenfrei = ja
