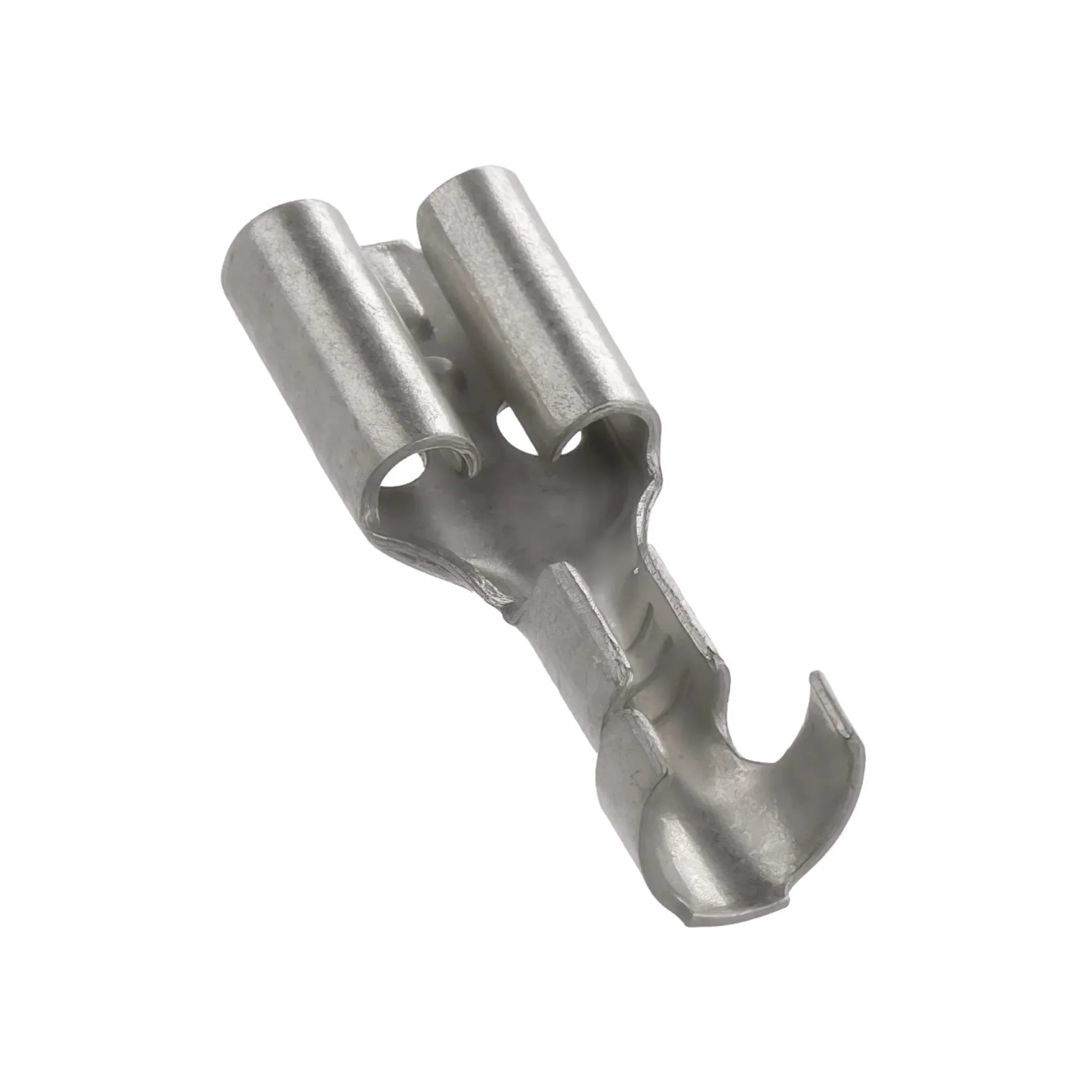

Flachsteckhülse L-BA Typ F ohne Rastnase, 1–2,5 mm²

Die unisolierte Flachsteckhülse ist das Gegenstück zum Flachstecker und wird überall dort gesetzt, wo die Isolierung anschließend ohnehin durch eine Gehäusekammer, einen Schrumpfschlauch oder eine Steckerleiste übernommen wird. Ohne Kunststoffkragen baut sie besonders schmal und lässt sich dicht an dicht in Kontaktkammern einsetzen.

Nutzen

• Serie L-BA in der Ausführung Typ F — Standardbauform für gängige Flachsteckverbindungen.
• Vier Steckmaße von 2,8 x 0,5 bis 6,3 x 0,8 mm, sodass sich vorhandene Gegenkontakte exakt treffen lassen.
• Kontaktkörper aus Messing, verzinnt — gute Federwirkung und dauerhafte Kontaktgabe.
• Halogenfrei, damit auch in Anlagen mit Anforderungen an das Brandverhalten einsetzbar.
• Ohne Rastnase und ohne Abgriff: schlanke Bauform, werkzeuglos lösbar.

Anwendung

Verwendet wird die Hülse für lösbare Geräte- und Leitungsverbindungen in Schaltgeräten, Hausgeräten, Beleuchtungs- und Fahrzeugtechnik. Der Leiter wird abisoliert, in den Crimpbereich eingelegt und mit einer Presszange für Flachsteckverbinder verpresst; die Isolationskralle fasst dabei den Mantel und übernimmt die Zugentlastung. Lapp weist zu dieser Reihe Crimpeinsätze der PEW-Serie aus — den passenden Einsatz entnehmen Sie den Varianten-Details. Entscheidend bei der Auswahl ist zuerst das Steckmaß des vorhandenen Gegenkontakts, erst danach der Querschnitt: Eine 6,3-mm-Hülse passt nicht auf eine 4,8-mm-Fahne. Weil die Hülse blank ist, muss die Berührungssicherheit über das umgebende Gehäuse oder über nachträglich aufgezogenen Schrumpfschlauch sichergestellt werden.

Lieferumfang

Geliefert in der Packung. Steckmaß, Querschnittsbereich und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Ausführung = Hülse
• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,8 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = nicht isoliert
• Werkstoff = Messing
• Oberflächenschutz = sonstige
• Halogenfrei = ja
