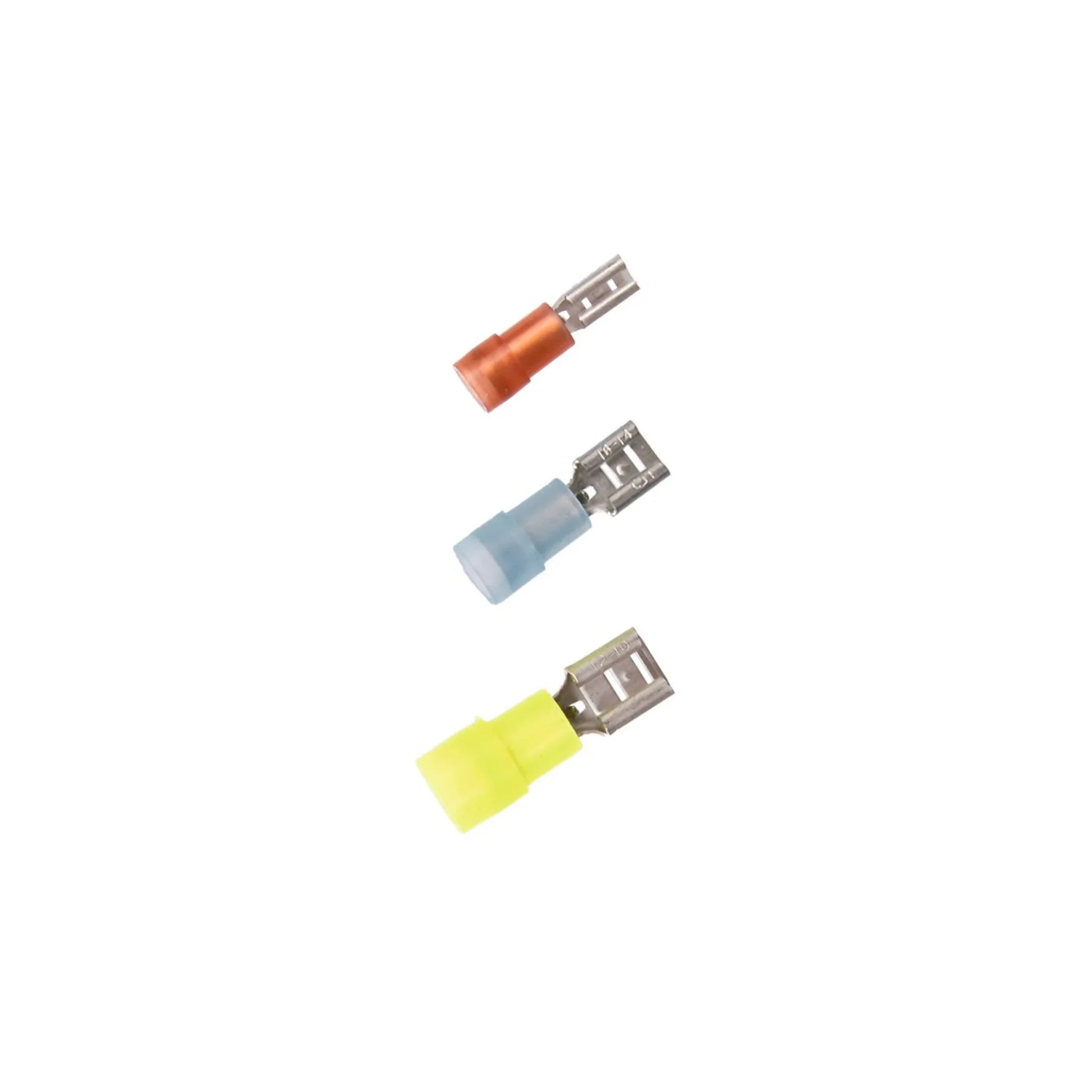

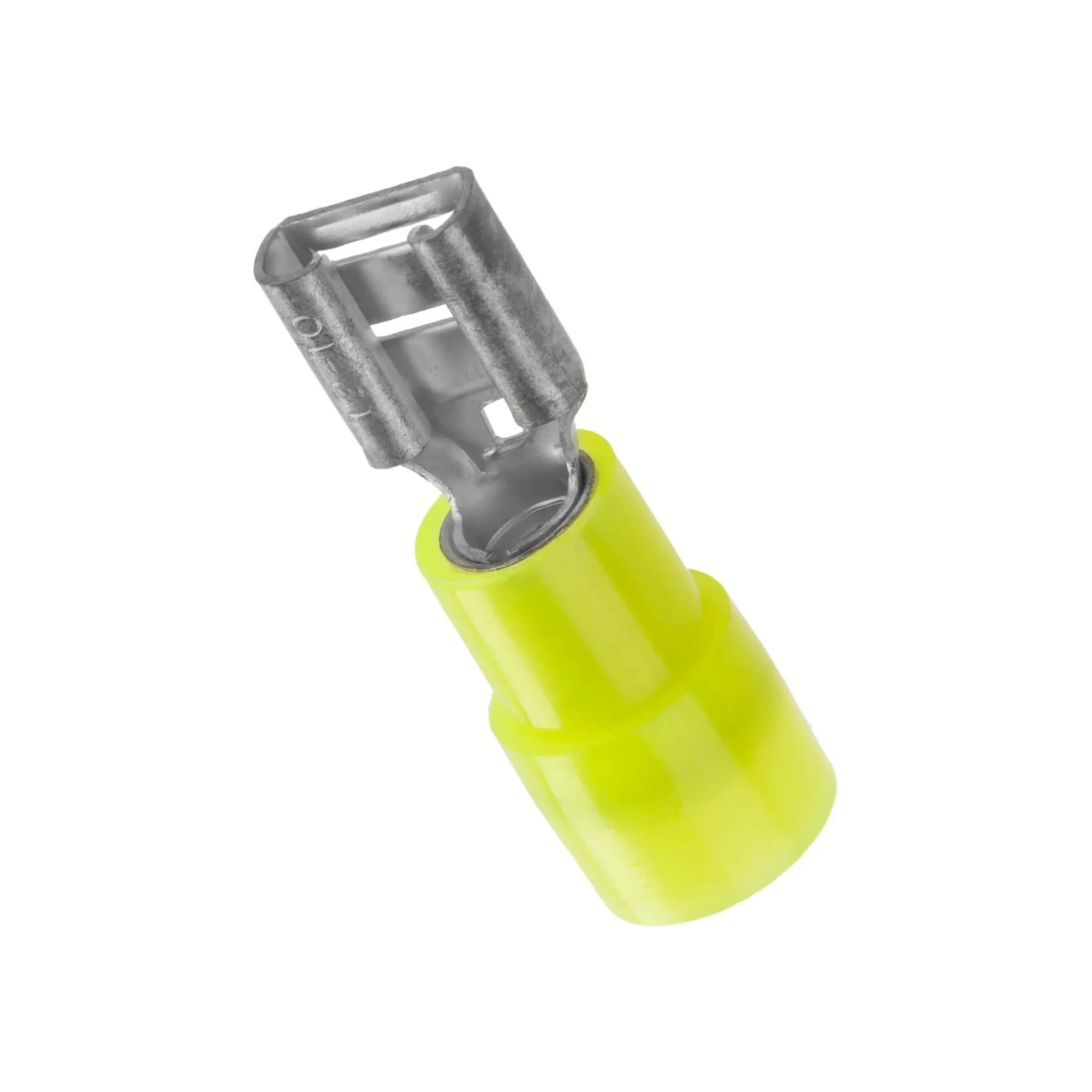

Flachsteckhülse L-RA vollisoliert, Typ H, 0,5–6 mm²

Die vollisolierte Flachsteckhülse der Reihe L-RA umschließt den Kontakt vollständig mit einem Polyamidgehäuse — im gesteckten wie im ungesteckten Zustand bleibt kein spannungsführendes Teil berührbar. Damit eignet sie sich für Verdrahtungen, die im Betrieb zugänglich sind oder bei denen versehentliches Berühren ausgeschlossen sein muss. Der Anschlussbereich reicht von 0,5 bis 6 mm².

Nutzen

• Vollisolierung aus Polyamid schützt den Kontakt gegen Berührung und gegen Kurzschluss zu benachbarten Teilen.
• Halogenfreies Isoliergehäuse, passend zu Anlagen mit Vorgaben zur Brandlast und Rauchgasentwicklung.
• Kontaktkörper aus Messing mit federnder Kontaktzunge für gleichbleibende Steckkraft.
• Steckmaße von 2,8x0,5 bis 9,5x1,2 mm decken vom Signalkontakt bis zum Leistungsanschluss den üblichen Bedarf ab.
• Der Hersteller weist zu den Varianten den passenden Crimpeinsatz der PEW-Reihe aus.

Anwendung

Die Hülse ist das aufnehmende Teil der Flachsteckverbindung und wird auf den Flachstecker des Geräts oder der Gegenleitung gesteckt. Beim Anschlagen wird die Litze in den Leiterkrallen verpresst und die Leitungsisolierung im hinteren Kralleneinsatz mitgefasst — diese zweite Pressung ist die eigentliche Zugentlastung und darf nicht weggelassen werden. Wählen Sie das Steckmaß nach dem vorhandenen Gegenstecker aus, nicht nach dem Querschnitt: Ein zu großes Steckmaß führt zu einer lockeren Verbindung mit Erwärmungsrisiko. Die Ausführung ist ohne Rastnase gebaut und wird deshalb allein durch die Kontaktfederung gehalten; bei Vibration ist eine zusätzliche Leitungsfixierung sinnvoll. Zum Verpressen gehört eine Crimpzange mit dem Gesenk für isolierte Verbinder, damit der Isolierkörper nicht gequetscht wird.

Lieferumfang

Geliefert in der Herstellerpackung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Hülse
• Mit Rastnase = nein
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0,5..1,5 mm²
• Isolation = vollisoliert

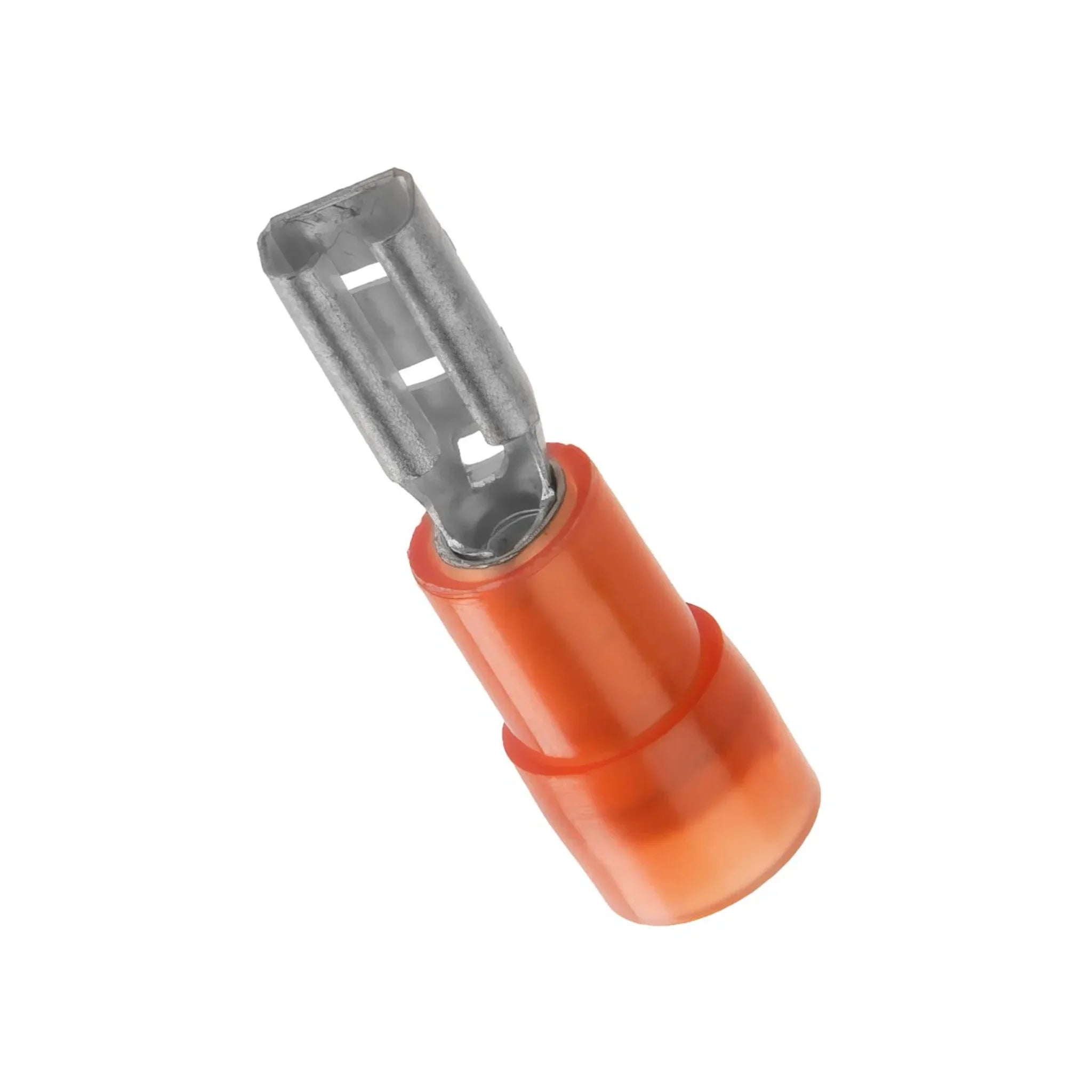

• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Messing
• Oberflächenschutz = sonstige
• Halogenfrei = ja
